Solutions pour cette
mesure
Préparation du test
Analyseur de puissance PA3000 - Manuel d'utilisation
Une fréquence d'échantillonnage de 1 M.éch/s sur l'analyseur PA3000 enregistre
précisément les crêtes des signaux pour les mesures de courant d'appel. La
fonction de maintien Min et Max du menu PA3000 menu permet de capturer le
courant d'appel et d'autres phénomènes de crête sur l'écran frontal. Vous pouvez
également effectuer des mesures de courant d'appel avec le logiciel PWRVIEW.
Cet exemple explique la configuration de l'analyseur PA3000 pour mesurer les
courants d'appel.
Procédez comme suit pour configurer l'analyseur PA3000 pour les mesures de
courant d'appel :
Connectez l'appareil testé en utilisant le boîtier de connexion Tektronix
(BB1000). Voir le schéma de câblage ci-dessous. (Voir figure 58.)
Utilisez le shunt 30 A de l'analyseur PA3000 pour les mesures de courant
d'appel. Le shunt 1 A n'est pas recommandé pour le courant d'appel car
les courants de crête peuvent être élevés, même pour les applications où le
courant nominal en fonctionnement stable est inférieur à 1 A.

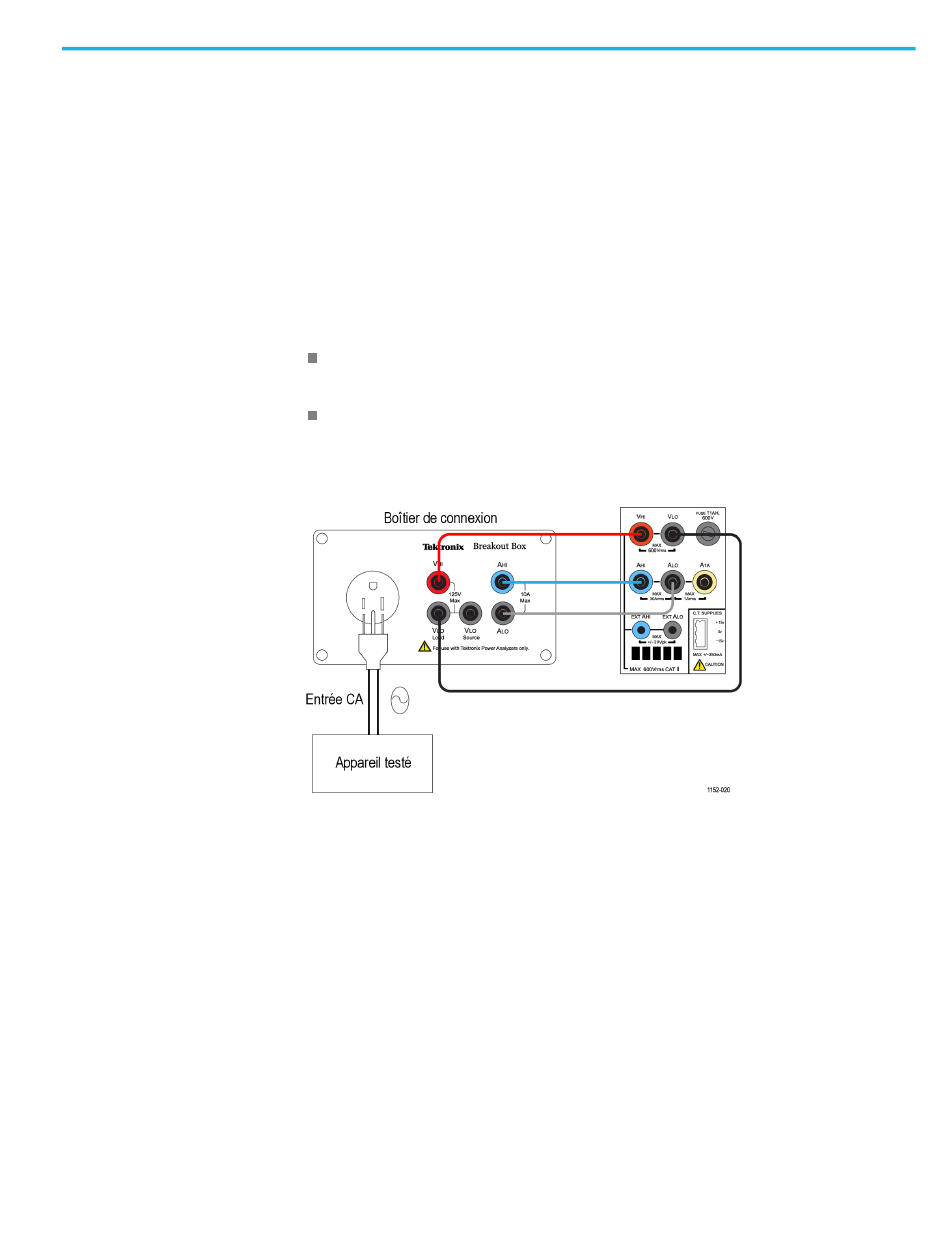

Figure 58 : Mesure du courant d'appel - Schéma de câblage
