Enregistrement des données. L'enregistrement des données permet d'enregistrer
les appels de courant répétitifs sous forme de données brutes. Utilisez la
touche DATA OUT pour enregistrer les données dans une clé USB introduite
dans le connecteur USB de la face avant. Activez l'enregistrement des données
avant de connecter l'appareil et enregistrez les données au cours de plusieurs
branchements afin de capturer tous les appels de courant.
Copie d'écran. La copie d'écran permet d'enregistrer l'écran affiché sur
l'analyseur PA3000. Cela peut être utile pour capturer rapidement les mesures
de courant d'appel. Appuyez sur la touche SCREEN SAVE pour enregistrer
les données dans un fichier au format .bmp sur la clé USB introduite dans le
connecteur USB de la face avant.
Le logiciel PWRVIEW facilite la vérification rapide des mesures de courant
d'appel dans le tableau des mesures.

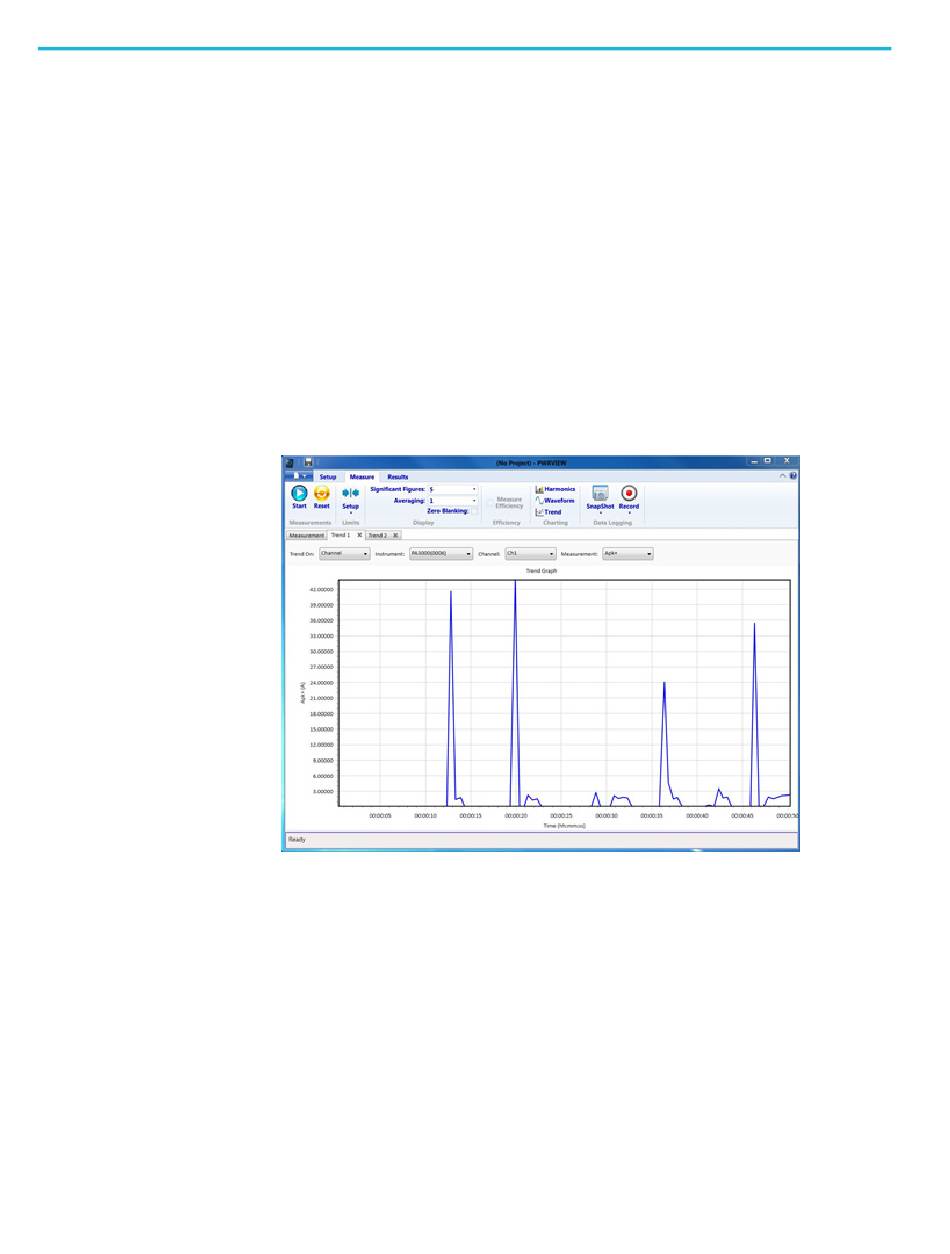

Figure 60 : Mesure de courant d'appel
1. Utilisez la même configuration de test que pour l'exemple précédent.
2. Après avoir effectué toutes les connexions de l'alimentation, connectez
l'analyseur PA3000 à l'ordinateur où est installé le logiciel PWRVIEW au
moyen du câble USB fourni. Une connexion Ethernet ou GPIB est également
utilisable le cas échéant.
3. Double-cliquez l'icône sur le bureau pour ouvrir le logiciel PWRVIEW.
4. Cliquez sur Add (Ajouter) pour connecter l'analyseur PA3000.
Tous les instruments disponibles sont affichés dans le volet de sélection.
