Pour connecter un transformateur / transducteur de tension

Échelle de tension
Analyseur de puissance PA3000 - Manuel d'utilisation
Appuyez sur .
5. Appuyez sur pour revenir à l'affichage des mesures.
L'analyseur PA3000 est alors prêt à effectuer des mesures en utilisant un
transducteur de courant avec une sortie de tension.

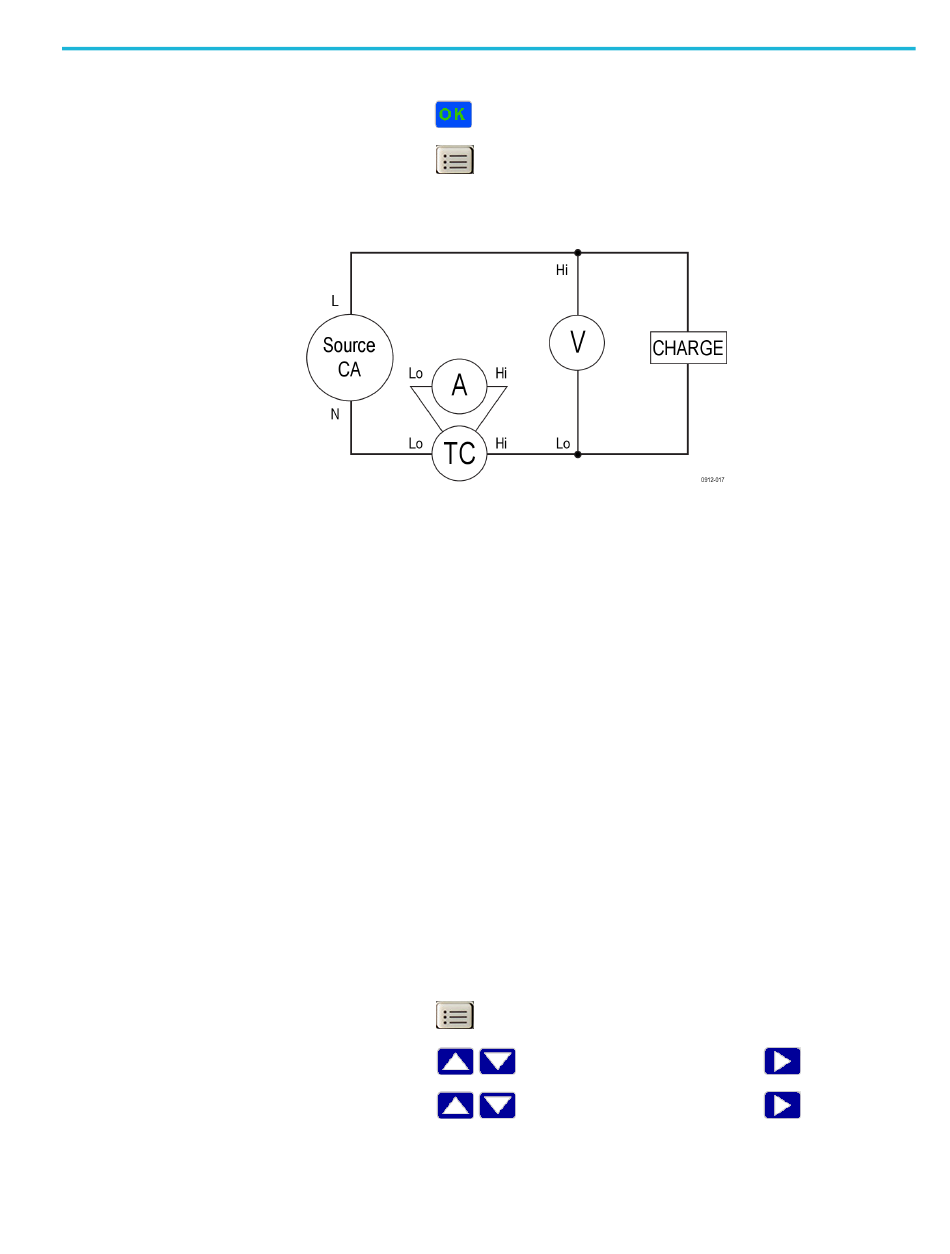

Figure 20 : Connexions d'un transformateur de courant
L'analyseur PA3000 peut s'utiliser avec un transformateur de tension (TT) ou un
autre transducteur pour élargir sa plage de mesure. Respectez les instructions du
fabricant pour l'utilisation et l'installation sûres du transducteur.
La sortie du transducteur est connectée aux bornes normales VHI et VLO.
Normalement, la sortie positive ou HI du transformateur est repérée par
l'extrémité d'une flèche ou le symbole +. Connectez cette entrée à l'entrée VHI
de l'analyseur PA3000.
Un transformateur de tension (TT) produit une tension proportionnelle à la
tension mesurée.
Pour mesurer la tension correcte sur l'analyseur PA3000, utilisez la fonction de
mise à l'échelle, ou multipliez la valeur du courant de sortie du transformateur de
tension.
Par exemple, pour mesurer avec un transformateur de tension 1 000:1, vous devez
utiliser un facteur d'échelle de 1 000.
Appuyez sur .
Sélectionnez
Sélectionnez
Inputs (Entrées) et appuyez sur
Scaling(Échelle) et appuyez sur
Connexion des signaux
.
.
