Ports de communication
de la face arrière
Analyseur de puissance PA3000 - Manuel d'utilisation

Tableau 20 : Brochage du connecteur USB

Broche
1
2
3
4
Conditions pour une clé USB :
La clé USB doit être formatée en FAT12, FAT16 ou FAT32.
La taille des secteurs doit être égale à 512 octets. Taille des clusters
jusqu'à 32 ko.
Seuls les périphériques BOMS (Bulk Only Mass Storage) qui prennent en
charge les jeux de commandes SCSI ou AT sont pris en charge. Pour plus
d'informations sur les périphériques BOMS, voir le document Universal
Serial Bus Mass Storage Class – Bulk Only Transport Rev. 1.0 publié par le
"USB Implementers Forum".
La figure et le tableau suivants décrivent les ports de communication sur la face
arrière de l'analyseur de puissance.

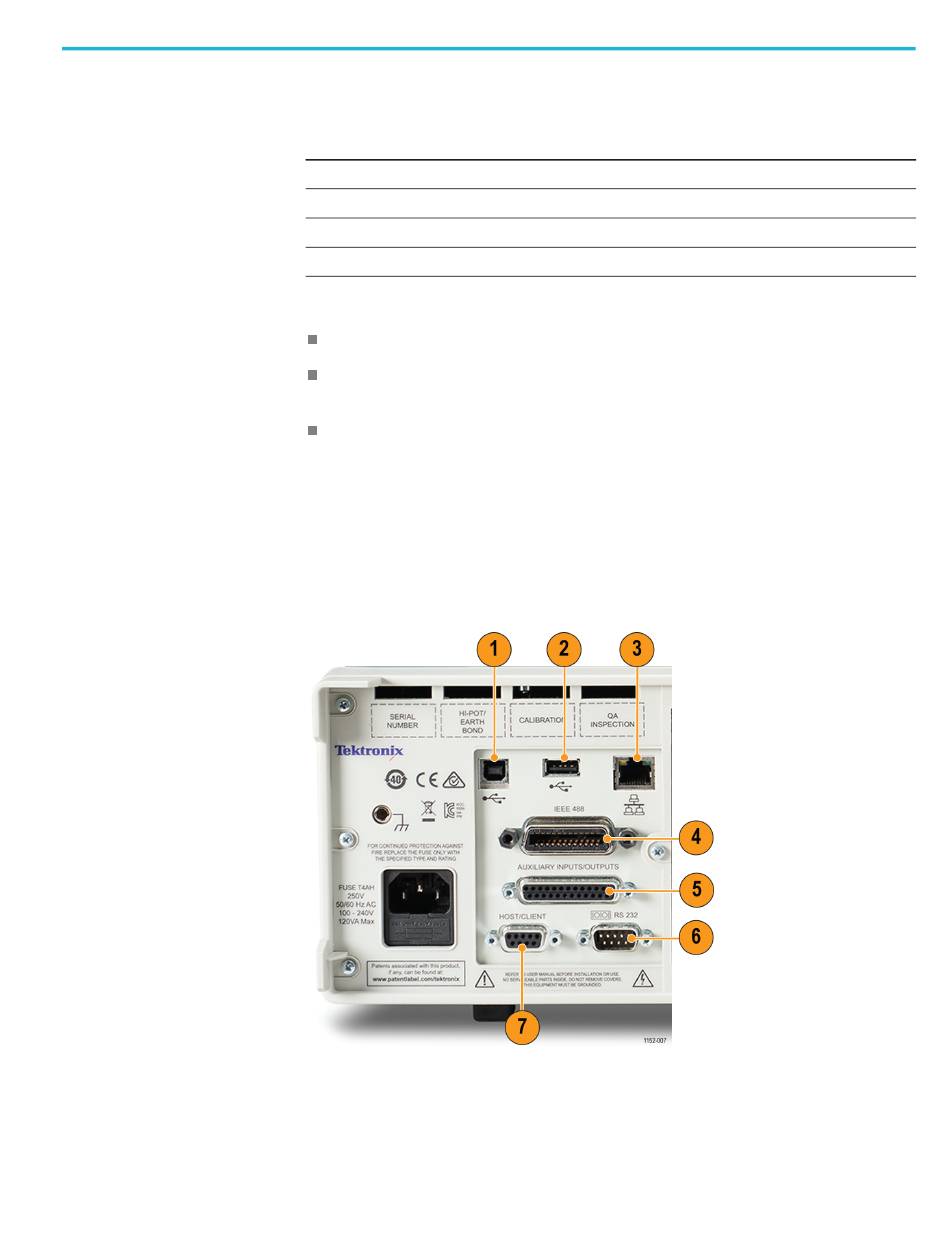

Figure 61 : Ports de communication sur la face arrière de l'analyseur de puissance
Description
+5 V
Données (D-)
Données (D+)
Mise à la terre
Références
153
