Connexion des signaux
Pour connecter un shunt externe résistif
32
Entrez le nouveau facteur d'échelle (100).
Appuyez sur
Appuyez sur pour revenir à l'affichage des mesures.
L'analyseur PA3000 est alors prêt à effectuer des mesures en utilisant un
transformateur de courant.
L'utilisation d'un shunt résistif est la méthode immédiate pour élargir la plage de
mesure du courant de l'analyseur PA3000. La résistance du shunt est connectée en
série avec la charge et la tension aux bornes du shunt et proportionnelle au courant.
Il est possible de connecter cette tension directement aux entrées de courant
externes de l'analyseur PA3000.
Exemple : un shunt de 1 mΩ est utilisé pour mesurer 200 A
1. Vérifiez que la tension produite est adaptée à l'analyseur PA3000
V = I x R (loi d'Ohm)
Vshunt = I x Rshunt
Vshunt = 200 A x 0.001 Ω
Vshunt = 0,2 V
Cette valeur est largement comprise dans la tension nominale de 20 V
entrées de courant externes de l'analyseur PA3000
2. Connectez le shunt en série avec la charge et aux entrées EXT AHI et EXT
ALO (voir l'illustration).

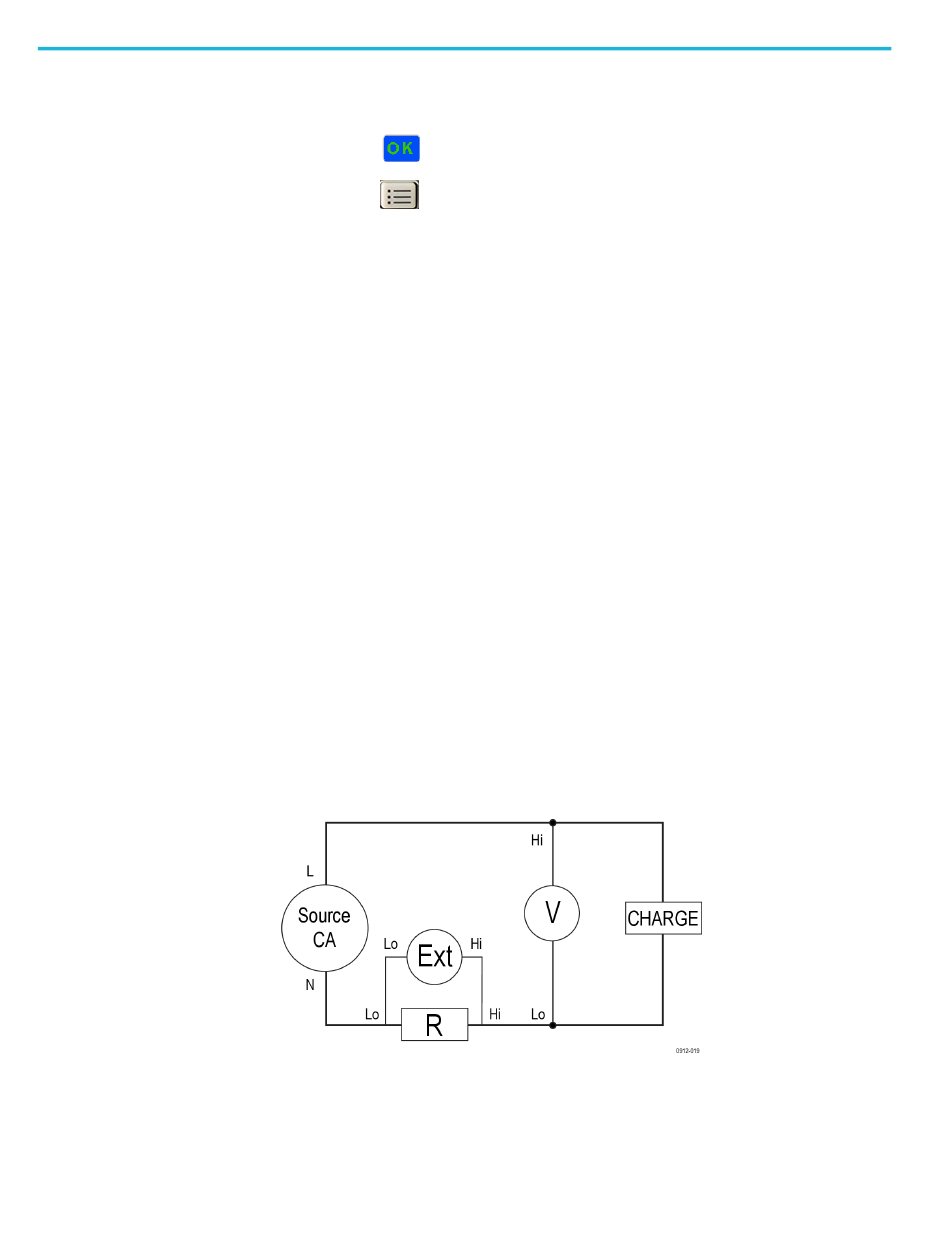

Figure 19 : Connexions d'un shunt externe résistif
