Autres paramètres
éventuellement
nécessaires
Analyseur de puissance PA3000 - Manuel d'utilisation
Graphique de tendance des signaux et des harmoniques. Dans le tableau des
mesures, vous pouvez afficher les graphiques de tendance des signaux et des
harmoniques en cliquant sur les icônes correspondantes dans la barre de menus.

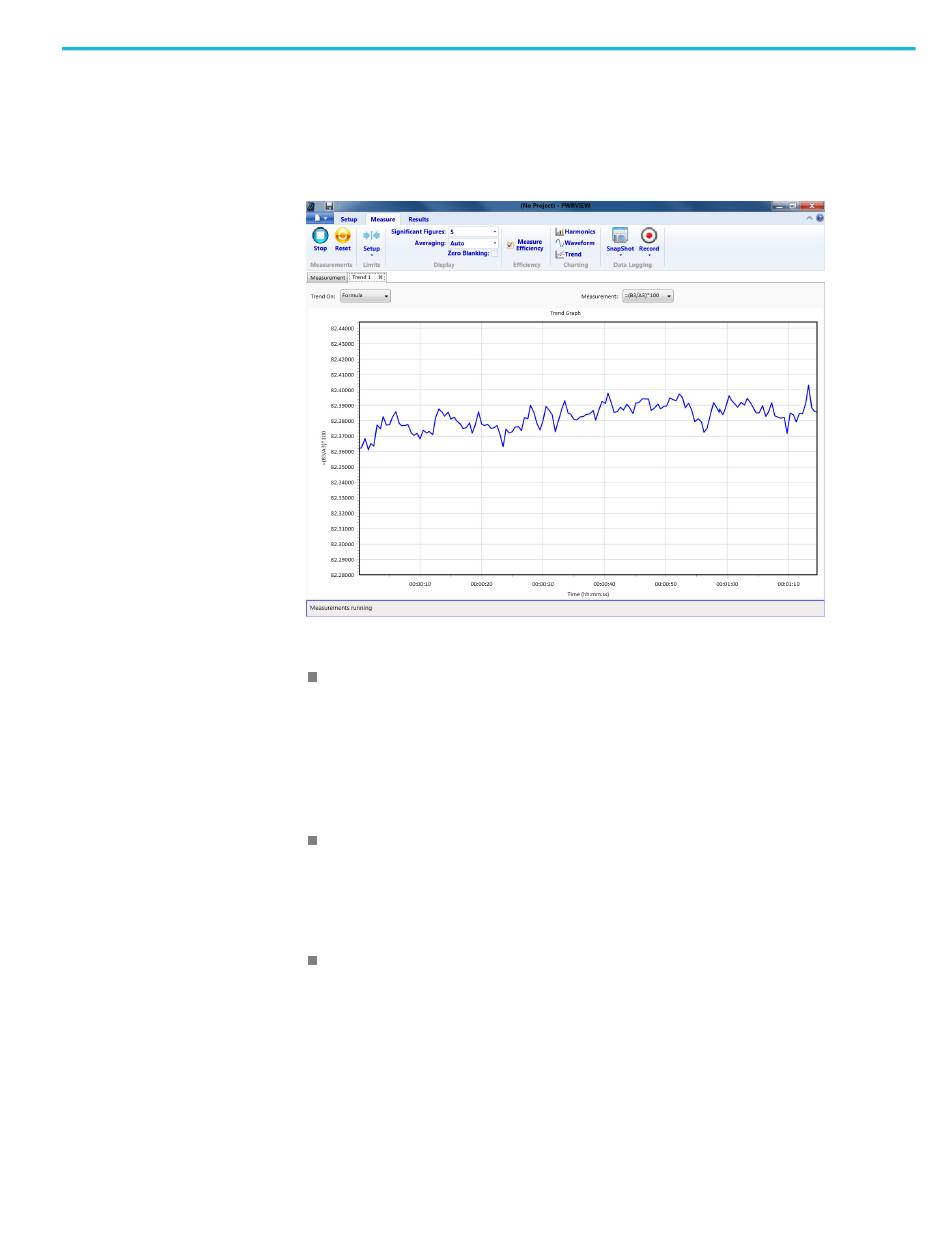

Figure 42 : Graphique de tendance du rendement
Les signaux dans le logiciel PWRVIEW sont réalisés en utilisant les données
des harmoniques collectées dans l'analyseur de puissance. La précision des
signaux dépend du volume d'informations disponibles sur les harmoniques.
Pour de meilleurs résultats, sélectionnez le nombre maximal d'harmoniques à
afficher dans la section de configuration. Pour l'analyseur PA3000, la sélection
de 100 harmoniques donne les meilleurs résultats. Si vous ne sélectionnez pas
d'harmoniques, rien ne s'affiche à l'écran.
Vous pouvez activer l'histogramme des harmoniques pour toutes les mesures
de tension, d'intensité et de puissance. Vous pouvez sélectionner au maximum
100 harmoniques dans l'écran de configuration. Lorsque vous passez la souris
sur une barre de l'histogramme, la valeur absolue et le pourcentage de la
valeur fondamentale de cette harmonique s'affichent.
Vous pouvez afficher le graphique de tendance de n'importe quel paramètre de
mesure en cliquant avec le bouton droit de la souris sur le paramètre voulu ou
en cliquant sur l'icône Trend (Tendance) de la barre de menus. Le graphique
de tendance est réinitialisé au moyen du bouton Reset de la barre de menus.
Enregistrement des données. L'enregistrement des données est important pour
la plupart des mesures de rendement lorsque le balayage de la source et de la
charge est nécessaire.
Exemples d'application
