3 QUINCAILLERIE
c) OCTET DE TEMPORISATION (Interrupteur S1)
Si l'octet de temporisation est activé (EN), ce signal 8 kHz sera asservi durant la violation de 8 bit (LSB) nécessaire pour le
raccordement au système d'ordre supérieur. Lorsque les G60s sont raccordés dos à dos, l'octet de temporisation doit être
désactivé (HORS).
d) MODES DE TEMPORISATION (Interrupteurs S5 et S6)
•
Mode de Temporisation Interne: Horloge de système générée à l'interne; conséquemment, la sélection de tempori-
sation G.703 devrait être dans le mode de temporisation interne pour les raccordements dos à dos. Pour des raccord-
ements dos à dos: octet de temporisation (S1 = HORS) et Mode de temporisation = Temporisation interne (S5 = EN et
S6 = HORS).
•
Mode de Temporisation de Boucle: L'horloge du système est dérivée du signal de ligne reçu. Conséquemment, la
sélection de temporisation G.703 doit être en Mode de Temporisation de Boucle pour le raccordement à des systèmes
d'ordre plus hauts. Pour des raccordements dos à dos: octet de temporisation (S1 = HORS) et Mode de temporisation
= Temporisation de Boucle (S5 = HORS et S6 = HORS)
e) MODES D'ESSAIS (Interrupteurs S5 et S6)

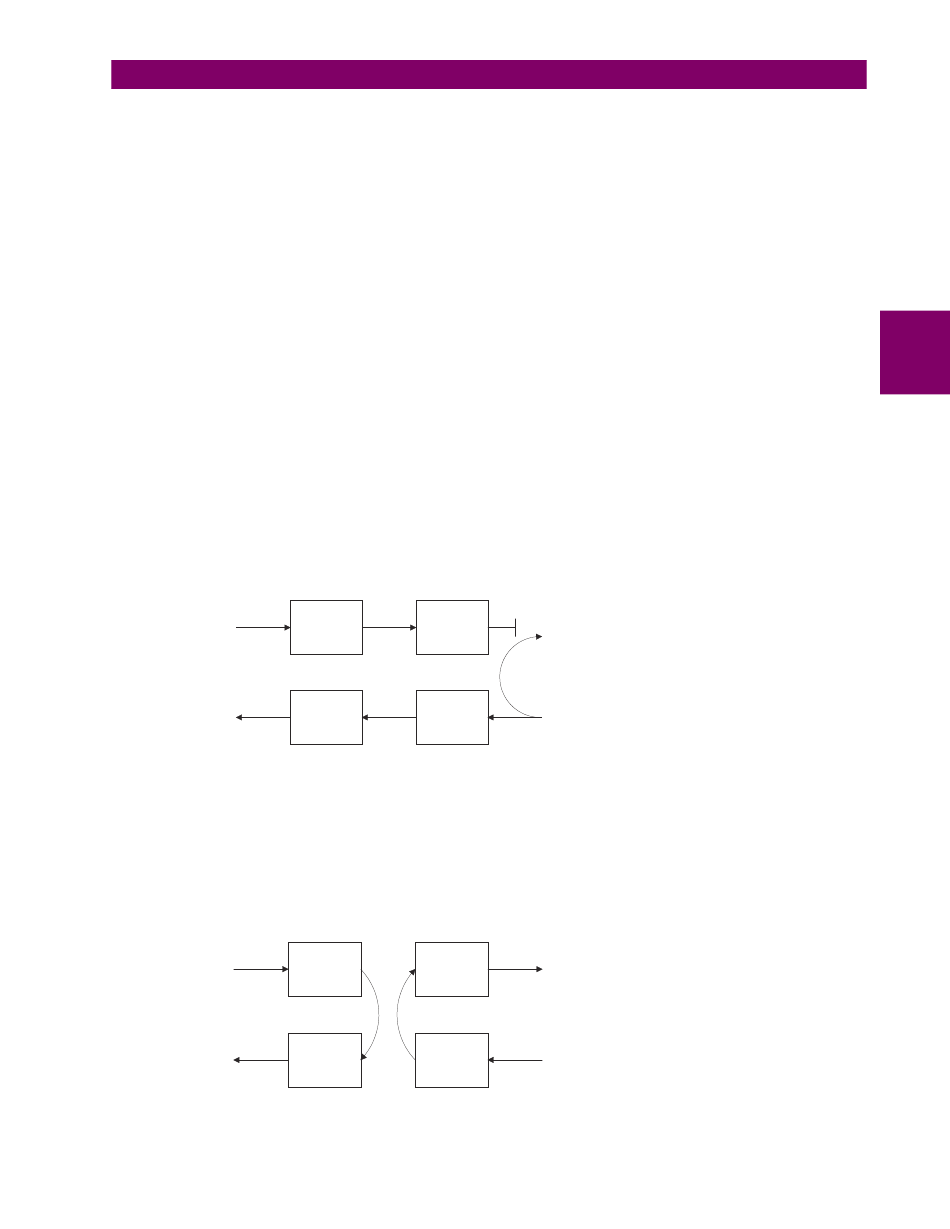

MODE DE BOUCLE MINIMALE À DISTANCE:
Dans le mode de boucle minimale à distance, le multiplexeur est activé pour retourner les données d'un interface externe
sans aucun processus pour assister dans le diagnostique des problèmes côté ligne G.703, et sans égard au taux d'horloge.
Les données pénètrent par les entrées du G.703 et passent à travers un loquet de stabilisation de données qui restore la
polarité adéquate du signal, passent à travers le multiplexeur et puis retournent à l'émetteur. Les données différentielles
reçues sont processées et passent au module émetteur G.703 après lequel les données sont rebutées. Le module récep-
teur G.703 est complètement fonctionnel et continue à le processus des données et les passe au module émetteur différen-
tiel Manchester. Étant donné que la temporisation est retournée de la même façon qu'elle est reçue, la source de
temporisation est prévue d'être du côté ligne G.703 de l'interface.
MODE DE BOUCLE DOUBLE:
Dans le mode de boucle double, les multiplexeurs sont actifs et les fonctions du circuit sont divisées en deux avec chaque
paire de récepteur/émetteur rattachés ensemble pour déconstruire et puis reconstruire les signaux respectifs. Les données
différentielles Manchester entrent dans le module de réception différentiel Manchester et sont retournées au module
émetteur différentiel Manchester. De la même façon, les données du G.703 entrent dans le module récepteur G.703 et sont
passées à travers le module émetteur G.703 pour être retournées en données G.703. À cause de la division complète dans
le chemin de communication et à cause que dans chaque cas les horloges sont extraites et reconstruites avec les données
sortantes, dans ce mode il doit y avoir deux sources indépendantes de temporisation. Une source se trouve sur le côté
ligne du G.703 de l'interface tandis que l'autre se trouve sur le côté interface du différentiel Manchester.
GE Multilin
3.3 COMMUNICATIONS AVEC ENTRÉES/SORTIES DIRECTES
DMR
G7X
DMX
G7R
DMR
G7X
DMX
G7R
Relais de gérance de générateur G60
DMR = Récepteur Différentiel Manchester
DMX = Émetteur Différentiel Manchester
G7X = Émetteur G.703
G7R = Récepteur G.703
DMR = Récepteur Différentiel Manchester
DMX = Émetteur Différentiel Manchester
G7X = Émetteur G.703
G7R = Récepteur G.703
3
3-25
