1 PRÉPARATIFS DE DÉMARRAGE

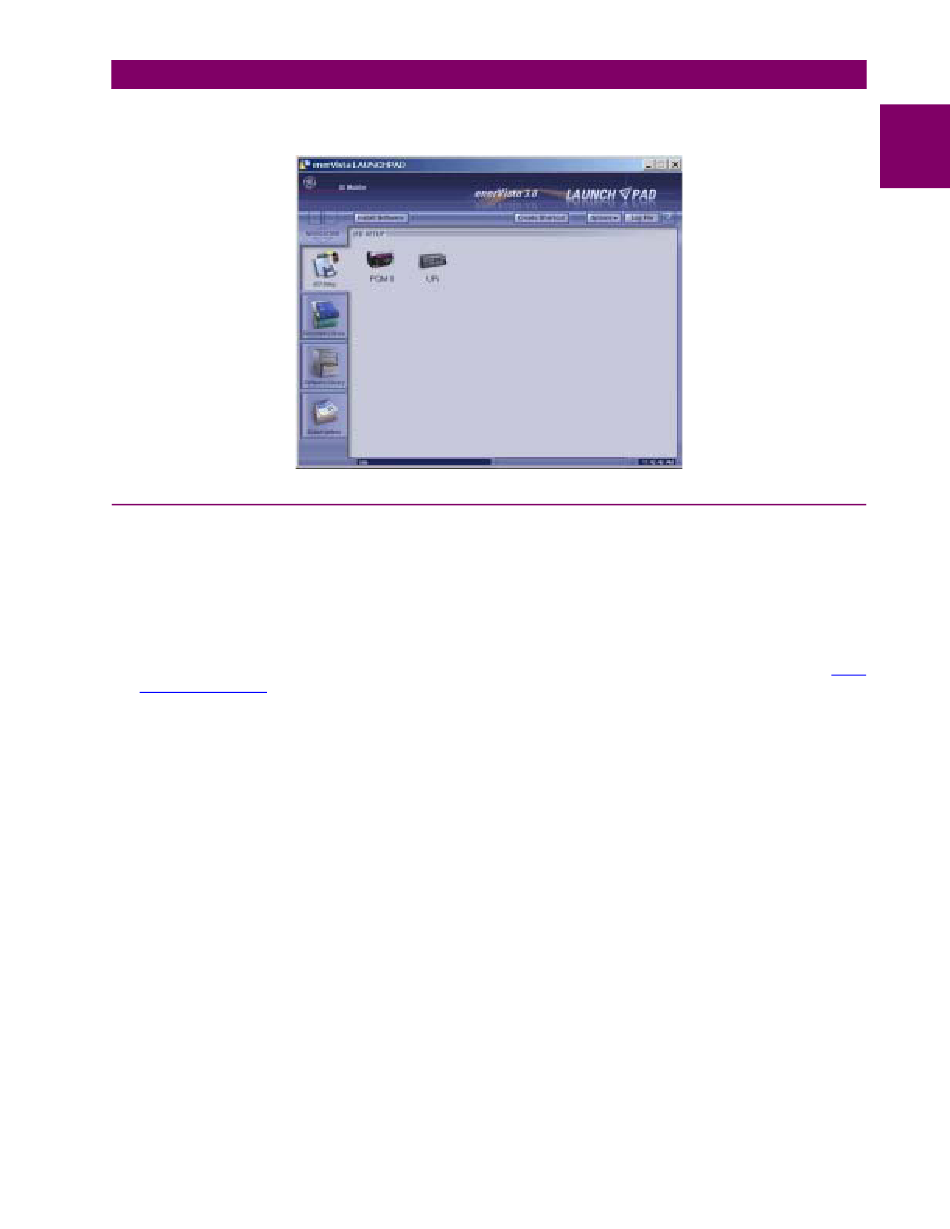

10. Cliquez sur Finish pour terminer l'installation. L'appareil G60 sera ajouté à la liste des DEI installés dans la fenêtre
enerVista Launchpad, tel que présenté ci-dessous.
Cette section est prévue comme un guide de démarrage rapide en utilisant le logiciel EnerVista UR Setup. Prière se référer
au fichier d'aide EnerVista UR Setup et au chapitre 4 pour plus d'informations.
a) CONFIGURATION D'UNE CONNEXION ETHERNET
Avant démarrage, vérifier que le câble de réseau Ethernet est correctement raccordé au port Ethernet à l'arrière du relais.
Pour régler le relais pour fins de communications Ethernet, il sera nécessaire de définir un site, et ensuite ajouter le relais
comme dispositif à ce site.
1.
Installer et démarrer la dernière version du logiciel EnerVista UR Setup (disponible en ligne de
www.GEmultilin.com).
2.
Choisir l'item du menu En Ligne > Configuration du dispositif pour ouvrir la fenêtre «Configuration du dispositif» et
cliquer la touche «Ajouter un Site» pour définir un nouveau site.
3.
Inscrire le nom du site désiré dans le champ «Nom de site». Si requis, une brève description du site peut aussi être
inscrite avec l'ordre d'affichage des dispositifs définis pour le site. Cliquer sur la touche «Ok» une fois cette opération
complétée.
4.
Le nouveau site apparaîtra sur la liste supérieure droite de la fenêtre EnerVista UR Setup. Cliquer sur le nom du nou-
veau site et choisir l'item du menu En Ligne > Configuration du dispositif pour re-ouvrir la fenêtre «Configuration du
dispositif».
5.
Cliquer sur la touche «Ajouter un dispositif» pour définir le nouveau dispositif.
6.
Inscrire le nom désiré dans le champ «Nom du dispositif» ainsi qu'une description (option) du site.
7.
Choisir «Ethernet» de la liste déroulante de l'Interface. Ceci affichera un nombre de paramètres d'interface qui devront
être inscrits pour la fonctionnalité adéquate de l'Ethernet.
•
Inscrire l'adresse IP du relais (de réglage
) dans le champ «Adresse IP».
ADRESSE IP
•
Inscrire l'adresse Modbus du relais (du réglage
PROTOCOLE MODBUS
•
Inscrire l'adresse du port Modbus (du réglage
!
TOCOLE MODBUS
NUMÉRO DE PORT TCP MODBUS
GE Multilin
RÉGLAGES
RÉGLAGES
!
ADRESSE ESCLAVE MODBUS
RÉGLAGES
) dans le champ «Port Modbus».
Relais de gérance de générateur G60
1.3 LOGICIEL ENERVISTA UR SETUP
1.3.3 RACCORDEMENT ENERVISTA UR SETUP AU G60
!
!"
RÉGLS CONFIGURATN
!
RÉGLS CONFIGURATN
) dans le champ «Adresse d'esclave».
!
RÉGLS CONFIGURATN
http://
!"
COMMUNICATIONS
RÉSEAU
!"
!"
COMMUNICATIONS
!"
!"
COMMUNICATIONS
PRO-
1
!
1-7
