3 QUINCAILLERIE
Ne toucher aucun bornier arrière pendant que le relais est sous tension!
MISE EN GARDE
Le relais suit une convention relativement aux assignations de numéro de borne qui sont d'une longueur de trois caractères
assignés par ordre de position de créneau de module, numéro de rangée, et lettre de colonne. Les modules d'une largeur
de deux créneaux, prennent leurs désignations du créneau de la première position de créneau (le plus proche du module
CPU) indiqué par une flèche de marquage sur le bornier. Voir la figure suivante pour un exemple des assignations des
borniers arrières.

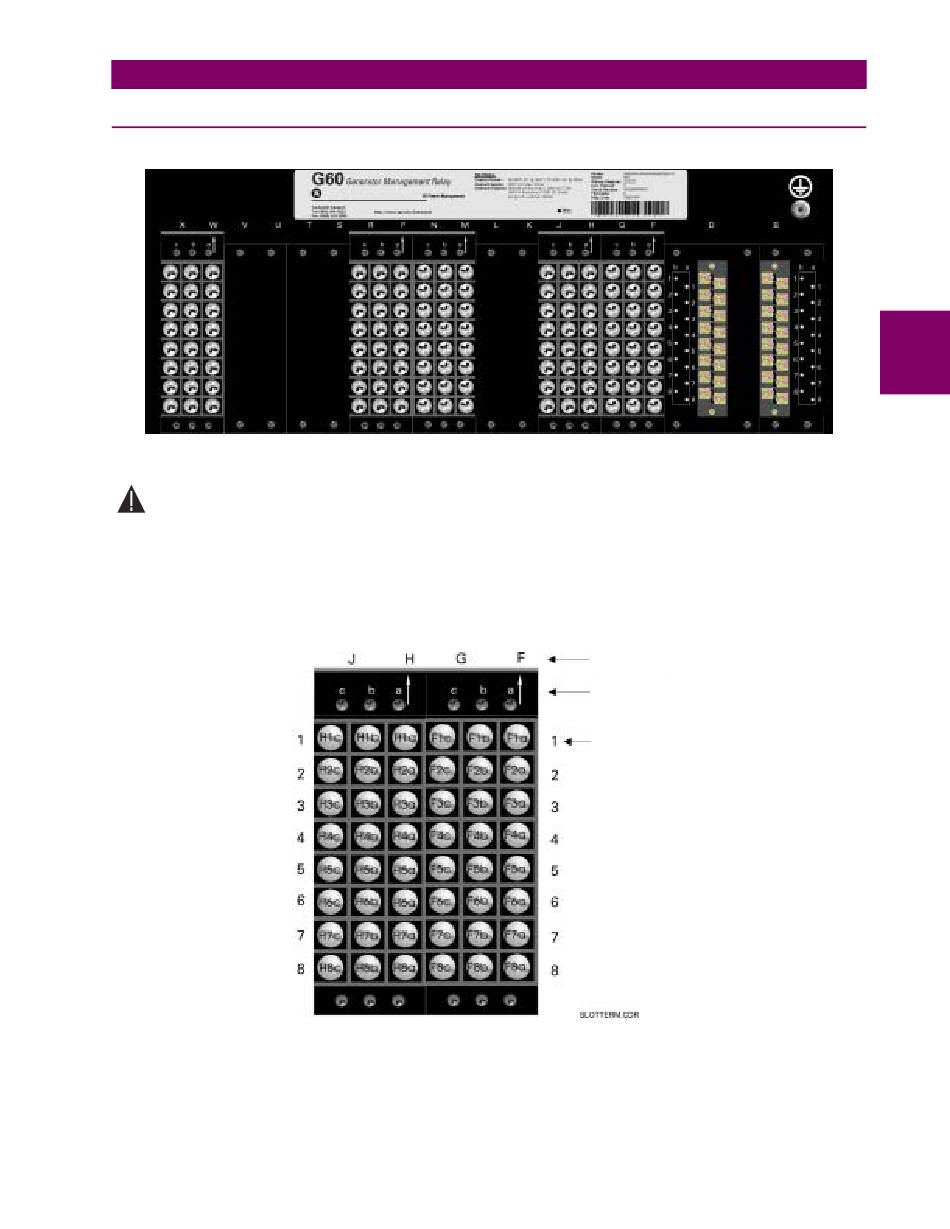

Figure 3–7: EXEMPLE DE MODULE DANS LES CRÉNEAUX F ET H
GE Multilin
Figure 3–6: VUE DU BORNIER ARRIÈRE
Relais de gérance de générateur G60
3.1.3 ENCOMBREMENT DE BORNIER ARRIÈRE
Position de créneau
Lettre de colonne
Numéro de rangée
3.1 DESCRIPTION
3
830701AB.CDR
3-5
