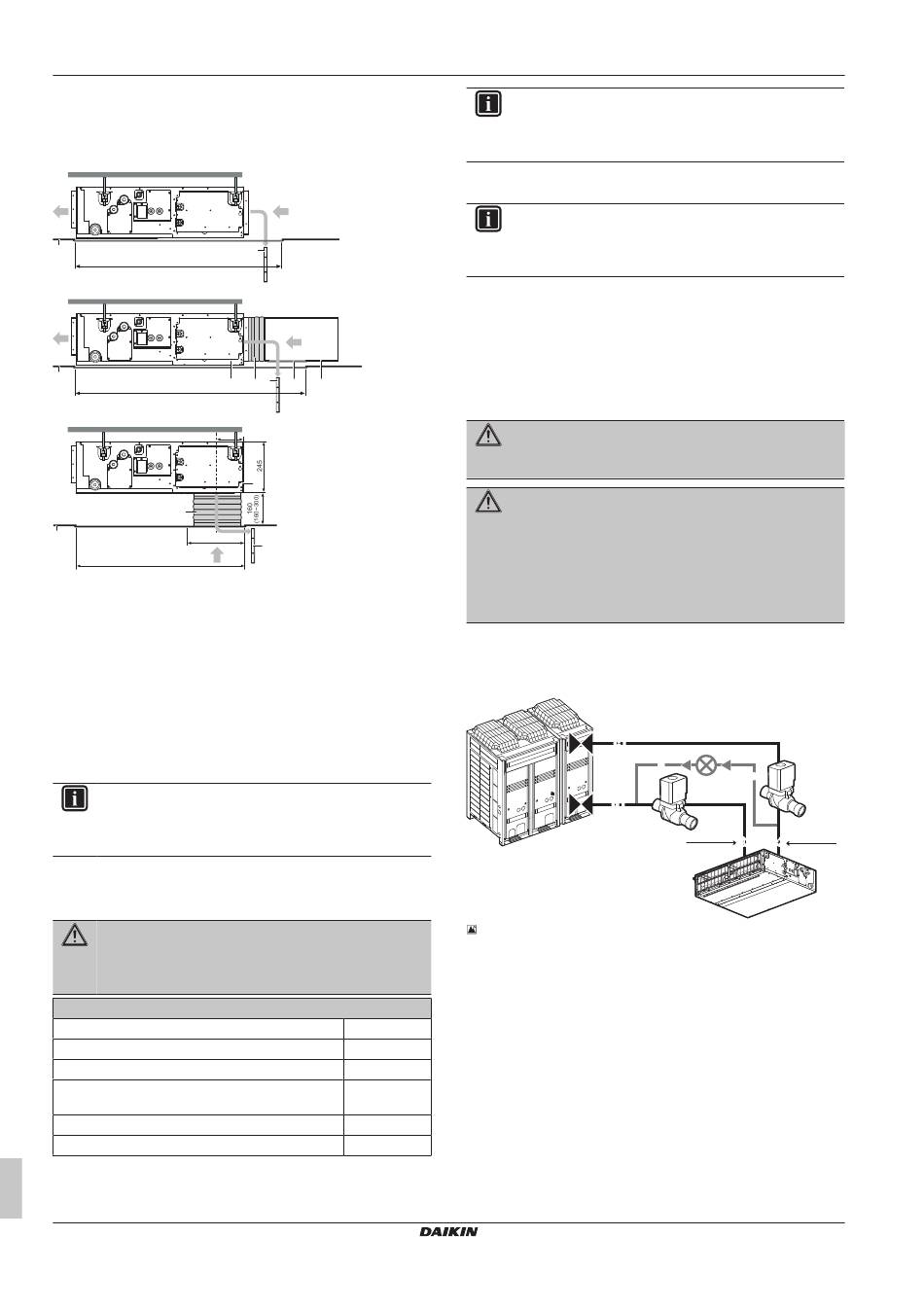

11 Installation de l'unité
Classe 50: 700 mm
Classe 71: 1000 mm
Classe 112: 1400 mm
b Espace service
Options d'installation
A
a
b
≥1100
B
a
b
≥1100
C
125
g
a
h
≥460
b
800
A Aspiration arrière standard
B Installation avec conduit en toile arrière et ouverture pour
entretien de conduit
C Installation avec conduit inférieur en toile et grille d'entrée
d'air
a Surface au plafond
b Ouverture au plafond
c Trajet de dépose du filtre à air pour l'entretien du filtre à
air
d Filtre d'entrée d'air
e Ouverture pour entretien de la conduite
f Plaque interchangeable
g Connexion en toile pour panneau d'admission d'air (non
fourni)
h Ouverture du panneau d'admission d'air (non fourni)
INFORMATION
Certaines options peuvent nécessiter un espace de service
supplémentaire. Se reporter au manuel d'installation de
l'option utilisée avant l'installation.
11.1.2 Exigences supplémentaires concernant le
site d'installation du réfrigérant CO₂
AVERTISSEMENT
En cas de ventilation mécanique, veillez à ce que l'air
ventilé soit évacué vers l'espace extérieur et NON vers une
autre zone fermée.
Caractéristiques de base des réfrigérants
Réfrigérant
RCL (limite de concentration des réfrigérants)
QLMV (limite de quantité avec ventilation minimale) 0,074 kg/m
QLAV (limite de quantité avec ventilation
supplémentaire)
Limite de toxicité
Classe de sécurité
Manuel d'installation et d'utilisation
14
c
(mm)
c
e d
g
f
(mm)
f
c
(mm)
R744
0,072 kg/m
3
0,18 kg/m
3
0,1 kg/m
A1
INFORMATION
Pour plus d'informations concernant la charge de
réfrigérant admissible et les calculs de volume d'espace,
voir le guide de référence de l'unité intérieure.
Mesures appropriées
INFORMATION
Des mesures appropriées seront prévues sur place.
Choisissez et installez toutes les mesures appropriées
requises conformément à EN 378-3:2016.
▪ Ventilation (naturelle ou mécanique)
▪ vannes d'arrêt de sécurité
▪ alarme de sécurité, en combinaison avec un détecteur de fuite de
réfrigérant au CO
considérée comme une mesure appropriée lorsque les occupants
sont limités dans leurs mouvements)
▪ Détection de fuite de réfrigérant au CO
AVERTISSEMENT
N'installez l'unité QUE dans des endroits où les portes de
l'espace occupé NE sont PAS bien ajustées.
AVERTISSEMENT
Lorsque vous utilisez des vannes d'arrêt de sécurité,
veillez à mettre en place des mesures telles qu'une
tuyauterie de dérivation avec une soupape de décharge de
pression (du tuyau de liquide au tuyau de gaz). Lorsque
les vannes d'arrêt de sécurité se ferment et qu'aucune
mesure n'est
endommager la tuyauterie de liquide.
Exemple: Installez la tuyauterie de dérivation (e) avec une soupape
de décharge de pression (g) allant de la tuyauterie de liquide entre
l'unité intérieure et la vanne d'arrêt (c2) à la tuyauterie de gaz entre
l'unité extérieure et la vanne d'arrêt (d1).
a
11‒1 Exemple de schéma d'installation
a Unité extérieure
b Vanne d'arrêt sur l'unité extérieure
c1 Tuyauterie de liquide entre l'unité extérieure et la vanne
d'arrêt
c2 Tuyauterie de liquide entre l'unité intérieure et la vanne
d'arrêt
d1 Tuyauterie de gaz entre l'unité extérieure et la vanne
d'arrêt
3
d2 Tuyauterie de gaz entre l'unité intérieure et la vanne
3
d'arrêt
e Tuyau de dérivation
f Vanne d'arrêt de sécurité
g Soupape de décharge de pression
h Unité intérieure
(une alarme de sécurité seule n'est PAS
2
2
installée, une pression
b
c1 c1
g
e e
e e
f
b
d1 d1
Ø12.7 mm
d2 d2
h
FXSN50~112A2VEB
CO₂ Conveni-Pack: unité intérieure
4P602815-1F – 2021.07
accrue peut
f
Ø9.52 mm
c2 c2
