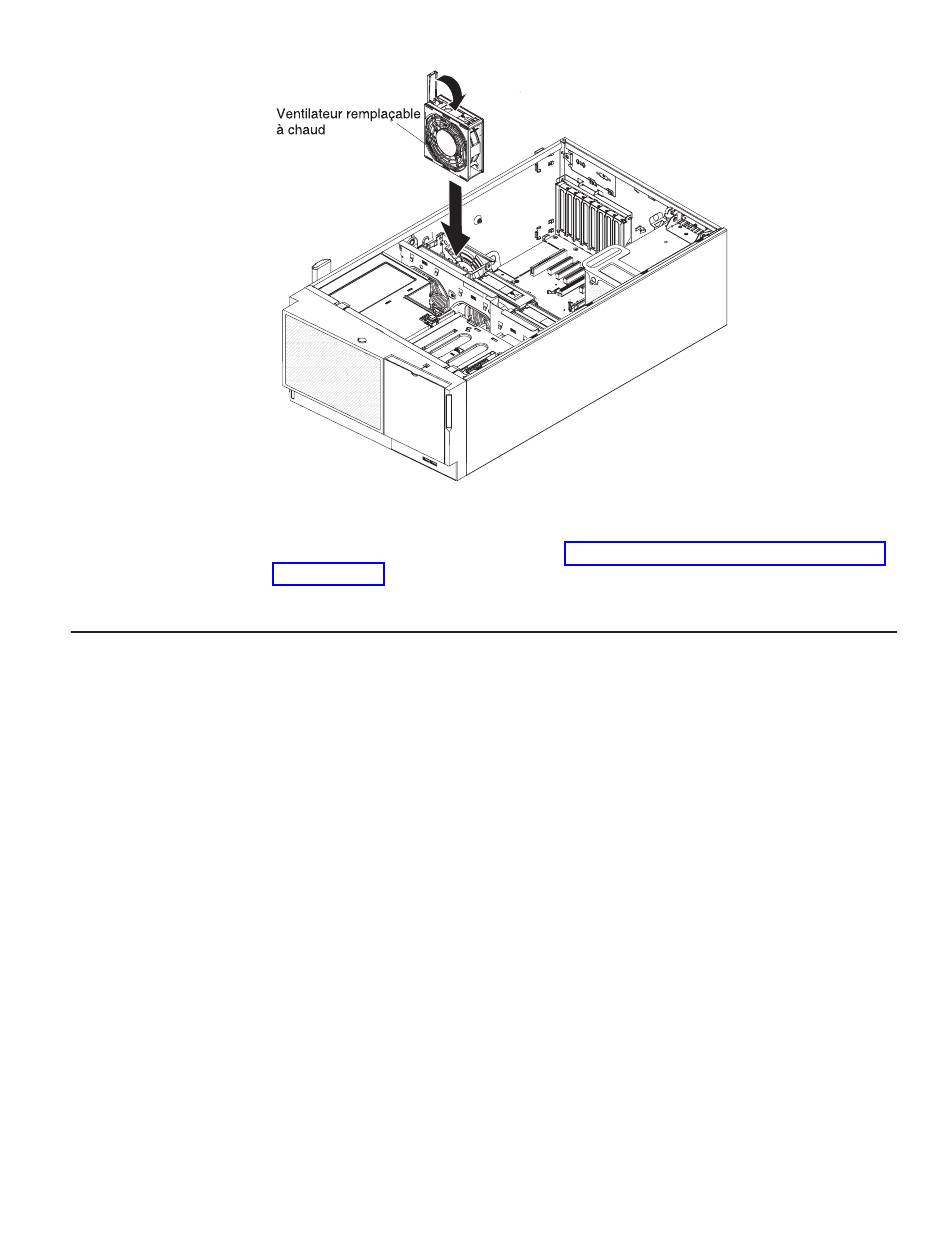

3. Appuyez sur le ventilateur jusqu'à ce qu'il s'enclenche, puis rabattez la poignée
4. Installez le carter latéral gauche (voir «Réinstallation du carter latéral gauche»,
5. Verrouillez le carter latéral gauche.
Connecteurs et installation des câbles internes
Les unités connectées aux unités SATA, les unités SATA standard, SAS
remplaçables à chaud et SATA remplaçables à chaud sont reliées au bloc
d'alimentation et à la carte mère par des câbles.
Avant de connecter les cordons d'interface et cordons d'alimentation aux unités
internes, prenez connaissance des remarques suivantes :
v Les unités préinstallées dans le serveur sont équipées de cordons d'alimentation
v Placez le câble en veillant à ce qu'il ne gêne pas la ventilation à l'arrière des
Vous pouvez installer une unité de bande USB ou SATA dans le serveur. La figure
suivante présente l'installation des câbles internes et les connecteurs destinés à
l'unité de bande USB et à l'unité de bande SATA. Elle montre également le cordon
d'alimentation interne des unités de disque optique.
en position de verrouillage.
à la page 109).
et de cordons d'interface. Si vous remplacez l'une de ces unités, rappelez-vous
quel câble était branché sur quelle unité.
unités ou au-dessus du microprocesseur ou des barrettes DIMM.
Chapitre 2. Installation des périphériques en option
93
