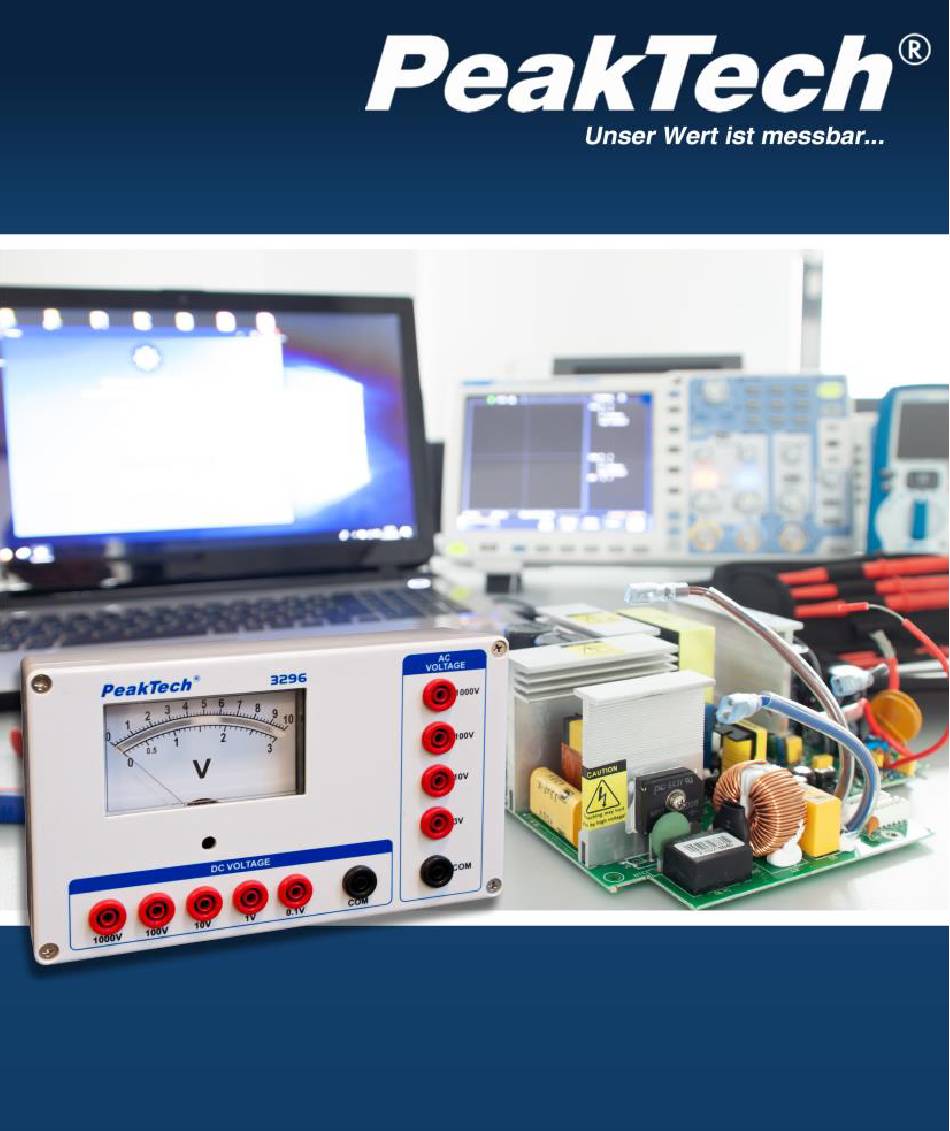

- Page 1 3296 PeakTech Manuel d'utilisation...
-
Page 2: Consignes De Sécurité
Consignes de sécurité Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Catégorie de surtension II 1000V, degré de pollution 2. Pour garantir la sécurité de fonctionnement de l'appareil, il est indispensable de respecter les consignes de sécurité... - Page 3 Nettoyage de l'appareil Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que du liquide vaisselle disponible dans le commerce. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil. Signification du symbole ATTENTION ! Veuillez respecter le mode d'emploi avant d'utiliser l'appareil.
- Page 4 Instructions d'utilisation • N'utilisez jamais l'appareil sur une alimentation secteur dont la tension dépasse 1kVpp par rapport au potentiel de la terre. Cet appareil répond aux exigences de la catégorie de surtension II (voir IEC 664-1). • L'appareil ne doit pas être utilisé sur des sources de tension continue ou alternative >...
-
Page 5: Description De L'unité
Caractéristiques • Balance analogique à miroir • Boîtier en plastique robuste • Mesures de tension CC et CA • Pas de piles nécessaires Accessoires • Instructions d'utilisation Description de l'unité Ce voltmètre est conçu pour une utilisation quotidienne par les électriciens et les personnes familiarisées avec l'électricité. -
Page 6: Termes De Référence
Fonctions Termes de référence Température : 23°C ± 2°CHumidité 45% RH ± 5%Attitude horizontal ± 2 Avant chaque mesure, assurez-vous que le pointeur indique 0 V. Le réglage mécanique de l'aiguille se fait en tournant la vis de réglage. -
Page 7: Spécifications
Si la tension à mesurer ne peut pas être estimée, sélectionnez d'abord la plage de mesure la plus élevée, puis descendez progressivement dans la plage de mesure. La plus grande précision de mesure est obtenue lorsque l'aiguille se trouve à environ 2/3 de l'échelle. -
Page 8: Caractéristiques Techniques
Tension CA (sinus) Zone A- Résistance Max. Multiplicateur Précision d'entrée Tension ×0.01 250V ×0.1 3.0% de F.S. 100V ×1 900k 1000V ×10 F.S. - Full Scale ou déviation complèteUne composante CC présente fausse la mesure. Bande passante : 40Hz-1kHz. Caractéristiques techniques Dimensions et poids Dimensions (WxHxD) : 200×120×55 mmPoids... -
Page 9: Conformité Aux Normes Internationales
Conformité aux normes internationales Sécurité électrique (EN 61010-1 -2001) CEI 1010-1 EN61010 NF-C 42020 VDE 0411 • Double isolation : • Degré de pollution : 2 • Catégorie de surtension : II selon CEI 664 • Tension d'essai : 1000V Compatibilité... - Page 10 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. PeakTech® 07/2021 Mi. /Ehr. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99...
