tams elektronik FD-R Basic 2 Mode D'emploi

Décodeur de fonctions et émetteur railcom
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

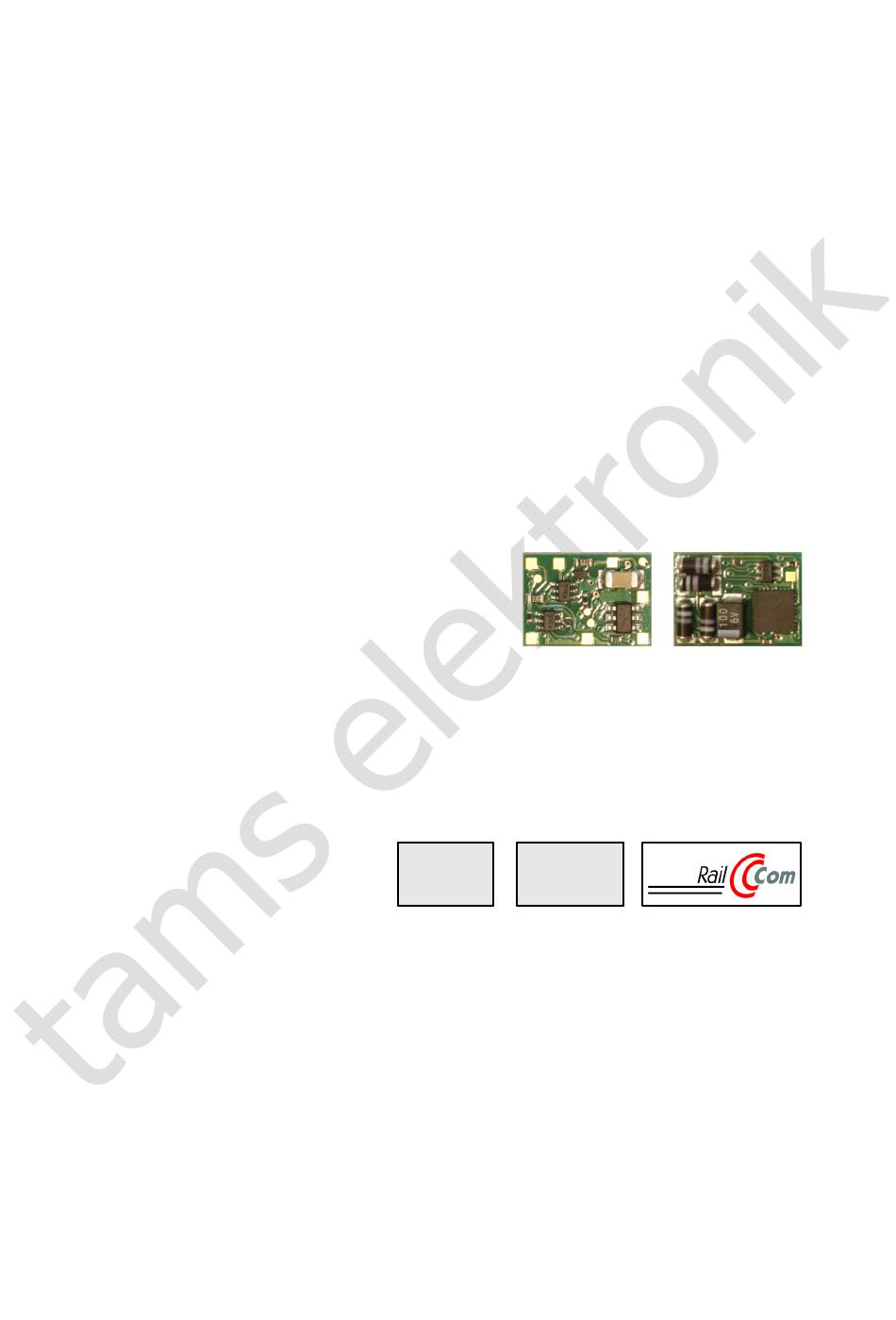

FD-R Basic
No. d´article 42-01160 | 42-01161
Décodeur de fonctions
et émetteur RailCom
MM
MM
DCC
DCC
tams elektronik
Mode d´emploi
2
n n n

Publicité

Table des Matières
loading

Manuels Connexes pour tams elektronik FD-R Basic 2

Sommaire des Matières pour tams elektronik FD-R Basic 2

  • Page 1 Mode d´emploi FD-R Basic No. d´article 42-01160 | 42-01161 Décodeur de fonctions et émetteur RailCom tams elektronik n n n...

  • Page 2: Table Des Matières

    6.8. Fixation du décodeur............20 7. Programmer................21 7.1. Programmation avec différents types de centrales....21 7.2. Zones mémoire du FD-R Basic 2.........24 8. Variables de configuration et registres MM........26 9. Exécution d’une mise à jour en pleine voie........32 10. Liste de vérification pour recherche des anomalies......34 11.
  • Page 3 Stuttgarter Str. 55-57 | DE-73033 Göppingen Uhlenbrock Elektronik GmbH Mercatorstrasse 6 | DE- 46244 Bottrop © 01/2015 Tams Elektronik GmbH Tous droits réservés, en particulier les droits de reproduction et de diffusion ainsi que de traduction. Toute duplication ou reproduction sous quelque forme que ce soit nécessite l´accord écrit de la societé...

  • Page 4: Premier Pas

    Du bon usage du matériel Le décodeur de fonctions FD-R Basic 2 est prévu pour être utilisé selon ce mode d'emploi en modélisme, en particulier sur des réseaux ferroviaires miniatures numériques. Toute autre utilisation est à...

  • Page 5: Conseils Concernant La Sécurité

    FD-R Basic 2 Français Outillage et matériel nécessaires Pour le montage et la connexion, il vous faut :  un fer à souder électronique (maximum 30 watts) à panne fine et un support pour fer à souder,  un rénovateur de panne, un chiffon ou une éponge, ...
  • Page 6 Français FD-R Basic 2 Dangers électriques  Toucher des parties sous tension,  toucher des parties susceptibles d'être sous tension,  courts-circuits et connexion à des tensions non autorisées,  humidité trop forte et condensation peuvent provoquer une décharge électrique pouvant entraîner des blessures.
  • Page 7 FD-R Basic 2 Français Danger thermique Si par mégarde la panne chaude ou de la soudure entrait en contact avec votre peau, cela peut provoquer des brûlures. Evitez cela en :  utilisant une surface de travail résistant à la chaleur, ...

  • Page 8: Pour Réussir Vos Soudures

    Français FD-R Basic 2 3. Pour réussir vos soudures Rappelez-vous : Une soudure inadéquate peut provoquer des dégâts par la chaleur voire l'incendie. Evitez ces dangers : lisez et respectez les règles édictées dans le chapitre Conseils concernant la sécurité de ce mode d'emploi.

  • Page 9: Fonction

    (incompatible RailCom) de locomotive ou de fonctions. 4.1. Modes d´opération Mode numérique Le décodeur de fonctions FD-R Basic 2 est un décodeur multi protocole qui exploite les signaux aux formats DCC et Motorola. Il reconnaît automatiquement le format utilisé. Le nombre d’adresses possibles dépend du format utilisé : ...

  • Page 10: Sorties De Fonction

    Français FD-R Basic 2 Mode analogique Le décodeur peut aussi être utilisé sur des réseaux analogiques alimentés en courant continu (mais pas en courant alternatif !). Dès que le véhicule est posé sur la voie, le décodeur reconnaît le type de courant d’alimentation...

  • Page 11: Déclenchement Des Fonctions

    Les décodeurs doivent être conçus pour émettre les messages RailCom. Selon la programmation, le FD-R Basic 2 émet sur le canal 1 : en permanence son adresse (de base, étendue ou UM) (RailCom Broadcast Datagramm) et sur le canal 2 : sur un ordre de sélection DCC-VC, une information VC.

  • Page 12: Pom-Update

    Français FD-R Basic 2 4.5. POM-Update La mise à jour en pleine voie (POM-Update) permet la mise à jour du décodeur sans démontage de ce dernier et sans l’utilisation d’un appareil spécifique. Elle est basée sur la programmation en pleine voie (POM/PPV) du format DCC.

  • Page 13: Caractéristiques Techniques

    FD-R Basic 2 Français 5. Caractéristiques techniques Format des données DCC et MM Protocole d’émission RailCom Tension d'alimentation 12-24 Volts courant numérique ou max. 18 V courant continu analogique Consommation (à vide) max. 20 mA Courant total maximum 700 mA...

  • Page 14: Connecter Le Décodeur

    Français FD-R Basic 2 6. Connecter le décodeur Respectez les conseils suivants pour éviter d’endommager (voire de détruire) le décodeur ! Evitez tout contact électrique entre le décodeur ou les accessoires connectés au retour d’une part et les parties métalliques du véhicule ou les rails d’autre part.

  • Page 15: Connexions

    FD-R Basic 2 Français 6.1. Connexions Couleur Connecté à du câble (pour utiliser les réglages d’origine) AUX1 (lumière marche avant, touche de fonction F0) blanc Courant maximum: 300 mA vert AUX2 (touche de fonction F1) Courant maximum: 300 mA brun Condensateur électrolytique, pôle négatif (-)

  • Page 16: Connexion À L'alimentation

    Français FD-R Basic 2 6.2. Connexion à l’alimentation Respectez l’attribution droite/gauche pour la prise de courant sur le véhicule. En cas d’erreur, les sorties dépendantes du sens de marche seront inversées. 6.3. Connexions aux sorties S'il y a lieu, enlevez les diodes présentes dans le circuit d'alimentation de l'éclairage.
  • Page 17 FD-R Basic 2 Français autres consommateurs de courant), ce qui peut modifier le signal numérique et donc perturber le fonctionnement du réseau. Déterminez la valeur de la résistance en fonction de la tension de crête de l’alimentation. La tension de crête est égal à la tension de sortie (pour la voie) pour les amplificateurs de puissance (boosters) régulés et à...
  • Page 18 Français FD-R Basic 2 Connexion en parallèle des DEL Vous pouvez aussi connecter en parallèle plusieurs DEL équipées chacune d’une résistance. En fonction de la valeur de la résistance, l’intensité maximale du courant est d’environ 20 mA par DEL. La formule suivante donne le nombre maximum de DEL connectables en parallèle :...

  • Page 19: Connexion D'accessoires Électromagnétiques

    FD-R Basic 2 Français 6.5. Connexion d’accessoires électromagnétiques Si vous connectez des accessoires électromagnétiques (par ex. attelages TELEX, relais ou autres contenant une bobine), il faut monter une diode de redressement (par ex. 1N400x) en parallèle pour éviter d’endommager la sortie. L’anode (+) de la diode doit être connectée à...

  • Page 20: Connexion D'un Condensateur

    Français FD-R Basic 2 6.7. Connexion d’un condensateur L’alimentation du décodeur peut être brièvement interrompue sur des zones de voie à contact aléatoire. Cela peut provoquer le vacillement de l’éclairage. Le montage d’un condensateur permet d’éviter cela. Le condensateur électrolytique doit avoir une capacité de 100 à 470 µF et une tension minimale de 25 V.

  • Page 21: Programmer

    FD-R Basic 2 Français 7. Programmer 7.1. Programmation avec différents types de centrales Programmation avec une centrale DCC La centrale vous permet de programmer les variables de configuration (VC) du décodeur, la programmation en pleine voie est aussi possible. Conformez-vous aux instructions figurant dans le mode d’emploi de...
  • Page 22 Français FD-R Basic 2 Clignotement lent Clignotement rapide Numéro du registre MM à Valeur que doit prendre le programmer registre MM Placez le véhicule sur une voie connectée à la sortie pour la voie de la centrale (et non pas à la sortie pour la voie de programmation).
  • Page 23 FD-R Basic 2 Français Programmation avec des centrales aux possibilités réduites Certaines centrales ne permettent pas de saisir des valeurs supérieures à 80 ou 99. Elles ne donnent pas accès à la totalité des réglages. Programmation avec la Central Station Maerklin** et la Mobile...

  • Page 24: Zones Mémoire Du Fd-R Basic 2

    VC #29 RailCom est enclenché. Domaine "émetteur RailCom" Contient toutes les VC (registre MM) du décodeur de locomotive non compatible RailCom associé au FD-R Basic 2. Les valeurs de ces VC sont émises après réception d’un ordre de lecture RailCom si : ...
  • Page 25 FD-R Basic 2 Français FD-R Basic 2 Domaine Domaine décodeur de fonctions émetteur RailCom VC #888 = 1 VC #888 = 0 VC #28 = 2 ou 3 VC #28 = 2 ou 3 → → VC#29 RailCom "marche" VC#29 RailCom "marche"...

  • Page 26: Variables De Configuration Et Registres Mm

    DCC (non compatible RailCom), soit les registres MM #1 à #256 d’un décodeur Motorola (non compatible RailCom). Avec un logiciel adapté, vous pouvez lire les paramètres d’un décodeur et les sauvegarder (ensemble pour le FD-R Basic 2 et le décodeur). Assurez-vous avant l’enregistrement des données. Zone mémoire commune...
  • Page 27 Décodeur de fonctions fonctionnement Emetteur RailCom Attention : si l’adresse du FD-R Basic 2 est la même que celle d’un autre décodeur du même véhicule, l’autre décodeur sera reprogrammé en même temps. Pour empêcher cela, coupez l’alimentation de ce dernier avant de programmer le FD-R Basic 2.
  • Page 28 Français FD-R Basic 2 Informations / En lecture seule Nom de VC / Valeur Remarques registre MM (par défaut) Version Ne peut être lu qu’en DCC ! Constructeur --- (62) Ne peut être lu qu’en DCC ! Fonctions d’aide Nom de VC /...
  • Page 29 FD-R Basic 2 Français Réglages de base Nom de VC / Valeur Remarques registre MM (par défaut) Contrôle UM 0 ... 255 (0) F1 marche pour f1 à f8 F2 marche F3 marche F4 marche F5 marche F6 marche F7 marche F8 marche La VC #21 n’est active que si une adresse UM a été...

  • Page 30: Atténuation Des Sorties

    Français FD-R Basic 2 Attribution des aux sorties aux touches de fonction Nom de VC / Valeur Remarques registre MM (par défaut) F0 marche en avant 0 ... 31 (2) AUX1 F0 marche en arrière 34 0 ... 31 (4) AUX2 0 ...

  • Page 31: Paramétrage Des Clignotements

    FD-R Basic 2 Français Paramétrage des clignotements Nom de VC / Valeur Remarques registre MM (par défaut) Fréquence de 0 ... 255 Réglage appliqué à clignotement tous les clignotants 10 = réquence la + élevée 255 = fréquence la + basse Exemples pour les fréquences de clignotement...

  • Page 32: Exécution D'une Mise À Jour En Pleine Voie

    1. Il n’est pas nécessaire de désinstaller le décodeur. Placez le véhicule sur la voie. Remarque : vous pouvez faire simultanément la mise à jour de plusieurs décodeurs FD-R Basic 2 quel que soit leur version de micrologiciel. Les valeurs des VC ne sont pas modifiées pendant la mise à...
  • Page 33 Exécutez le programme "POM-Updater.exe". Lisez le fichier d’aide. Procédez comme suit : 1. Réglages pour la procédure de MAJ. 2. Saisir dans la liste les adresses des décodeurs FD-R Basic 2 qui doivent être mis à jour. 3. Passer en mode MAJ.

  • Page 34: Liste De Vérification Pour Recherche Des Anomalies

    Problèmes avec le domaine "décodeur de fonctions"  Après programmation, le FD-R Basic 2 ne réagit pas comme prévu. Cause probable : les valeurs saisies pour les variables de configuration sont erronées. à Faites une RAZ du décodeur et testez le décodeur avec les valeurs par défaut.
  • Page 35 "émetteur RailCom" et vérifiez que la valeur "1" figure dans VC #888.  L’association d’un FD-R Basic 2 et d’un décodeur ne peut être programmée ou les données de l’un des deux éléments ne peuvent être sélectionnées. Cause probable : ce défaut apparaît surtout sur les anciens décodeurs DCC.
  • Page 36 FD-R Basic 2. Cause probable : vous avez modifié des paramètres dans le domaine décodeur de fonctions du FD-R Basic 2. Le décodeur associé ayant la même adresse que le FD-R Basic 2, certains de ses paramètres ont aussi été...

  • Page 37: Réparations

    FD-R Basic 2 Français Hotline En cas de problème avec votre décodeur, notre service de dépannage est à votre disposition (voir dernière page). Réparations Vous pouvez nous envoyer un décodeur défectueux en réparation (adresse e-mail en dernière page). Si la garantie s’applique, la réparation est gratuite.

  • Page 38: Déclaration De Garantie

    Français FD-R Basic 2 11. Déclaration de garantie Nous offrons pour ce produit 2 ans de garantie à partir de la date d’achat par le premier client, limitée toutefois à 3 ans après l’arrêt de la production en série du produit. Le premier client est le consommateur qui a acquis le produit auprès de notre société, d’un revendeur ou d’un...

  • Page 39: Déclaration De Conformité Ce

    FD-R Basic 2 Français 12. Déclaration de conformité CE Ce produit répond aux exigences des directives suivantes et porte donc la marque CE. 2004/108/EG concernant la compatibilité électromagnétique. Fondé sur les normes : EN 55014-1 and EN 61000-6-3. Respectez les consignes suivantes pour conserver un fonctionnement exempt de parasites et d'émissions électromagnétiques gênantes :...
  • Page 40 Informations et conseils: http://www.tams-online.de Garantie et service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
