Remplacement du collecteur du pistolet hydraulique

Remplacement du
collecteur du pistolet
hydraulique

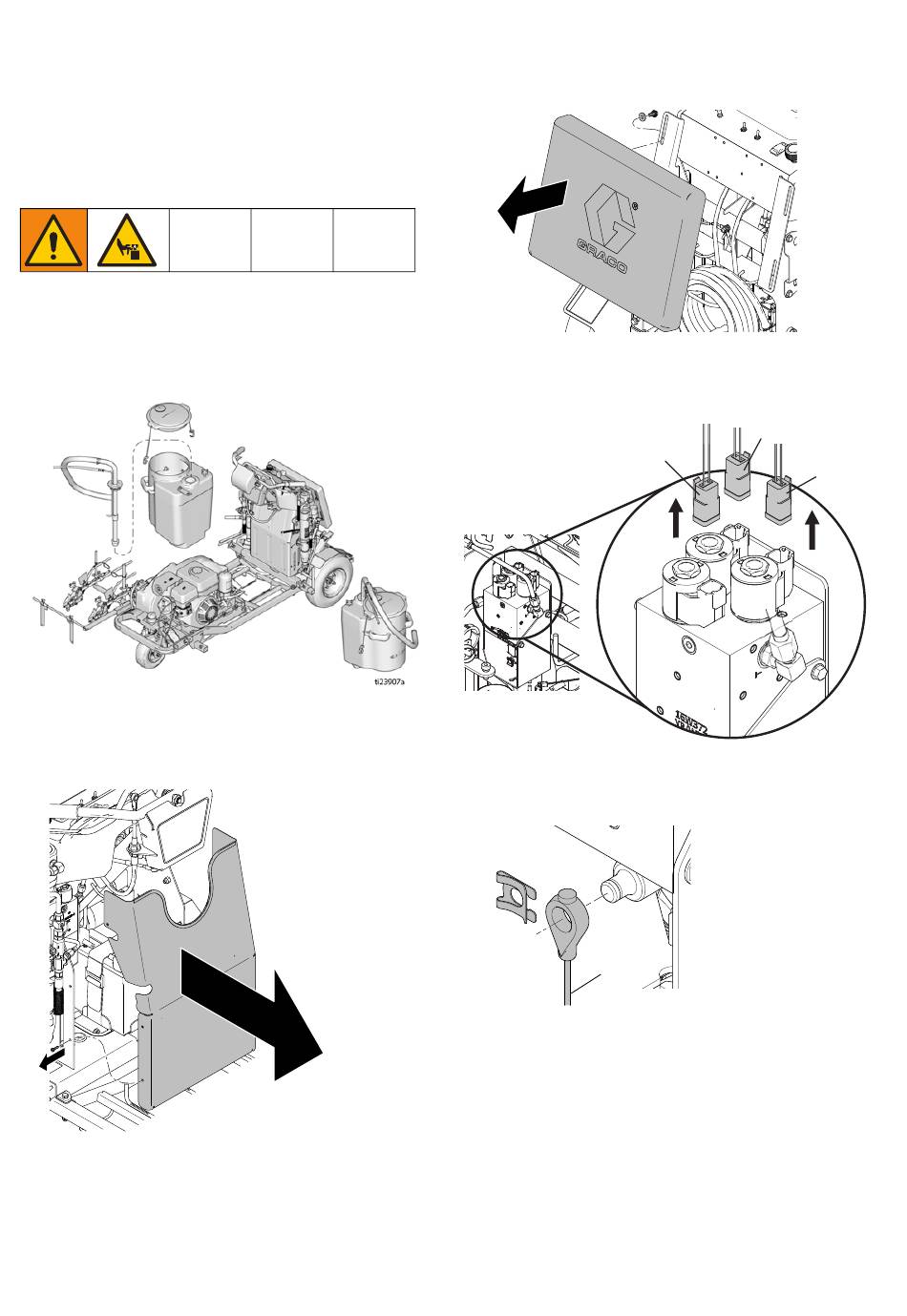

Démontage
1. Retirez le(s) couvercle(s) du/des réservoir(s) et le(s)
tuyau(x) d'aspiration.
2. Retirez le(s) réservoir(s) de l'unité.
3. Retirez les six vis puis enlevez la protection frontale
de l'unité.
18
Modèle LL250
DC
ti19163a
4. Retirez les quatre vis et le coussin.
5. Étiquetez les faisceaux de câbles PISTOLET 1,
PISTOLET 2 et PISTOLET 3. Débranchez les trois
faisceaux de câbles des électrovannes.
6. Étiquetez les câbles des pistolets PISTOLET 1,
PISTOLET 2 et PISTOLET 3. Débranchez les
câbles des pistolets des actionneurs.
Numéro
du pistolet
ti19164a
Gun 3
Gun 2
Gun 1
ti19159a
3A3710C Réparation - Pièces
