Remplacement De La Pompe Du Réservoir D'huile; Démontage - Graco LineLazer V 250SPS Réparation

Remplacement de la
pompe du réservoir d'huile
Cet équipement reste sous pression jusqu'à ce que
la pression soit libérée manuellement. Pour éviter
de graves blessures provoquées par du fluide sous
pression, comme des injections cutanées, des
éclaboussures de fluide et des pièces mobiles,
respectez la Procédure de décompression une fois
la distribution terminée et avant un nettoyage, une
vérification ou un entretien de l'équipement.
Démontage
1. Suivez la Procédure de décompression, page 9.
2. Pour retirer le capot de la courroie, consultez la
section Remplacement de la courroie du
réservoir d'huile, page 11.
3. Retirez le filtre à huile et débranchez les cinq
flexibles hydrauliques du réservoir d'huile.
4. Desserrez l'écrou et faites glisser le manchon de
câble vers le bas pour accéder aux deux vis de
réglage du câble.
3A3710C Réparation - Pièces
ti23901a
ti19144a

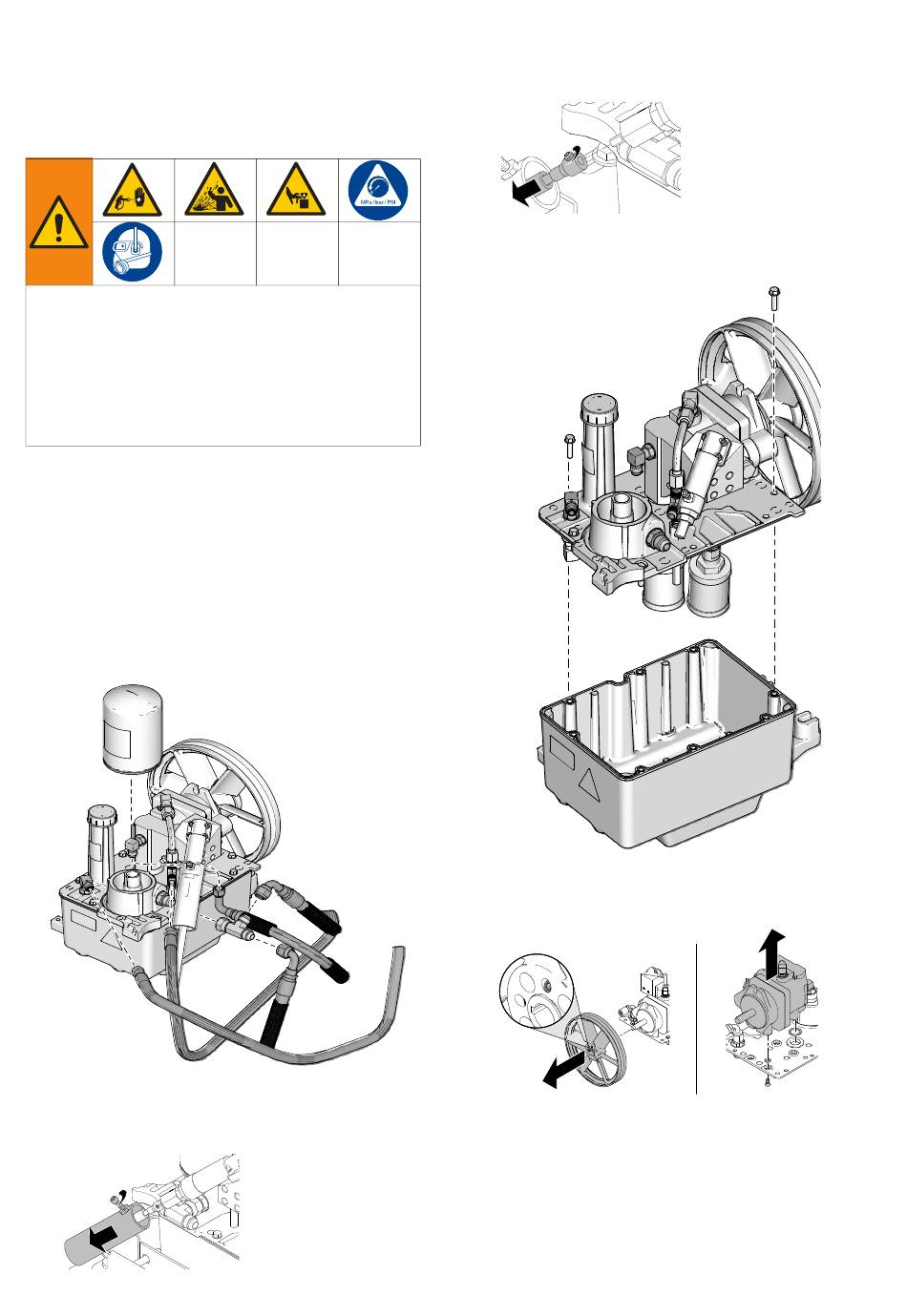

Remplacement de la pompe du réservoir d'huile
5. Desserrez les deux vis de réglage et le câble.
6. Retirez les huit vis et le capot du réservoir d'huile de
la pompe.
7. Retirez la poulie de la pompe. Retirez les quatre vis
et la pompe du capot du réservoir.
ti19672a
ti19142a
ti23902a
15
