Installation

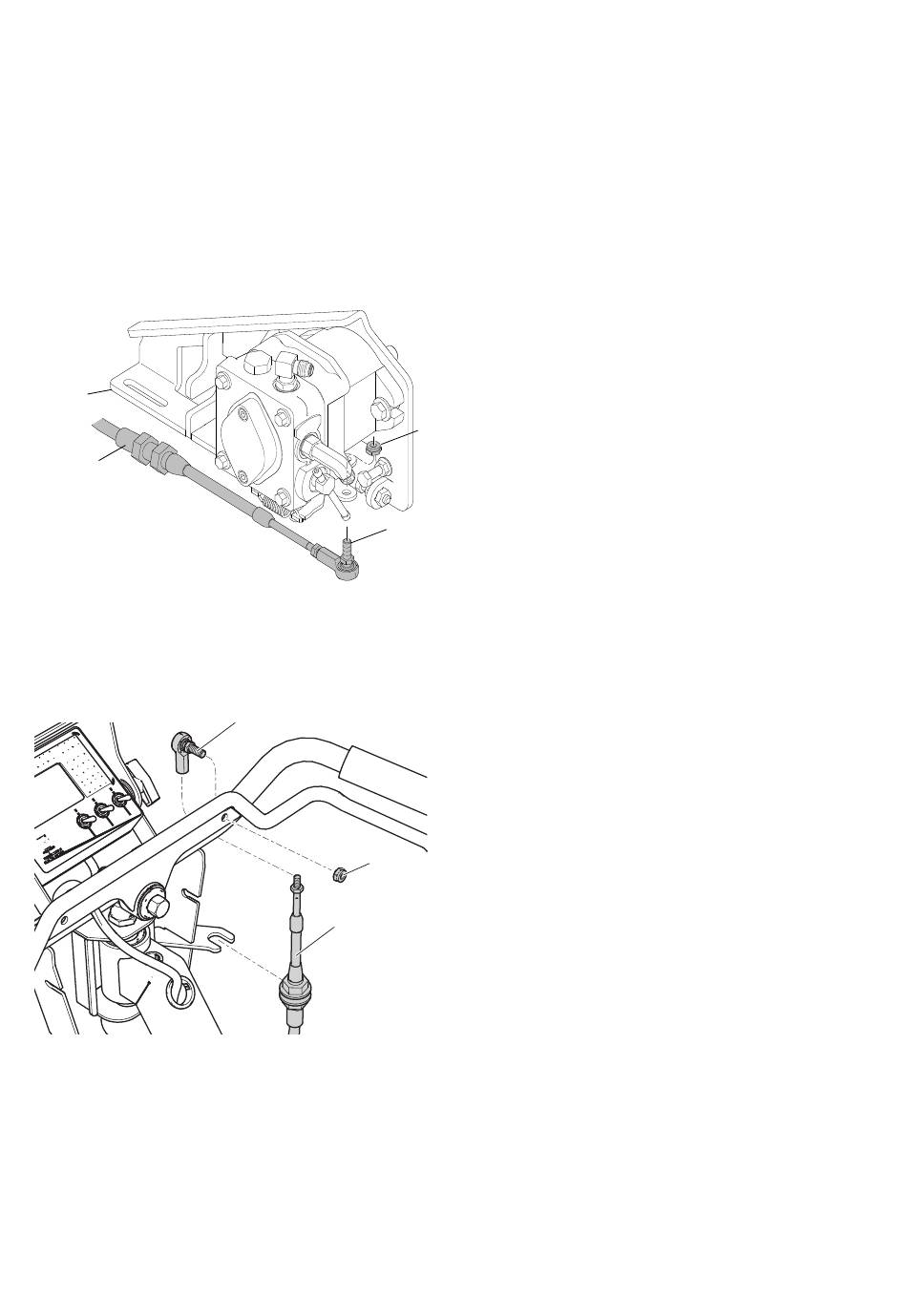

1. Installez le nouveau câble (148) en même temps
que vous retirez l'ancien, afin de suivre le même
passage dans le châssis.
2. Au niveau du support de la pompe mise à la terre
(62), installez le câble (148) dans la fente du
support et serrez les deux écrous. Placez le joint
à rotule (40) sur le câble et fixez-le (40) à la pompe
mise à la terre à l'aide d'un contre-écrou (3).
62
148
3. Placez le câble (148) dans le support du guidon et
serrez les deux écrous. Installez le joint à rotule (40)
sur le câble. Placez le joint à rotule dans le levier de
marche avant/arrière du guidon et serrez le
contre-écrou (3).
3A3710C Réparation - Pièces
40
ti19700a
40
3
148
ti23942a
Remplacement du câble de marche avant/arrière
4. Veillez à ce que le levier de marche avant/arrière du
guidon n'entre pas en contact avec les poignées du
guidon. Ajustez le câble et les joints à rotule si
nécessaire.
5. Placez le capot de la courroie et serrez les quatre
vis.
6. Installez la protection frontale sur l'unité et serrez
les six vis.
7. Fixez les réservoirs sur l'unité.
8. Installez les tuyaux d'aspiration et les couvercles
des réservoirs.
9. Si le modèle est équipé d'un système de soudure
sous pression, installez le compresseur et les
3 réservoirs de soudure sous pression. Consultez
également le manuel du système de soudure sous
pression 332230.
