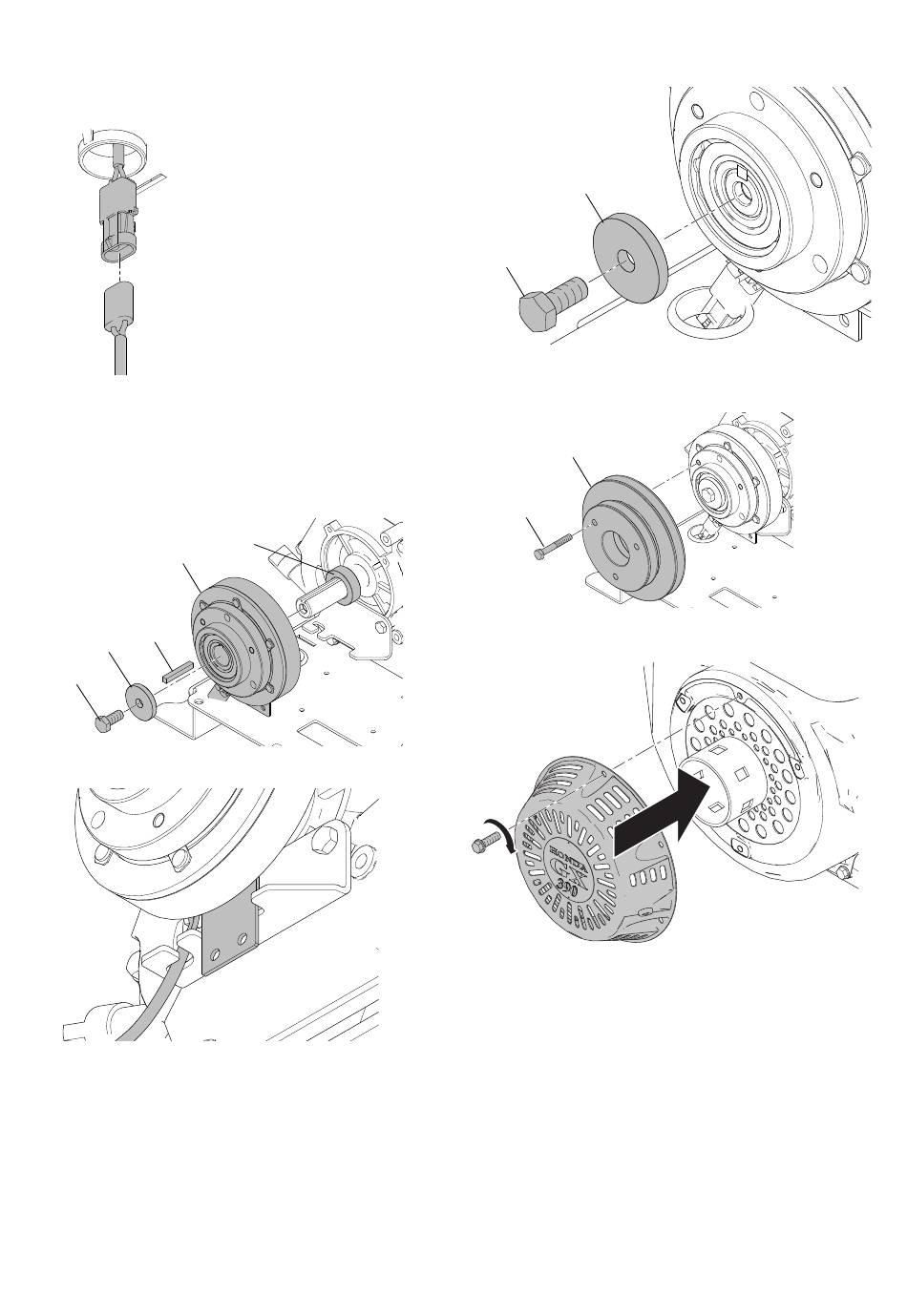

Remplacement de l'embrayage
9. Débranchez le connecteur de l'embrayage du
faisceau de câbles principal.
ti19212a

Installation

1. Placez l'entretoise (56) et la clé (60) sur le
vilebrequin. Faites glisser l'embrayage (57) sur
le vilebrequin.
57
60
58
59
2. Alignez l'embrayage et le câble dans le support.
3. Placez la rondelle robuste (58) et le boulon (59) sur
le vilebrequin. Serrez le boulon à un couple de 61
+/-7 N•m (45 +/- 5 pi.-lb). Placez un tournevis dans le
réservoir intégré du démarreur manuel pour
maintenir le vilebrequin.
24
56
ti19214a
ti19211a
58
59
4. Fixez la poulie (61) et serrez les trois vis (81) à un
couple de 13 N•m (10 pi.-lb).
61
81
5. Installez le démarreur manuel sur le moteur.
ti19692a
ti19216a
ti23918a
3A3710C Réparation - Pièces
