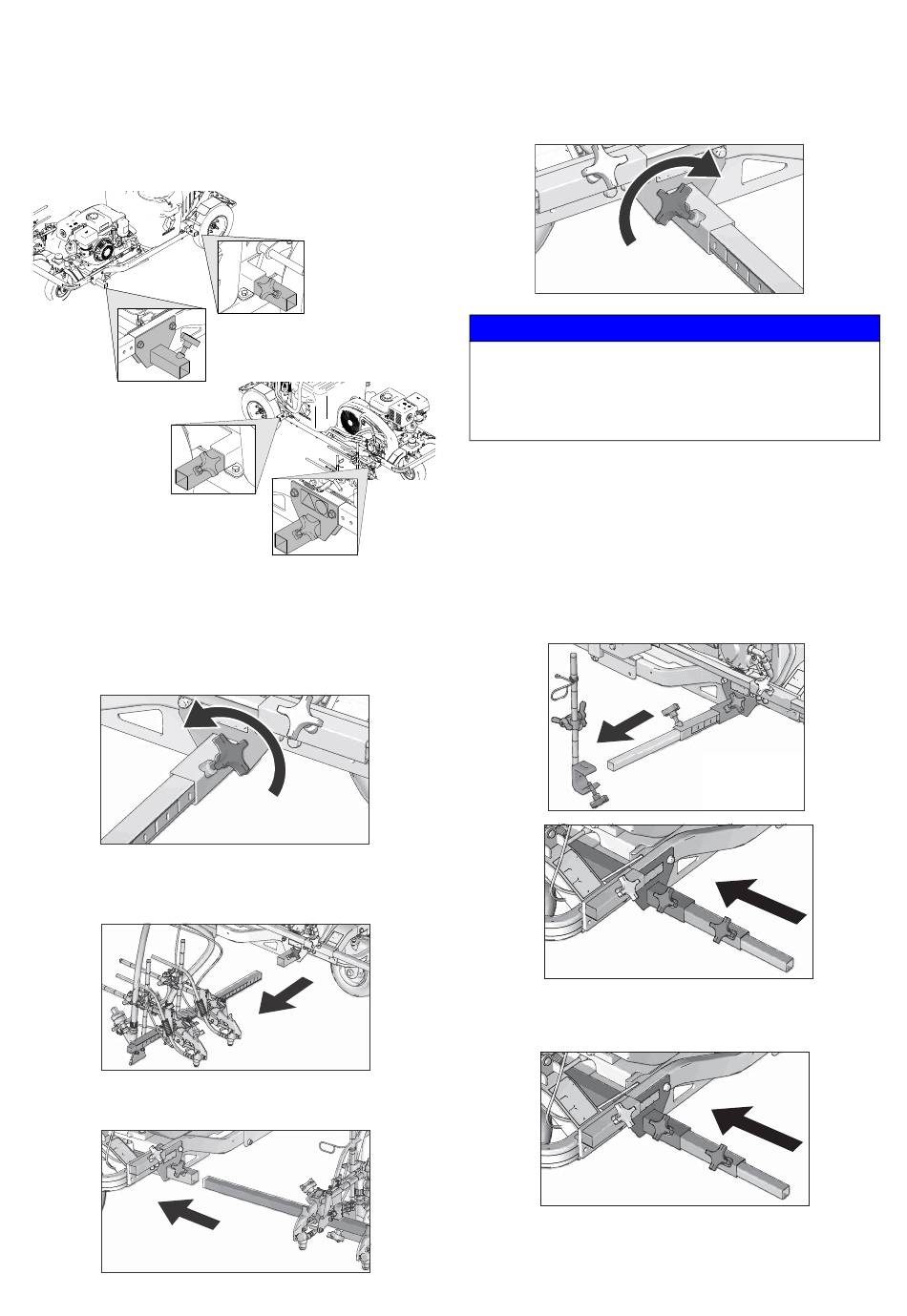

Montages du bras du pistolet

Cette unité est équipée de supports de bras de pistolet
avant et arrière, de chaque côté.
Changement de position du
pistolet (avant et arrière)
1. Desserrez le bouton de bras de pistolet et retirez-le
de la fente de montage du bras du pistolet.
2. Faites glisser l'ensemble de bras du pistolet
(y compris le pistolet et les flexibles) pour les
sortir de la fente de montage du bras du pistolet.
3. Faites glisser l'ensemble de bras du pistolet dans la
fente de montage du bras du pistolet souhaitée.
3A3760B Fonctionnement
ti18556a
ti18555a
ti28200a
ti28201a
ti28202a
4. Serrez le bouton de bras de pistolet dans la fente de
montage du bras du pistolet.
ti28203a
Assurez-vous que tous les flexibles, câbles et autres
fils passent correctement dans les supports et ne
frottent PAS sur une roue. Un contact avec une roue
peut provoquer des dommages aux flexibles, câbles
et autres fils.
Changement de position du
pistolet (gauche et droite)
Démontage
1. Desserrez le bouton de bras vertical du pistolet
contre la barre de montage du bras du pistolet et
retirez-le.
ti28205a
2. Montez la barre de montage sur le côté opposé de
la machine.
ti28205a
Mise en place du pistolet
AVIS
ti28204a
