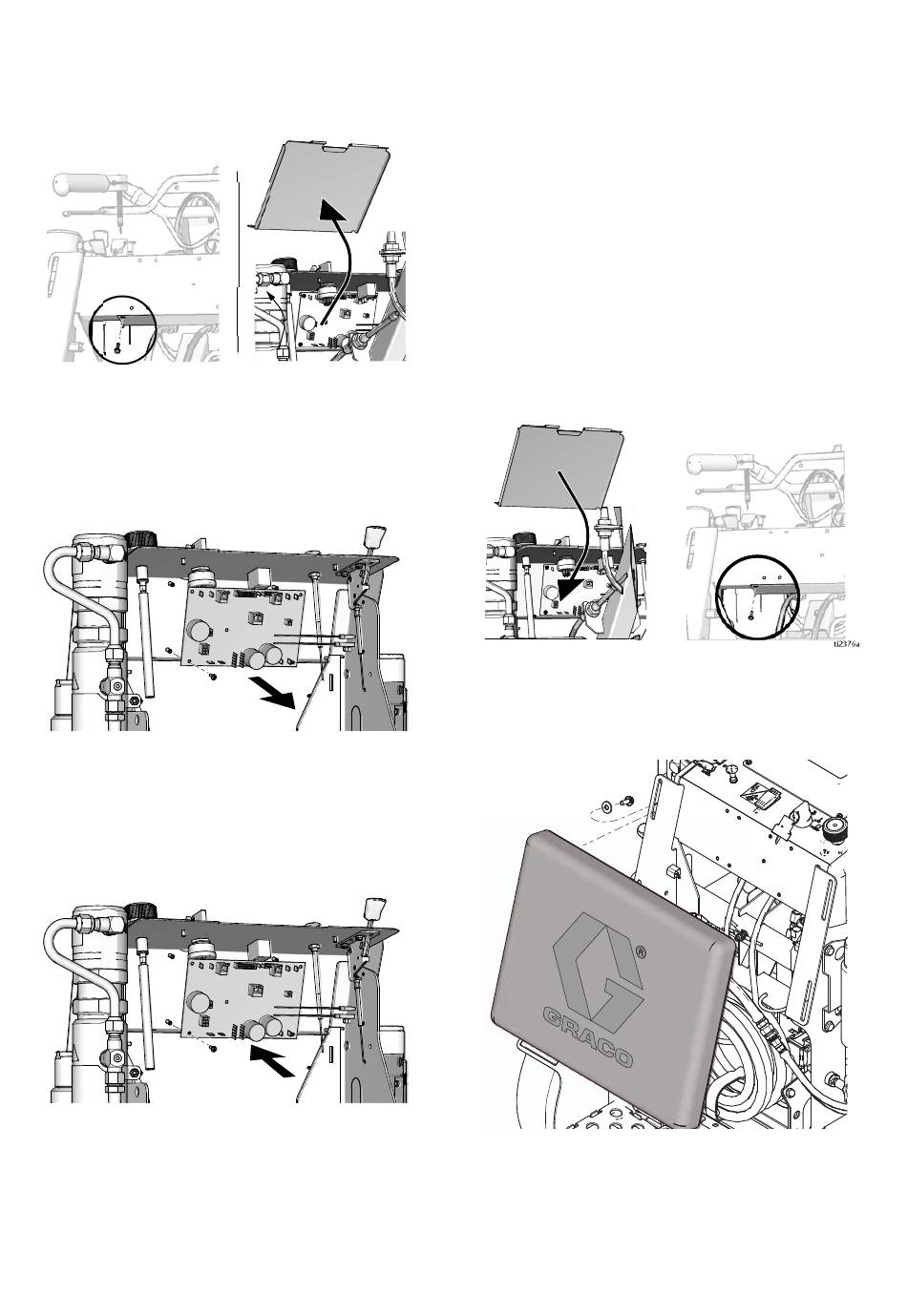

Remplacement de la carte de commande
7. Retirez les deux vis et la protection
anti-éclaboussures.
8. Débranchez tous les câbles de la carte de
commande.
9. Retirez les huit vis de montage de la carte de
commande, puis ôtez la carte de commande.

Installation

1. Installez la carte de commande à l'aide de huit vis
de montage.
2. Avant de raccorder les câbles à la carte de
commande, veillez à ce que tous les câbles passent
par au-dessus des deux câbles de direction.
30
3. Branchez tous les câbles à la carte de commande.
Consultez la section Pièces, page 50. Lorsque vous
vous tenez dans la position de l'opérateur, la pompe
numéro 1 est située sur la gauche.
4. Groupez et fixez les câbles à l'aide d'une attache,
à l'intérieur du câble du starter.
5. Groupez et fixez les câbles à l'aide d'une attache,
à l'extérieur du commutateur d'allumage.
6. Pour installer un fusible, consultez la section
Remplacement des fusibles, page 33. Vérifiez
les commandes, les commutateurs et l'affichage.
ti24973a 7. Fixez la protection anti-éclaboussures à l'aide de
deux vis.
8. Fixez le capot de commande à l'aide de six vis.
Consultez la section Démontage, étape 6.
9. Placez le coussin et serrez les quatre vis.
ti24074a
ti24075a
ti2376a
ti23930a
