Installation Des Moteurs De Roue; Remplacement Des Capteurs De Roue - Graco LineLazer V 250SPS Réparation

Moteurs de roue et roues arrière

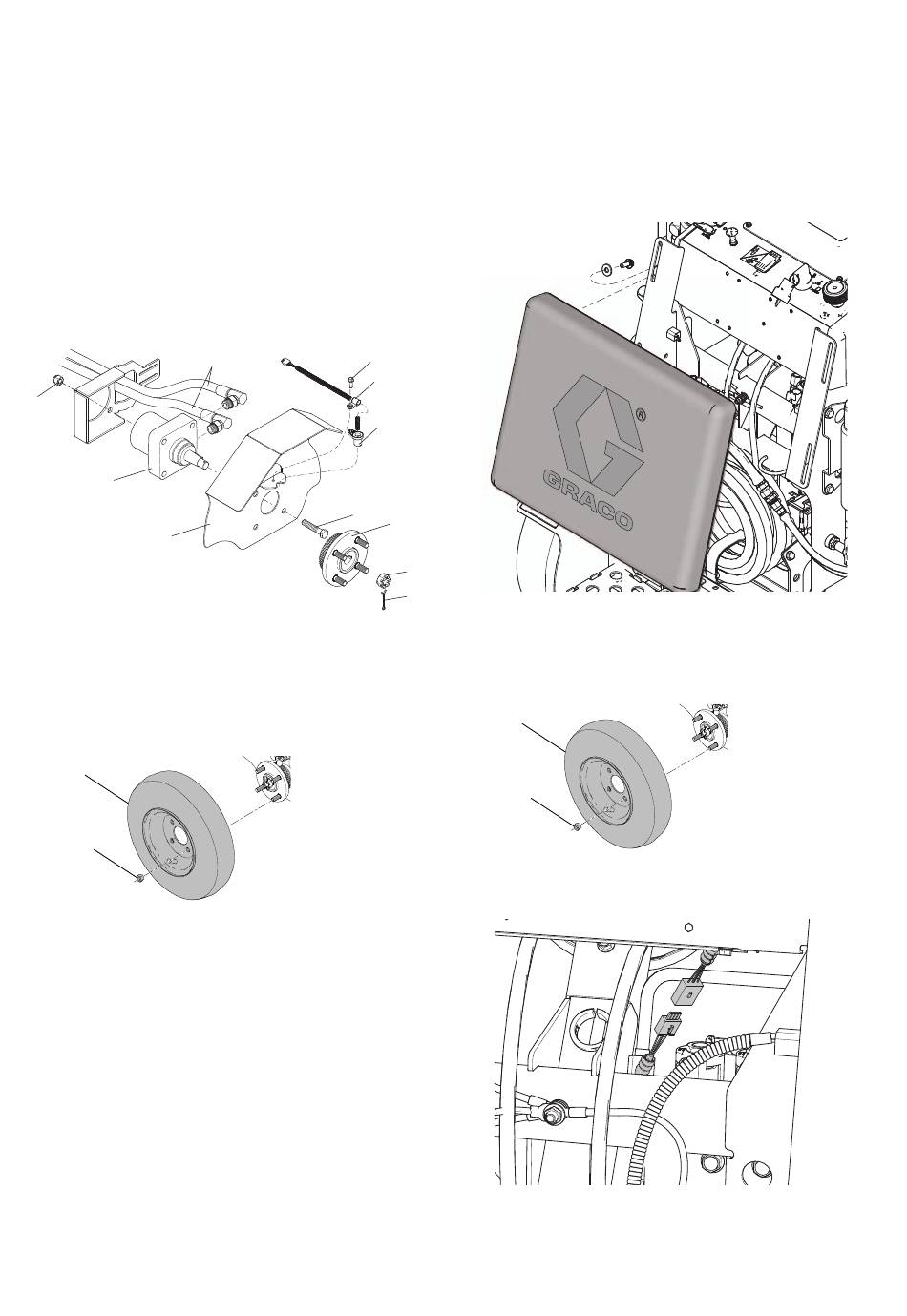

Installation des moteurs de roue

1. Branchez les deux flexibles hydrauliques (112) au
moteur de roue (21a) puis insérez-le dans le
châssis (1).
2. Fixez le moteur de roue (21a) et le garde-boue (19)
à l'aide des quatre boulons (78) et des
contre-écrous (79).
3. Installez le capteur de distance (4) et le collier de
serrage (5) à l'aide d'une vis (6) sur le garde-boue
(19).
79
21a
19
4. Remontez le moyeu (22b), l'écrou à créneaux (21b)
et la goupille (56).
5. Installez la roue (16) et les quatre écrous de roue
(22). Serrez les écrous de roue alternativement en
procédant en diagonale.
16
22
6. Purgez le circuit hydraulique. Consultez la section
Purge du circuit hydraulique à la page 12.
42
6
112
5
78
ti18589a
Remplacement des capteurs
de roue
Démontage
1. Desserrez les quatre vis et retirez le coussin.
4
22b
21b
56
ti23945a
2. Placez une chandelle sous le châssis, du côté
opposé du frein, puis soulevez-la.
3. Retirez les quatre écrous de roue (22) et la roue (16).
16
22
4. Débranchez le connecteur du capteur de roue du
faisceau de câbles.
ti23930a
ti18589a
ti19328b
3A3710C Réparation - Pièces
