Remplacement de la roue avant

Démontage

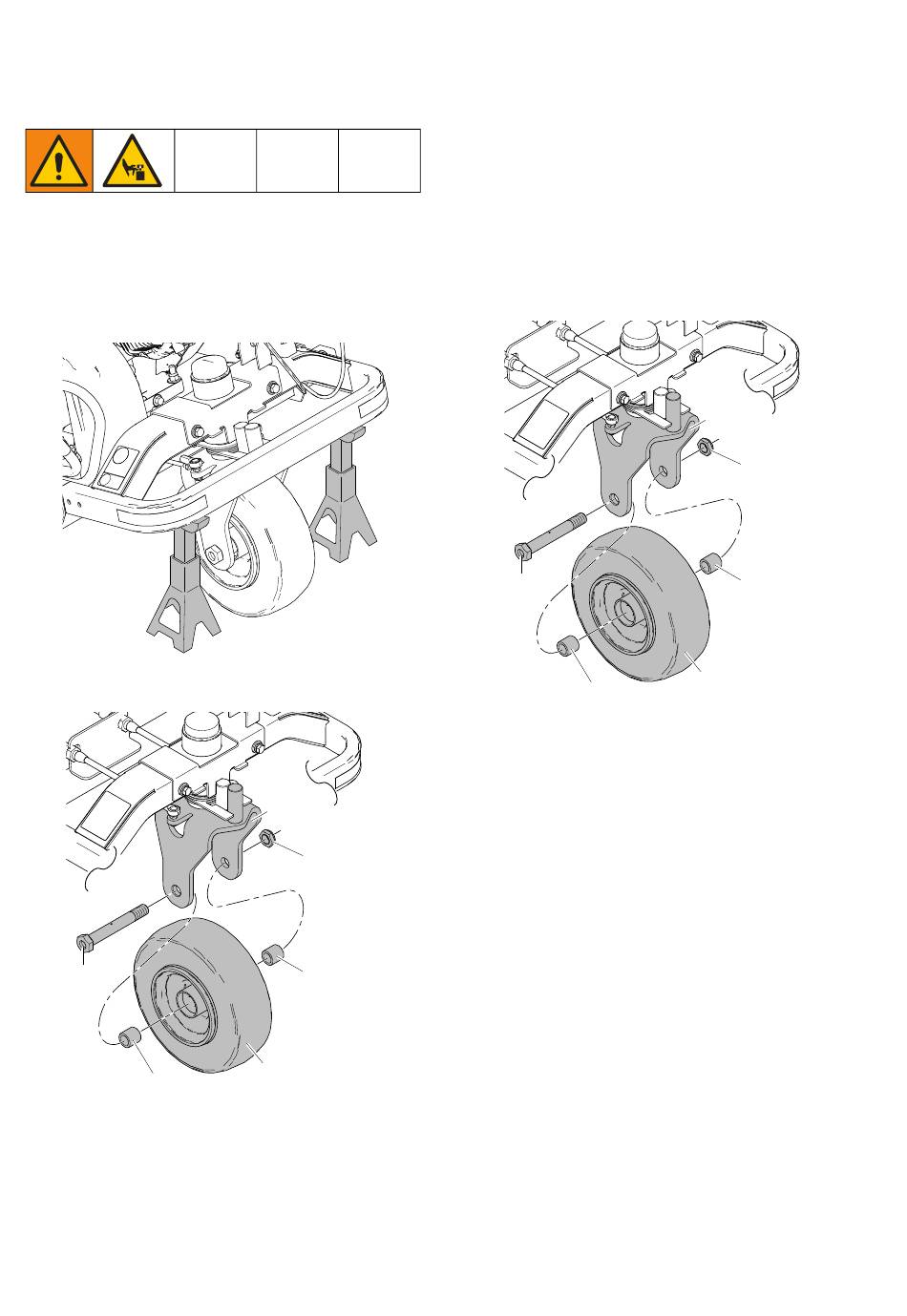

1. Enclenchez le frein de stationnement. Soulevez la
roue avant du sol et placez le châssis sur deux
chandelles.
2. Retirez le contre-écrou (39) du boulon de l'axe (37)
et ôtez le boulon de l'axe (37) de la fourche (34).
37
36
3. Retirez les deux entretoises (36) et la roue (35) de
la fourche (34).
3A3710C Réparation - Pièces
ti19693a
34
39
36
ti20125a
35

Installation

1. Insérez les deux entretoises (36) dans la roue (35)
et faites glisser cette dernière dans la fourche (34).
37
36
2. Insérez le boulon de l'axe (37) par la fourche (34),
les entretoises (36) et la roue (35).
3. Serrez le contre-écrou (39) sur le boulon de l'axe (37).
REMARQUE : une fois correctement fixée, la roue ne
doit pas osciller et doit pouvoir s'arrêter de rouler
rapidement.
4. Retirez les chandelles et testez le pulvérisateur
afin de vérifier qu'il effectue un traçage bien droit.
Ajustez le traçage si nécessaire (référez-vous au
manuel d'utilisation).
Remplacement de la roue avant
34
39
36
ti20125a
35
39
