Märkning av skärlinjen (se bild F)
En laserstråle visar sågklingans snittlinje. Arbetsstycket kan
nu exakt ställas in för sågning utan att det pendlande kling-
skyddet behöver öppnas.
– Koppla på laserstrålen med strömställaren 19.
– Märk upp linjen på arbetsstycket längs laserlinjens högra
kant.
Anvisning: Kontrollera innan sågning påbörjas att snittlinjen
är korrekt (se "Laserns justering", sidan 80). Laserstrålen kan
förändra läget t. ex. till följd av vibrationer vid intensiv
användning.
Fastspänning av arbetsstycket (se bild G)
För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.
Bearbeta inte arbetsstycken som är så små att de inte kan
spännas fast.
Fria ändan på långa arbetsstycken måste alltid pallas upp eller
stödas.
– Lägg an arbetsstycket mot vinkelanslaget 6.
– Skjut låsspindeln 7 mot arbetsstycket och spänn fast det
med hjälp av spindelvredet 9.
Lossning av arbetsstycke
– Lossa spindelvredet 9.
– Fäll upp snabbupplåsningen 8 och dra låsspindeln 7 bort
från arbetsstycket.
Arbetsanvisningar
Allmänna såganvisningar
Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot
sågklingan.
Bearbeta inte snedvridna arbetsstycken. Arbetsstycket
måste alltig ha en rak kant som läggs an mot anslagsskenan.
Fria ändan på långa arbetsstycken måste alltid pallas upp eller
stödas.

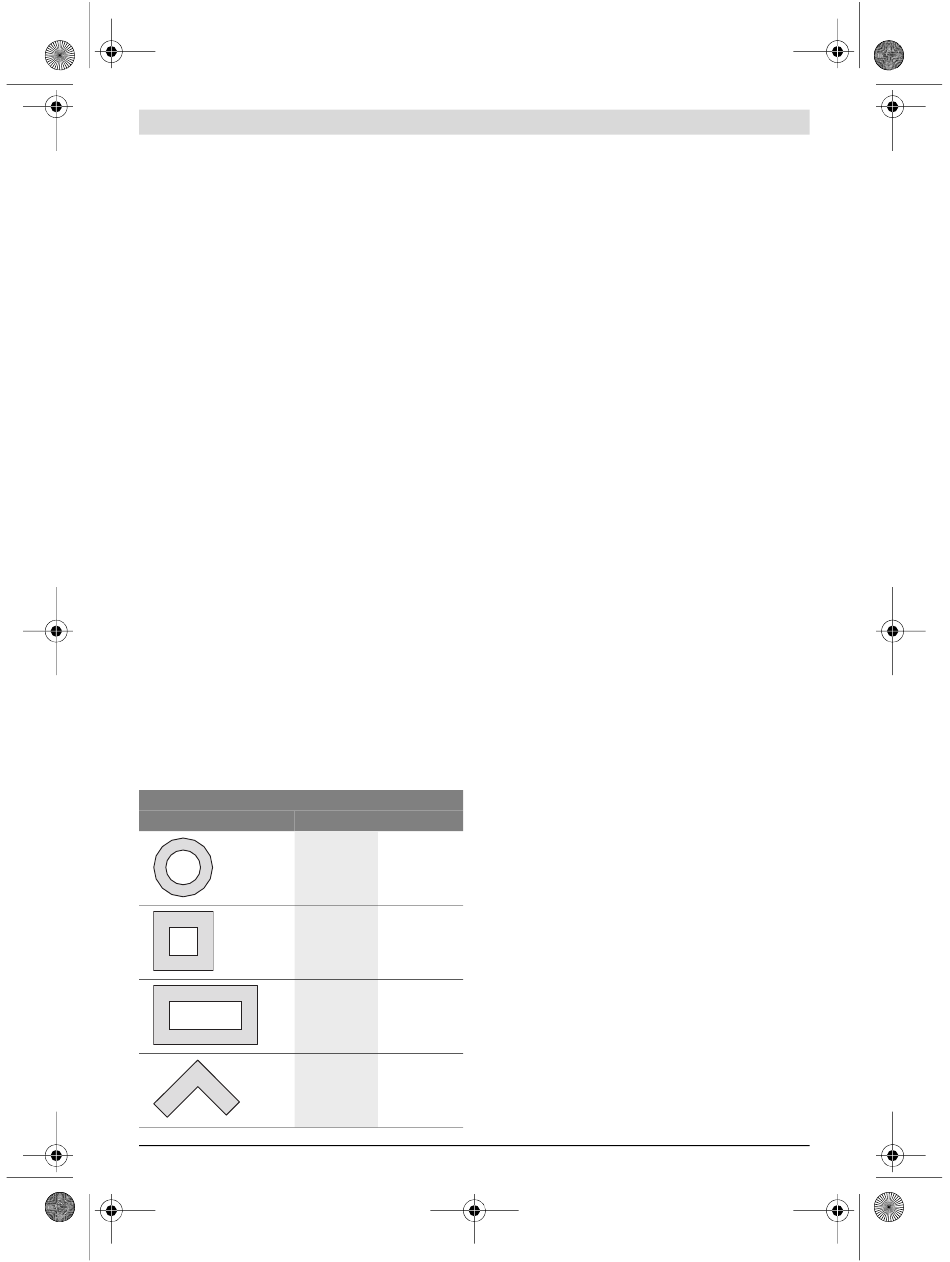

Tillåtna mått på arbetsstycket
Största arbetsstycke:
Arbetsstyckets form
100 x 100
158 x 80
110 x 110
Bosch Power Tools
Minsta arbetsstycke
(= alla arbetsstycken som går att spänna fast med
låsspindeln 7): Längd 80 mm
max. sågdjup (0°/0°): 115 mm
Damm-/spåutsug (se bild H)
Dammet från material som t.ex. blyhaltig målning, mineraler
och metall kan vara hälsovådligt. Beröring eller inandning av
dammet kan orsaka allergiska reaktioner och/eller andnings-
besvär hos användaren eller personer som uppehåller sig i
närheten.
Vissa metalldamm anses vara farliga, speciellt då i förbindelse
med legeringar som t.ex. zink, aluminium eller krom. Endast
yrkesmän får bearbeta asbesthaltigt material.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat
material.
Sågbladet 31 kan blockeras av damm, spån eller små bitar av
arbetsstycket i sågbordets fördjupning 25.
– Koppla från elverktyget och dra stickproppen ur vägguttaget.
– Vänta tills sågklingan har stannat helt.
– Dra ut spånlådan 24 och töm den helt.
 Undvik dammanhopning på arbetsplatsen. Damm kan
Driftstart
 Beakta nätspänningen! Kontrollera att strömkällans
Operatörens position (se bild I)
 Stå alltid på sidan om sågklingan och inte i linje med
– Håll händerna, fingrarna och armarna på betryggande
– Lägg inte armarna i kors framför verktygsarmen.
Inkoppling (se bild J)
Geringsvinkel
För att spara energi, koppla på elverktyget endast när du vill
0° 45°
använda det.
115 Ø 90 Ø
– Tryck för Start ned strömställaren 17 och håll den ned-
Anvisning: Av säkerhetsskäl kan elverktygets strömställare
Till/Från 17 inte låsas, utan måste under drift hållas ned-
85 x 85
tryckt.
Bara genom att trycka på låsarmen 1 kan verktygsarmen föras
nedåt.
– För Sågning måste därför inte bara strömställaren dras
85 x 85
Mjukstart
Den elektroniska mjukstarten begränsar vridmomentet vid
inkoppling och förlänger motorns brukstid.
85 x 85
Urkoppling
– För Urkoppling av elverktyget släpp strömställaren
lätt självantändas.
spänning överensstämmer med uppgifterna på elverkty-
gets typskylt.
elverktygets sågklinga. Detta skyddar kroppen mot
eventuellt bakslag.
avstånd från roterande sågklinga.
tryckt.
utan också låsarmen 1 tryckas ned.
Till/Från 17.
