76 | Svenska
 Elverktyget levereras med en varningsskylt (visas på
bilden av elverktyget på grafiksidan med nummer 18).
 Rikta inte laserstrålen mot människor eller djur och
rikta inte heller själv blicken mot laserstrålen. Elverkty-
get alstrar laserstrålning i laserklass 1M enligt
EN 60825-1. Om blicken riktas direkt mot laserstrålen –
finns risk för att ögonen skadas – speciellt om optiska
instrument såsom kikare m.m. – används.
 Om laserstrålen träffar ögat, blunda och vrid bort huvu-
det från strålen.
 Använd inga optiskt samlande instrument som kikare
osv. för att betrakta strålningskälla. Dina ögon kan ska-
das.
 Rikta inte in laserstrålen på personer som ser genom en
kikare eller liknande. Dina ögon kan skadas.
 Gör inga ändringar på laseranordningen. De inställ-
ningsmöjligheter som beskrivs i denna bruksanvisning kan
du använda riskfritt.
 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i
en uppspänningsanordning eller ett skruvstycke hålls säk-
rare än med handen.

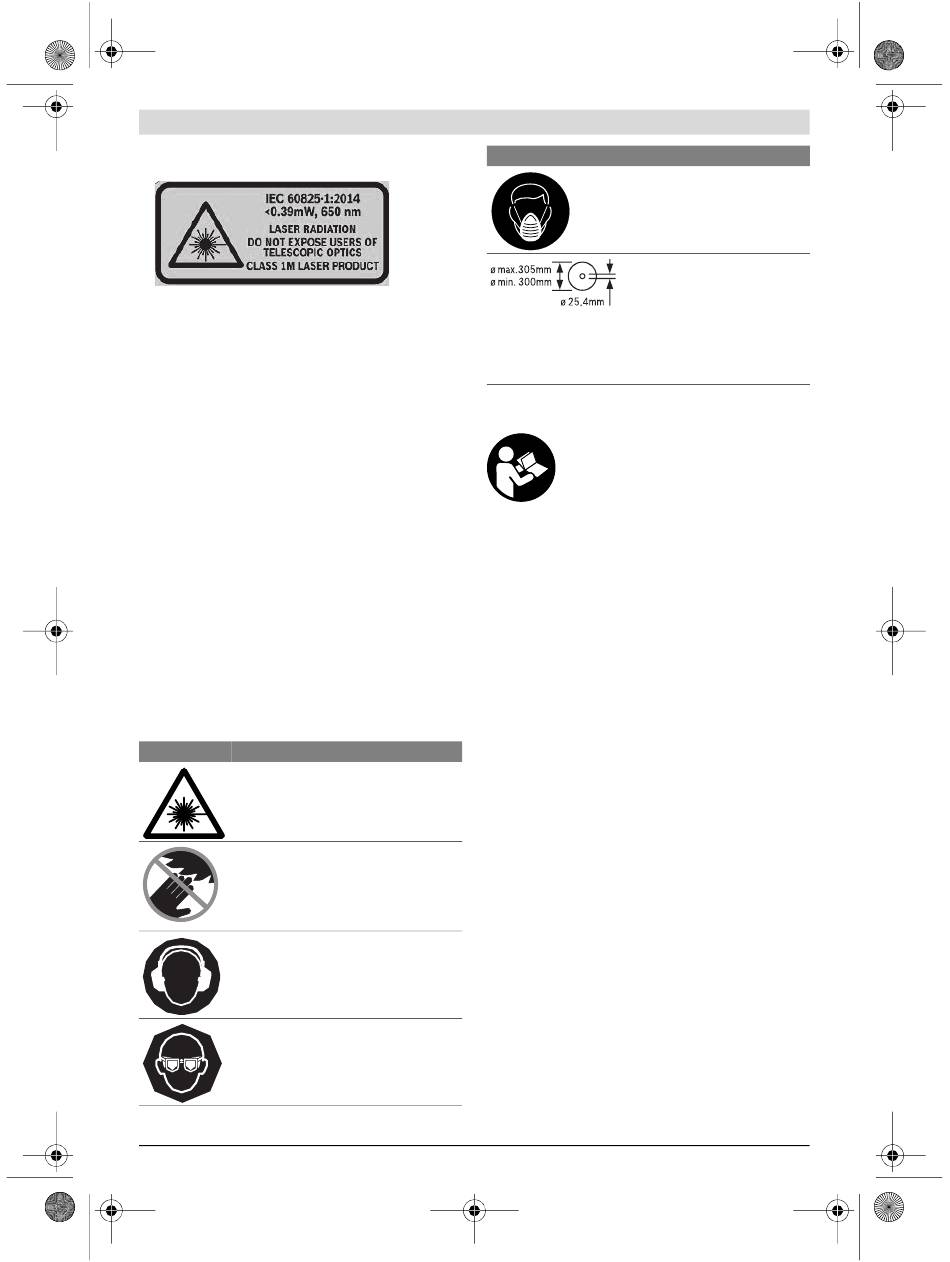

Symboler
Beakta symbolerna nedan som kan vara viktiga för elverkty-
gets användning. Lägg på minne symbolerna och deras bety-
delse. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.
Symbol Betydelse
 Laserstrålning
Exponera inte användarna för tele-
skop-optik
Laserprodukt i klass 1M
 Håll händerna på betryggande
avstånd från sågområdet när elverk-
tyget är påkopplat. Kontakt med såg-
bladet medför risk för personskada.
 Bär hörselskydd. Risk finns för att bul-
ler leder till hörselskada.
 Bär skyddsglasögon.
1 609 92A 340 | (16.12.16)
Symbol Betydelse
 Bär dammskyddsmask.
Beakta sågklingans dimensioner. Cen-
trumhålet måste utan spel passa på verk-
tygsspindeln. Använd inte reducerstycken
eller adapter.
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar
och instruktioner. Fel som uppstår till följd av
att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.
Ändamålsenlig användning
Elverktyget är avsett att användas som stationärt verktyg för
raka längs- och tvärgående kapningar med geringsvinkel på
upp till 45° i metall, med hjälp av ett sågblad och utan att vat-
ten används.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
1 Låsarm
2 Laserskydd
3 Spindellåsning
4 Pendlande klingskydd
5 Spånbox
6 Vinkelanslag
7 Låsspindel
8 Snabbupplåsning
9 Spindelvred
10 Spännspak för sågbordsförlängning
11 Sågbordsförlängning
12 Sexkantnyckel (6 mm)/krysspårsmejsel
13 Spänngrepp för fastställning av vinkelanslaget
14 Transportsäkring
15 Klingskydd
16 Handtag
17 Strömställare Till/Från
18 Laservarningsskylt
19 Strömbrytare för laser (laserlinje)
20 Transporthandtag
21 Täckplatta
22 Bygel
23 Monteringshål
