С помощта на удължителя на плота за рязане 11 работният
плот може да бъде увеличен наляво или надясно.
– Спуснете застопоряващия лост 10 надолу.
– Издърпайте удължителя на работния плот 11 до жела-
ната дължина навън.
– За фиксиране на удължителя на плота за рязане затег-
нете отново лоста 10 чрез повдигане нагоре.
Регулиране на ъгъла на скосяване (вижте фиг. Е)
Наклонът на среза може да бъде настроен в диапазона от
0° до 45°.
Основни ъгли са означени на ъгловата опора със съответ-
ни маркировки 6 gekennzeichnet. Позициите 0° и 45° се
осигуряват от съответните крайни опори.
– Освободете ръкохватката 13 на ъгловата опора 6.
– Завъртете ъгловата опора 6, докато стрелката на ъгло-
мера 33 покаже желания наклон на среза на скалата
34.
– Отново затегнете ръкохватката 13.
Обозначаване на линията на среза (вижте фиг. F)
Лазерен лъч Ви показва линията, по която циркулярният
диск ще реже. С нея можете прецизно да позиционирате
обработвания детайл, без да отваряте шарнирния предпа-
зен кожух.
– За целта включете лазерния лъч с пусковия прекъсвач
19.
– Подравнете предварително нанесената маркировка
върху детайла по десния ръб на лазерната линия.
Упътване: Преди да започнете разрязването, проверете
дали линията на среза е позиционирана правилно (вижте
„Настройване на лазера", страница 186). Напр. в резултат
на силни вибрации с течение на времето лазерният лъч
може да се измести.
Застопоряване на детайла (вижте фигура G)
За осигуряване на оптимална сигурност на работа трябва
винаги да застопорявате детайла.
Не обработвайте детайли, които са твърде малки, за да бъ-
дат застопорени.
Дълги детайли трябва да бъдат подпирани в свободния им
край.
– Поставете детайла до ъгловата опора 6.
– Допрете застопоряващия вал 7 до детайла и с помощта
на ръкохватката 9 затегнете детайла.
Освобождаване на детайла
– Развийте ръкохватката 9.
– Отворете приспособлението за бързо освобождаване 8
и отдръпнете застопоряващия вал 7 от детайла.
Указания за работа
Общи указания за рязане
Предпазвайте режещия диск от резки натоварвания и уда-
ри. Не излагайте режещия диск на странично натоварване.
Не обработвайте деформирани детайли. Детайлът трябва да
има винаги прав ръб, с който да се опира в опорната шина.
Дълги детайли трябва да бъдат подпирани в свободния им
край.
Bosch Power Tools

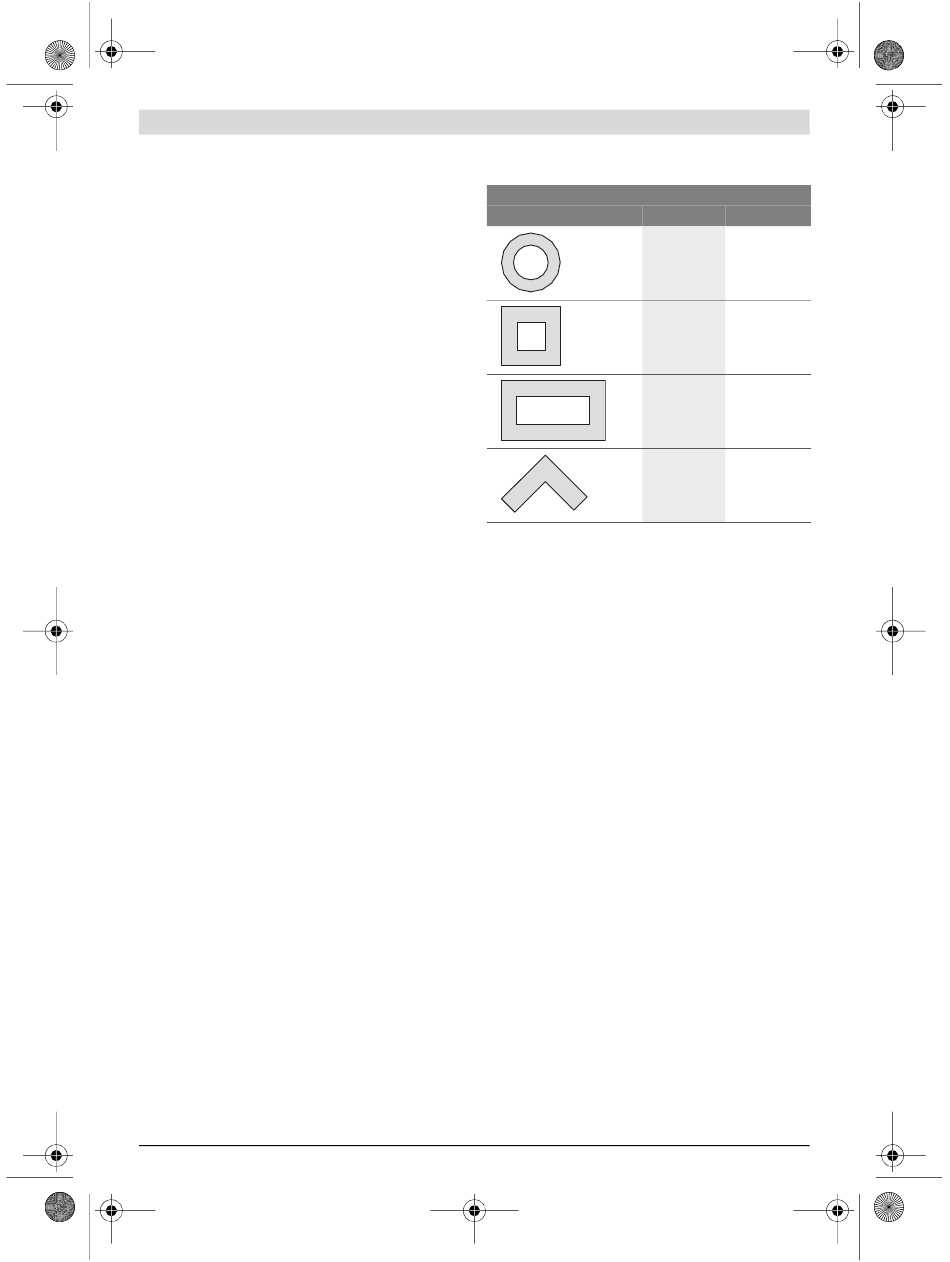

Допустими размери на обработвания детайл
Максимален размер на детайла:
Форма на детайла
100 x 100
158 x 80
110 x 110
Минимален размер на детайла
(= всички детайли, които могат да бъдат захванати с помо-
щта на застопоряващия вал 7):
дължина 80 mm
Макс. дълбочина на рязане (0°/0°): 115 mm
Изхвърляне на праха/стружките (вижте фигура H)
Праховете от материали като съдържащи олово бои, мине-
рали и метали могат да бъдат вредни за здравето. Допира
или вдишването на праховете могат да предизвикат алер-
гични реакции и/или заболявания на дихателните пътища
на работещия с електроинструмента или намиращи се
наблизо лица.
Определени минерални прахове се счита за опасни за
здравето, особено в комбинация със сплави напр. на ос-
новата на цинк, алуминий или хром. Допуска се обработ-
ването на азбестосъдържащи материали само от квалифи-
цирани техници.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с фил-
тър от клас P2.
Спазвайте валидните във Вашата страна законови разпо-
редби, валидни при обработване на съответните материа-
ли.
Режещият диск 31 може да бъде блокиран в отвора на пло-
та за рязане 25 от отложили се прах, стружки или малки от-
къртени парченца.
– Изключете електроинструмента и извадете щепесела
от контакта.
– Изчакайте, докато циркулярният диск спре напълно.
– Издърпайте навън чекмеджето за стружки 24 и изхвър-
лете съдържанието.
 Избягвайте натрупване на прах на работното място.
Прахът може лесно да се самовъзпламени.
Български | 185
Наклон
0° 45°
115 Ø 90 Ø
85 x 85
85 x 85
85 x 85
