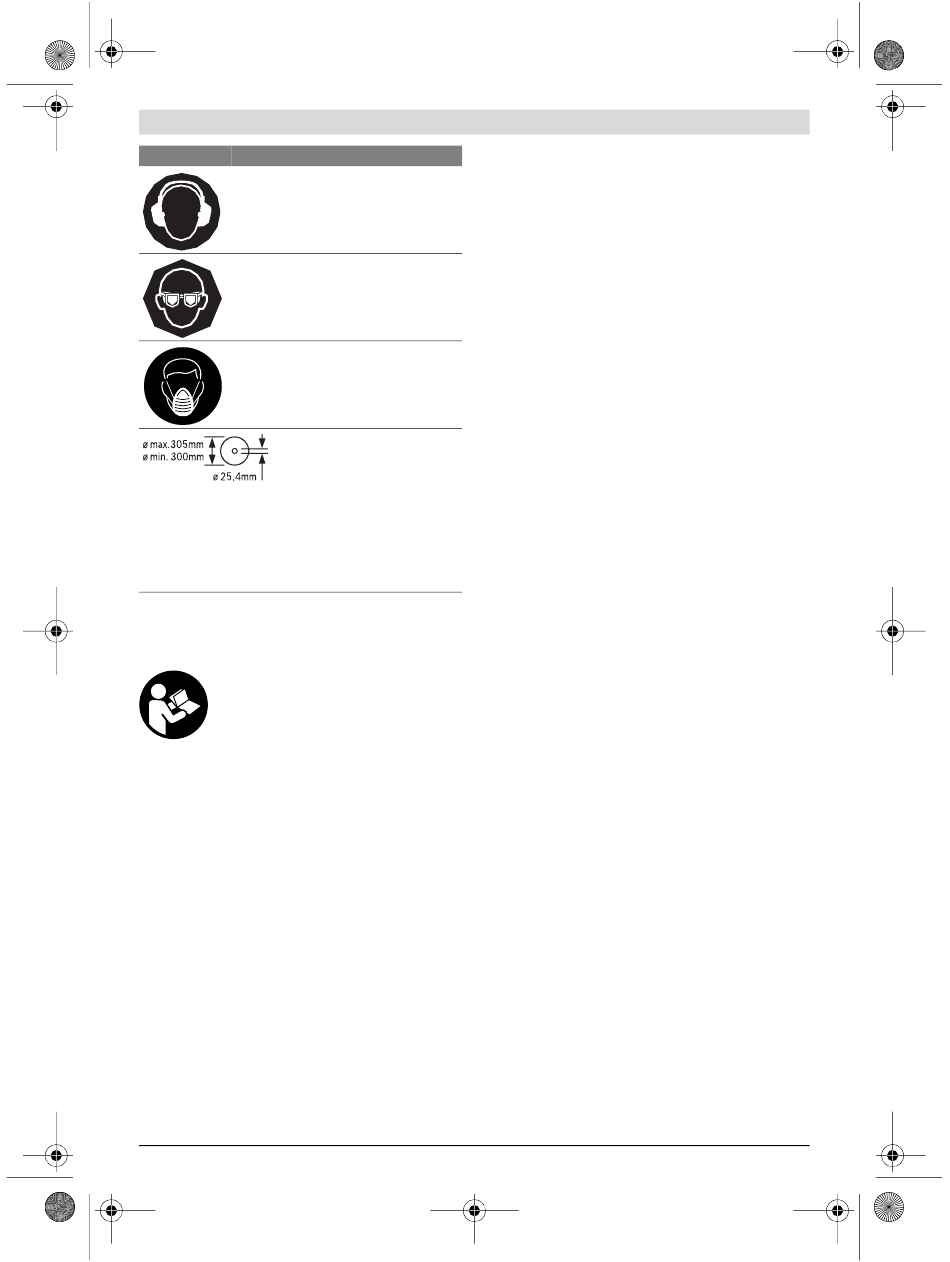

Simbolo Significato
 Portare cuffie di protezione. L'effetto
del rumore può provocare la perdita
dell'udito.
 Indossare degli occhiali di protezio-
ne.
 Indossare una maschera di protezio-
ne contro la polvere.
Tenere in considerazione le dimensioni
della lama di taglio. Il diametro del foro de-
ve combaciare perfettamente con l'alberi-
no portautensili e deve essere senza gioco.
Non utilizzare mai né riduzioni né adattato-
ri.
Descrizione del prodotto e
caratteristiche
Leggere tutte le avvertenze di pericolo e le
istruzioni operative. In caso di mancato ri-
spetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti
gravi.

Uso conforme alle norme

L'elettroutensile è destinato ad eseguire, come utensile da
pavimento e mediante apposite lame, tagli longitudinali e tra-
sversali ad andamento rettilineo e tagli obliqui fino a 45° in
materiali metallici, senza l'impiego di acqua.
Bosch Power Tools

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rap-
presentazione dell'elettroutensile sulle pagine con le rappre-
sentazione grafiche.
1 Leva di bloccaggio
2 Coperchio di protezione dal laser
3 Blocco dell'alberino
4 Cuffia di protezione oscillante
5 Contenitore raccoglitrucioli
6 Battuta di guida angolare
7 Asta filettata d'arresto
8 Sbloccaggio rapido
9 Manopola dell'asta filettata
10 Leva di bloccaggio della prolunga del banco per tagliare
11 Prolunga del banco per tagliare
12 Chiave esagonale (6 mm)/cacciavite a croce
13 Manopola di serraggio per la regolazione della battuta di
guida angolare
14 Dispositivo di sicurezza per il trasporto
15 Cuffia di protezione
16 Impugnatura
17 Interruttore di avvio/arresto
18 Targhetta di indicazione di pericolo del raggio laser
19 Interruttore ON/OFF del laser
(marcatura della linea di taglio)
20 Impugnatura per il trasporto
21 Piastra di copertura
22 Staffa
23 Forature per montaggio
24 Cassetto raccoglitrucioli
25 Tavolo per troncare multiuso
26 Vite di fissaggio inferiore
(piastra di copertura/cuffia di protezione oscillante)
27 Vite di fissaggio superiore
(piastra di copertura/cuffia di protezione oscillante)
28 Perni di guida
29 Vite esagonale a brugola per fissaggio della lama
30 Flangia di serraggio
31 Lama di taglio
32 Flangia di serraggio interna
33 Indicatore angolo
34 Scala per tagli obliqui
35 Vite di regolazione per posizionamento del raggio laser
(parallelismo)
36 Vite per indicatore angolo
37 Uscita radiazione laser
L'accessorio illustrato oppure descritto non è compreso nel volu-
me di fornitura standard. L'accessorio completo è contenuto nel
nostro programma accessori.
