RG45T-R Utilisation• Réparation • Entretien
Entretien

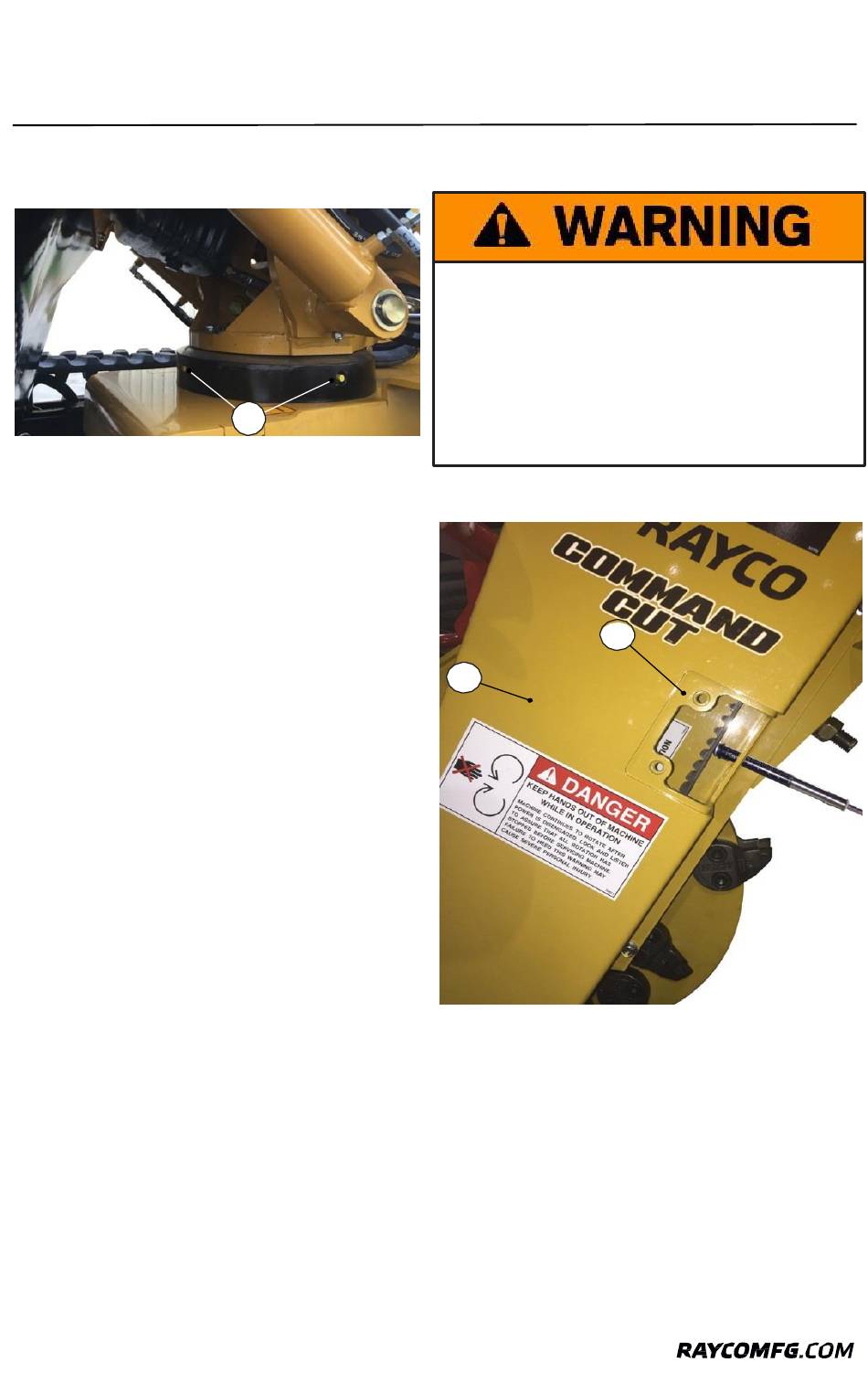

Couronne de pivotement
Vérifier
1. Abaissez le disque de coupe sur le sol.
2. Vérifiez visuellement la couronne de pivotement.
3. À l'aide de la flèche de coupe, relevez et abaissez
lentement les roues arrière tout en observant la
couronne de pivotement. Si vous observez un
mouvement excessif, faites réparer votre machine.
4. Vérifiez le couple sur tous les boulons de fixation et
assurez-vous qu'ils sont bien serrés. Réglez la clé
dynamométrique à 54,2 Nm (40 ft-lbs) et vérifiez tous les
boulons.
Lubrifier
Lubrifiez les bouchons graisseurs (1) de la couronne de
pivotement. (Un zerk graisseur doit être placé de chaque
côté de la couronne.)
Remarqueur doit ueur doit oit doit ueur doit de chaque cue
caque ce chzerk graisseur dozerk graisseur et nettoyez le
port de graissage.
44
1
Courroie du disque de coupe - Vérifier
et régler la tension
AVANT DE COMMENCER LES VÉRIFICATIONS OU DE RÉGLER LES
COURROIES OU LES CHAÎNES : ARRÊTEZ LA MACHINE, ASSUREZ-
VOUS QUE TOUTES LES PARTIES MOBILES SE SONT ARRÊTÉES,
RETIREZ LA CLÉ DU CONTACTEUR DE DÉMARRAGE DU MOTEUR.
FAITES PREUVE D'UNE EXTRÊME PRUDENCE AFIN D'ÉVITER TOUT
RISQUE DE MORT OU DE BLESSURES GRAVES. RESTEZ LOIN DES
COURROIES, DES CHAÎNES ET DU DISQUE DE COUPE LORSQUE CES
PIÈCES SONT EN MOUVEMENT !
À l'aide d'un calibre de tension, vérifiez la tension de la
courroie en pressant dessus au centre de la portée.
4
1. Retirez le capot de protection de la courroie (2). Le
disque de coupe doit pouvoir tourner librement (par ex,
sans rester sur le sol).
• La courroie doit présenter une déflexion de 0,95-
1,27 cm (3/8"-1/2") sous l'application d'une force de 9
kg (20 lbs).
• Utilisez une force de 9 kg avec une déflexion de 0,95-
1,27 cm lors de l'installation d'une nouvelle courroie.
Après environ 5-10 heures, la courroie commencera à
s'asseoir dans son assise et à supporter une force de 5-
6 kg (12-15 lbs). Avec une déflexion de 1,27 cm (1/2"). Si
la tension est acceptable, ignorez les étapes 2-7. Si la
tension est trop faible, suivez les étapes 2-7. Si la tension
est trop faible
2
