Une installation typique
1. Placez et montez le support de montage (Fig. 10) au moyen des vis et des
fixations prévus pour cet emplacement et ce matériel.
2. La lampe-torche étant sortie du berceau de charge, engagez les deux broches du
support de montage dans les fentes d'ajustement situées à la base du berceau de
charge ... roulez-le vers l'avant et par dessus la cheville de verrouillage à ressort Fig.
11). Assurez-vous que le berceau engage parfaitement la cheville. Pour enlever le
berceau de charge, il suffit d'appuyer sur la cheville avec l'index ou la pointe d'un
crayon à bill e (fermé) et d'inverser la procédure.
3. Branchez le connecteur à 2 broches, à serrage par friction et à résistance aux
vibrations dans le raccord du cordon d'alimentation c.c. ou dans le convertisseur c.a.
Nota: Ne tirez jamais sur les fils pour déconnecter les fiches. Le support de montage
de la lampe-torche à batterie rechargeable Mag-Lite (Mag-Lite® Rechargeable
Flashlight System™) permet d'enlever le berceau de charge du véhicule pour le
transporter chez soi, au poste ou au bureau pour une charge continue. L'on a prévu
un support de montage supplémentaire pour monter le support dans deux endroits
DN
différents.

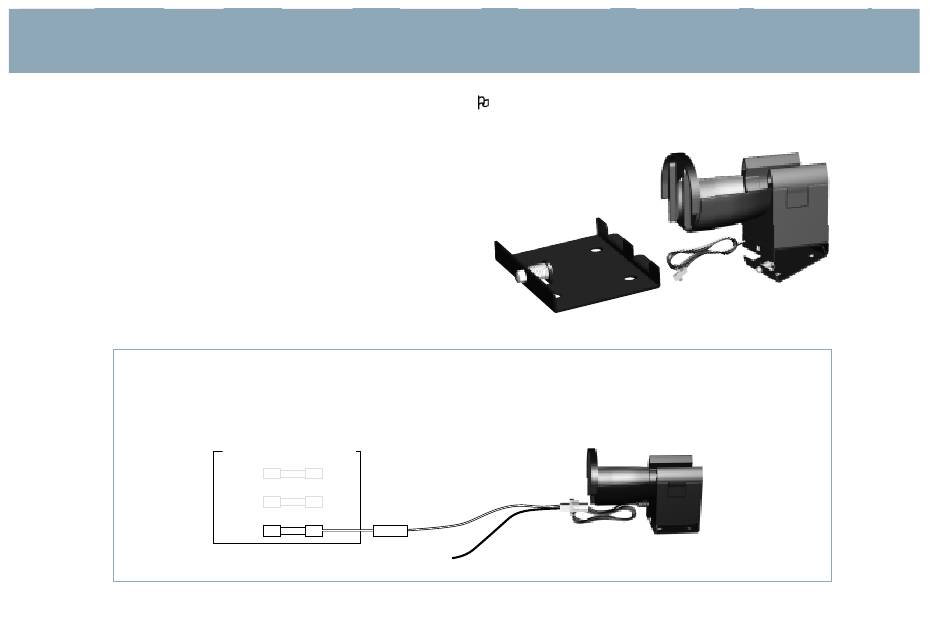

Raccordement direct–Installation pour véhicule – 12-14 volts seulement (ne convient pas aux
systèmes de 24 volts)
Fig. 19). Mag Instrument recommande d'utiliser seulement un circuit commuté par allumage (à fusibles); et, de préférence, le courant de sortie le plus
faible dont on dispose (maximum 5 ampères), c'est-à-dire,généralement,le fusible de la radio ou de l'accessoire. Le conducteur rayé (positif) est
raccordé à la sortie du fusible, et le fil de masse non marqué (négatif) devrait être fixé à une pièce métallique du châssis, qui sert de retour à la masse
de la batterie.
Fusibles commutés par allumage
Radio
Chauffage
Accessoire
Un cordon d'accessoire électrique de 4 pieds est prévu pour faciliter le raccordement direct du système rechargeable
Fig. 19
1 AMP
(Voir Remarque)
Conducteur noir (–)
Côté masse du fusible
relié à la masse
ATTENTION : Assurez-vous que les fils ne peuvent pas être
pincés. Un fil Un fil pincé peut causer un court-circuit immédiat; les fils
peuvent s'échauffer et faire fondre le plastique.
Fig. 10
Le berceau de charge
Conducteur
positif (+) (rayé)
Cordon du berceau de charge
Remarque : Pour une protection maximale de l'unité de recharge, il est
recommandé d'installer un fusible de 1 ampère dans le conducteur rayé (+).
