3. choix de l'emplacement de l'installation
L'emplacement d'installation de l'onduleur AURORA doit être choisi en fonction des considérations suivantes :
Choisir un endroit à l'abri du rayonnement solaire direct ou autres sources de chaleur.
Choisir un endroit suffisamment ventilé de manière à garantir une bonne circulation de l'air autour de
l'unité. Éviter les endroits où l'air ne peut pas circuler librement autour de l'unité.
Choisir un endroit qui permet de garder un espace suffisant autour de l'unité pour permettre une installation
aisée et l'extraction de l'appareil du support de montage.
En cas d'installation de plusieurs unités, éviter de superposer verticalement 2 unités pour ne pas surchauffer

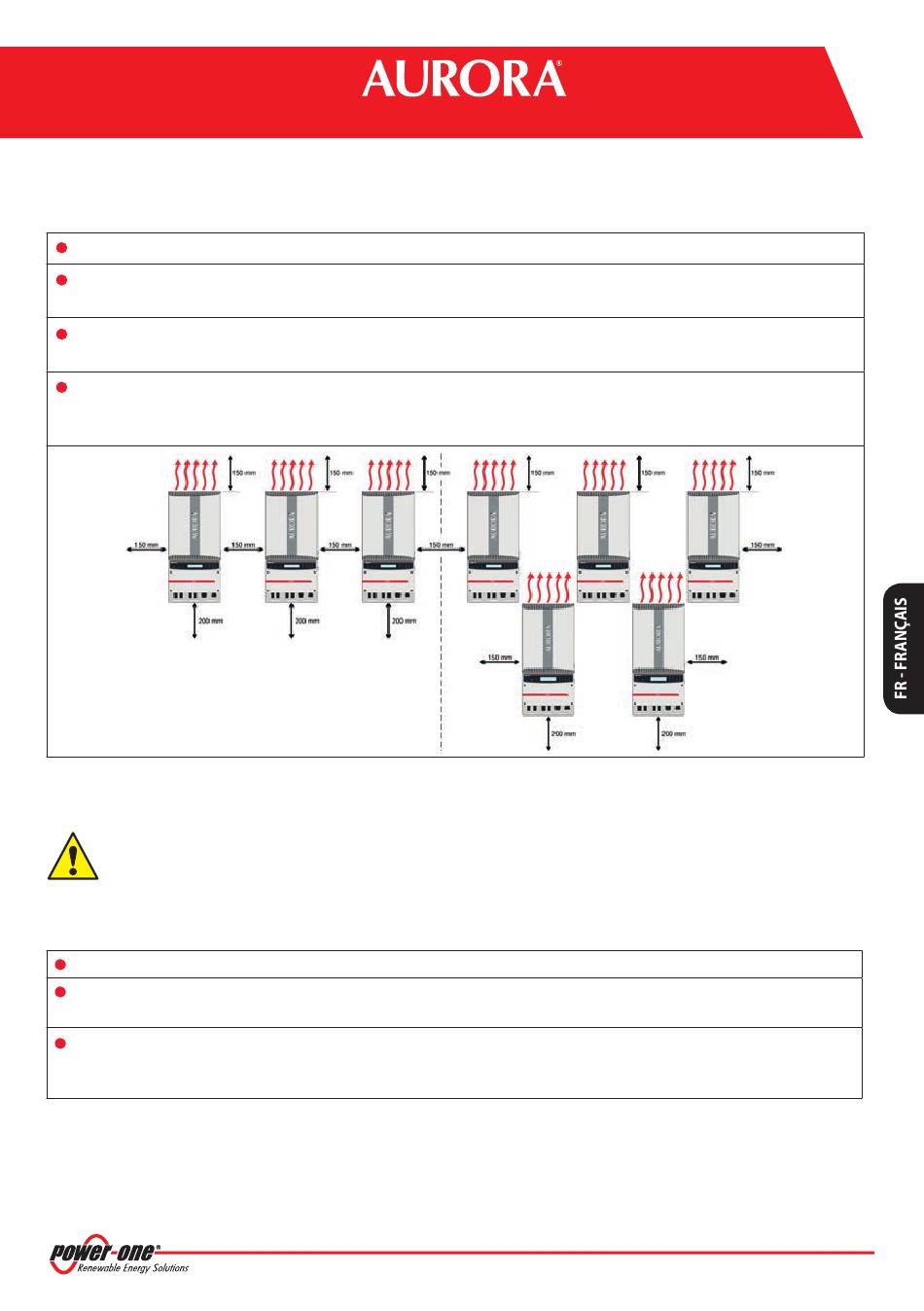

l'unité supérieure à cause de la chaleur produite par l'unité inférieure. Quelques exemples d'installations
multi-onduleurs sont représentés ci dessous
distances à garder autour de l'unité.
4. installation murale
L'onduleur AURORA doit être installé en position verticale, avec une inclinaison maximale de 5°.
Une inclinaison supérieure pourrait réduire la capacité de conversion de l'énergie et donc engendrer une
réduction du captage d'énergie.
Pour une bonne installation murale de l'onduleur, suivre le procédé suivant :
Réaliser des trous Ø10mm ayant 75 mm de profondeur à la hauteur des trous de fixation de la bride de support (détail [a])
Fixer la bride de support de l'onduleur au moyen des chevilles SX10 et des vis 6,3x70 fournies de dotation. La plaque
de fixation de l'onduleur ( (détail [B]) doit être placé en haut ; le PEM M6 de fixation (détail [c]) doit être placé en bas.
Accrocher l'onduleur au support de fixation (détail [B]) à la hauteur des guideaux dans la bride au dos de l'onduleur
(détail [d]). Fixer la partie inférieure de l'onduleur au PEM M6 sur la bride (détail [c]) au moyen de la vis M6x10 et de la
rondelle D.18. Se servir de la fente située dans la bride inférieure de l'onduleur (détail [e]).
Remarque : dans les modèles PVI-10.0/12.5-TL-OUTD, la bride de support permet uniquement la fixation de la partie
supérieure de l'onduleur à travers le procédé décrit plus haut. Pour fixer la partie inférieure de l'onduleur, en l'absence
du PEM M6, il faut réaliser des trous supplémentaires à la hauteur de la fente dans la bride inférieure de l'onduleur
(détail [E]), utilisant ensuite les chevilles SX10 et les vis 6,3x70 pour fixer cette partie au mur.
