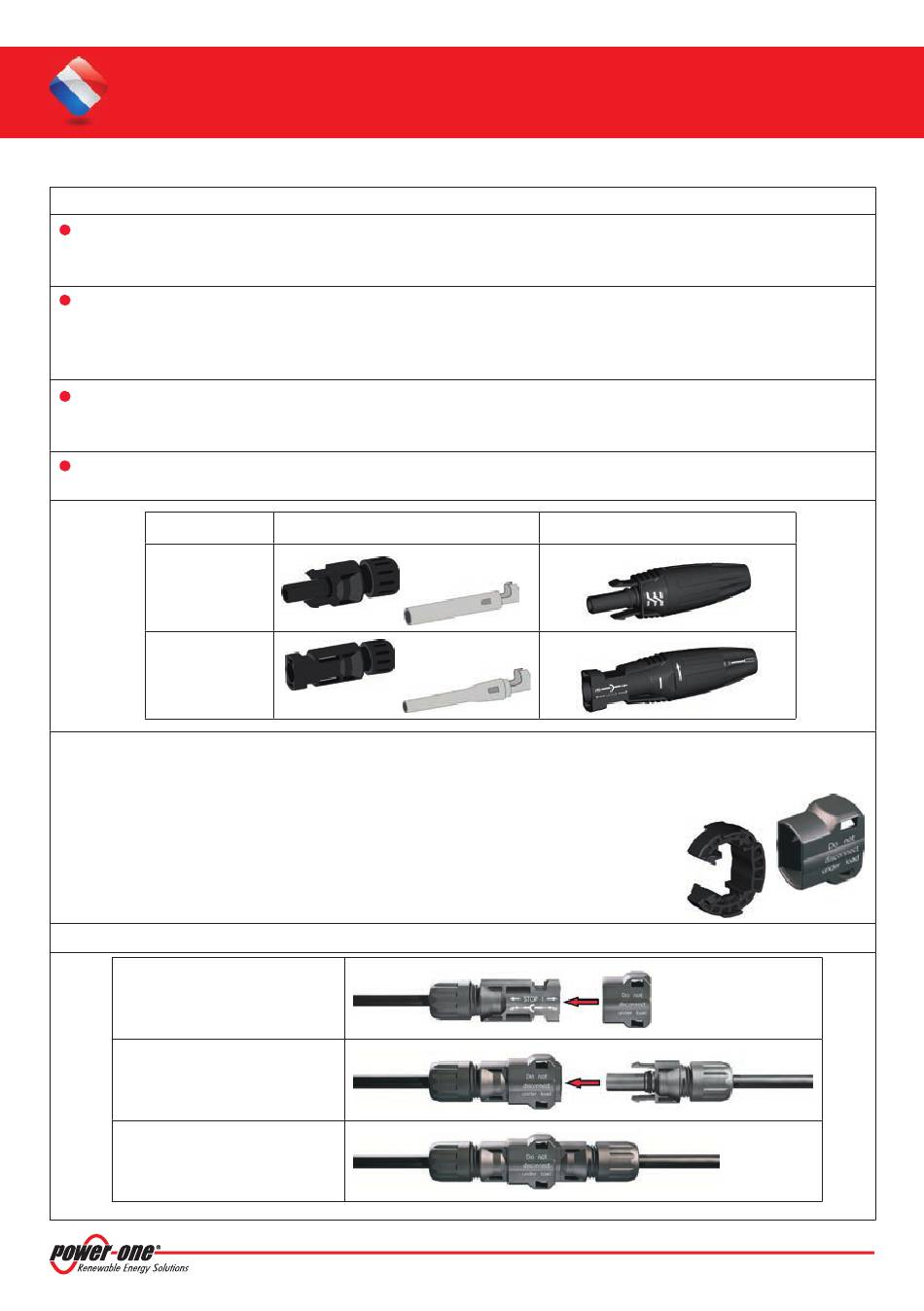

Vérifi er la polarité de chaque paire de câbles qui devra être reliée à l'entrée de l'onduleur : marquer le câble
relatif au pôle positif de manière à pouvoir le reconnaître du câble relatif au pôle négatif. En cas de plusieurs
chaînes, respecter la correspondance entre le pôle positif et négatif de chaque chaîne.
Vérifi er la tension en circuit ouvert de chaque paire de câbles qui doit être connectée en entrée sur
l'onduleur : la valeur ne doit en aucun cas dépasser la tension d'entrée maximale de l'onduleur. les tensions
qui dépassent les niveaux autorisés peuvent endommager l'unité de manière irréversible. les avaries
qui pourraient en résulter sur l'onduleur ne sont pas couvertes par la garantie.
Pour les modèles –FS, le courant d'entrée de chaque connecteur ne doit pas dépasser 12a (limite de courant
du fusible interne). Des valeurs plus élevées peuvent endommager le fusible. Pour tous les autres modèles, le
courant maximal appliqué sur chaque connecteur ne doit pas dépasser 20a.
Sertir aux câbles de chaîne ou bien aux câbles provenant des sectionneurs de chaîne (externes) les
contreparties des connecteurs MC4, tout en prenant soin à la polarité de la tension et au connecteur / borne.
POLARITÉ
positif
négatif
Remarque : la norme française UTE-15-712-1 requiert que des clips de rétention supplémentaires soient montés sur
les connecteurs d'entrée afi n d'éviter les risques de déconnexion accidentelle.
Remarque : ces clips de rétention ne sont pas fournis dans le kit d'assemblage de l'onduleur.
Les clips de rétention peuvent être commandés directement chez Power-One, avec les
références suivantes :
3G830020000 (pour les connecteurs Multicontat)
3G830010000 (pour les connecteurs Weidermüller)
procédure d'assemblage des clips de rétention et des connecteurs mc4 (connecteurs multicontat)
Insérer le clip de rétention
comme indiqué dans
la fi gure.
enserrer le connecteur
mâle dans le
connecteur femelle.
