Aurora PVI-3.0-TL-OUTD Manuel D'instructions page 12

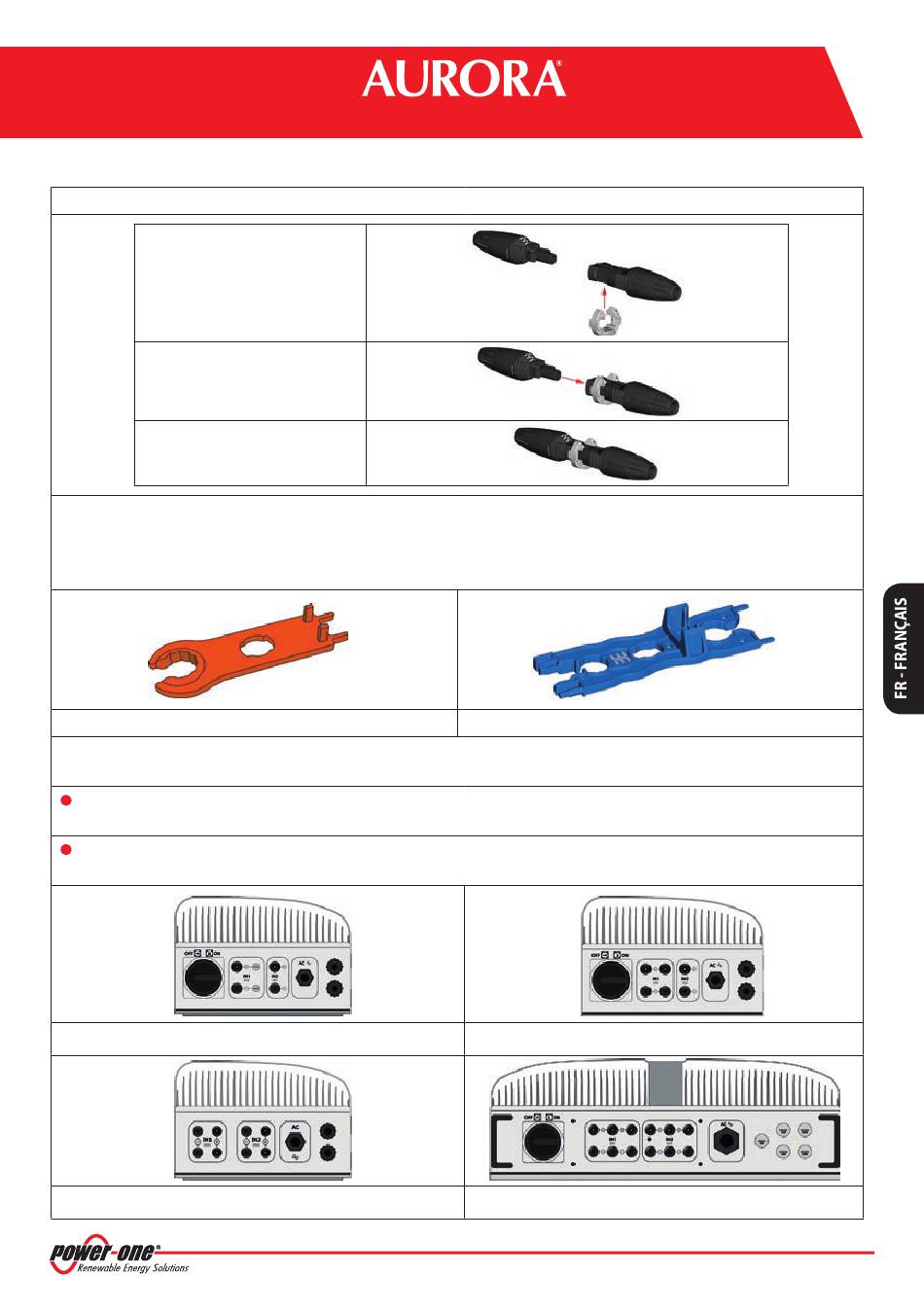

procédure d'assemblage des clips de rétention et des connecteurs Wm (connecteurs Weidermüller)
insérer le clip de rétention
comme indiqué dans
la figure.
enserrer le connecteur
mâle dans le
connecteur femelle.
Remarque : une fois assemblé, le clip de rétention ne peut pas être retiré.
Remarque : une fois le connecteur mâle inséré dans le connecteur femelle équipé du clip, ils ne peuvent
être déconnectés qu'à l'aide de l'outil spécifique illustré dans la figure ci-dessous.
multicontat
Remarque : L'outil de déconnexion des connecteurs MC/WM est disponible chez tous les distributeurs des produits
Power-One.
Veiller à ce que le sectionneur intégré (versions –S et –FS) soit sur OFF ou bien que les sectionneurs
externes soient ouverts.
Relier les connecteurs préalablement sertis aux connecteurs d'entrée dans la partie inférieure de
l'onduleur, tout en respectant la polarité.
partie inférieure de pVi-3.0/3.6-tl-outd(-s)
partie inférieure de pVi-5000/6000-tl-outd
onduleurs photovoltaïques
partie inférieure de pVi-10.0/12.5-tl-outd(-fs)
11 - fR
WeideRmülleR
partie inférieure de pVi-4.2-tl-outd(-s)
