Aurora PVI-3.0-TL-OUTD Manuel D'instructions page 10

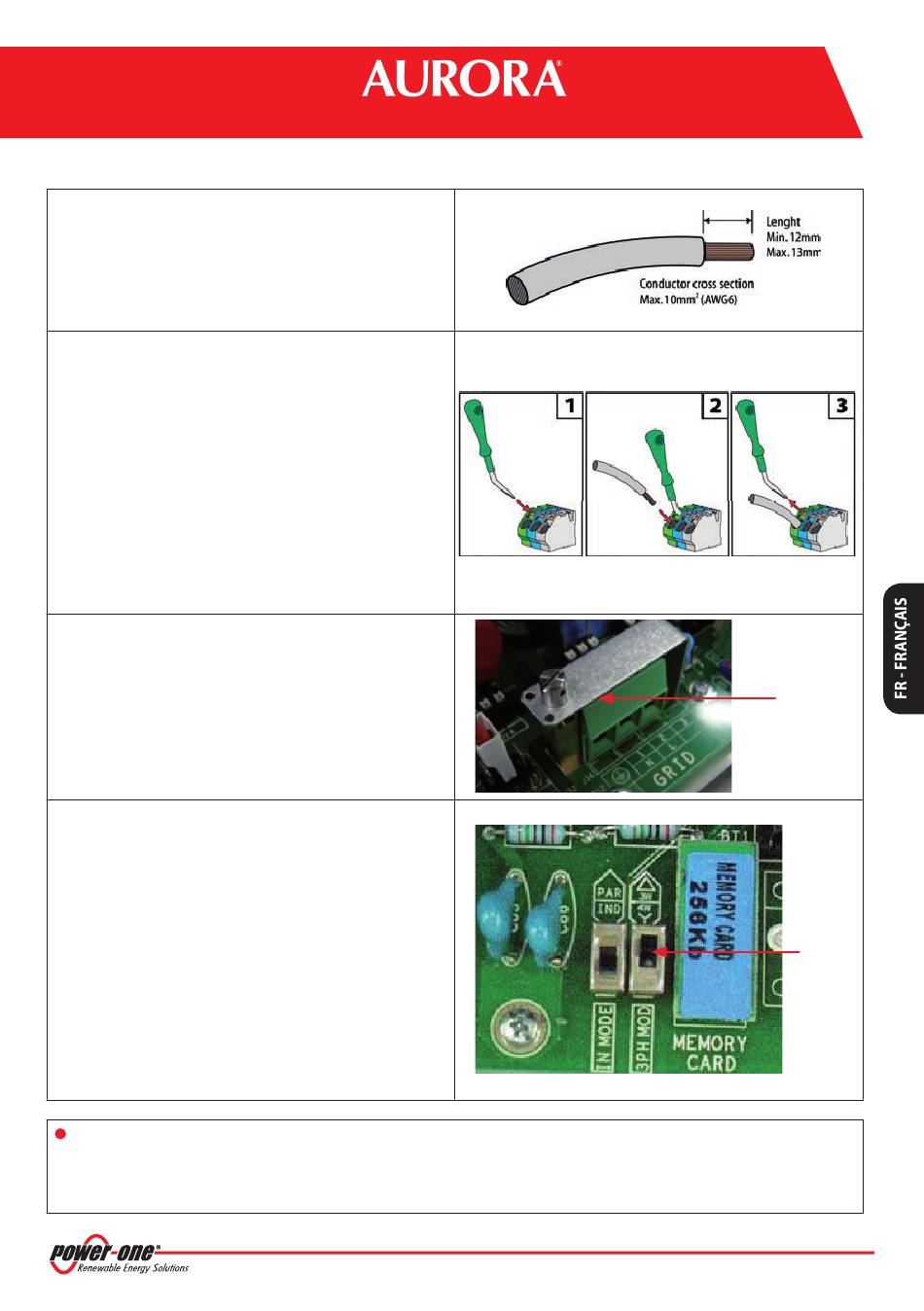

Remarque : les spécifi cations (section et longueur
maximales du conducteur) pour un câble CA simple sont
indiquées dans la fi gure ci-contre.
Remarque : dans le modèles PVI-5000/6000, le tournevis
WAGO est fourni dans le sachet d'accessoires. Cet outil
permet l'ouverture des contacts de la plaque à bornes.
Le procédé d'ouverture des contacts et de fi xation
des câbles est le suivant :
1) Insérer le tournevis dans la fente, le plat du tournevis
orienté vers le bas
2) Presser doucement le tournevis du haut vers le bas.
3) Insérer le tournevis tant que la borne ne sera pas
ouverte.
4) Insérer le câble dans la borne.
5) Enlever le tournevis.
Remarque : dans les modèles PVI-3.0/3.6/4.2/10.0/12.5-
TL-OUTD, il existe une petite tour métallique (détail [G])
qui permet, au moyen d'une bride et d'une vis percée
(détail [H]), la fermeture des contacts avec le plombage
correspondant.
Remarque : dans les modèles PVI-10.0/12.5-TL-OUTD,
la connexion du conducteur neutre (N) est facultative
et dépend du système dans lequel l'onduleur est
installé. Si le réseau CA auquel l'onduleur est connecté
comprend des dispositifs ou des onduleurs monophasés
qui pourraient créer un déséquilibre dans le système
triphasé, il est recommandé d'utiliser une confi guration
en étoile (triphasée +N).
Inversement, si le circuit ne comprend que des onduleurs
triphasés, il est préférable d'utiliser une confi guration
en triangle (neutre non connecté). Dans ce cas, le
sectionneur « 3ph MOD » doit être défi ni sur le symbole
Δ (détail [I])
Serrer le presse-étoupe et vérifi er s'il adhère correctement à la surface du câble, de manière à garantir la
tenue et donc le degré de protection environnementale. Pour le passage du câble jaune-vert, il est possible
d'utiliser l'un des trous situés sur l'onduleur : dans ce cas, retirer le bouchon à vis et utiliser le presse-étoupe
M20 pour le passage du câble.
onduleurs photovoltaïques
9 - fR
[h]
[i]
