Présentation
Cher client!
La société KS Tools vous remercie pour l'achat d'un de nos produits.
Vous trouverez dans ce guide toutes les informations nécessaires pour la sécurité et la bonne utilisation. Lisez pour
cela la notice et tenez vous aux remarques indiquées.
Cette notice utilisateur fait parti intégrante su grue mobile pliante et doit donc être conservée intacte.
Le fabricant n'est pas tenu responsable des blessures ou dégâts matériels qui peuvent être engendrées par une
mauvaise utilisation de l'appareil.
1. Securite et instructions d'utilisation
IMPORTANT : L'utilisateur doit avoir pris connaissance et compris le manuel d'instructions et les précautions avant
utilisation de la grue. La non - observation de ces précautions peut entraîner l'endommagement de la
grue et/ou des blessures corporelles.

2. Donnees techniques

Bien que tous les efforts nécessaires aient été faits pour garantir la véracité des informations communiquées dans ce
manuel au moment de l'impression, nous nous réservons le droit à des changements de dernières minutes.
Capacité de levage position 1 :
Capacité de levage position 2 :
Capacité de levage position 3 :
Capacité de levage position 4 :
Hauteur de levage max. min potence ext :
Hauteur de levage max. max potence ext : 88.1/2"
Longueur de potence position 1 :
Longueur de potence position 2 :
Longueur de potence position 3 :
Longueur de potence position 4 :
Hauteur châssis :
Longueur châssis :
Hauteur totale :
Largeur maximale du châssis :
Diamètre de roue :

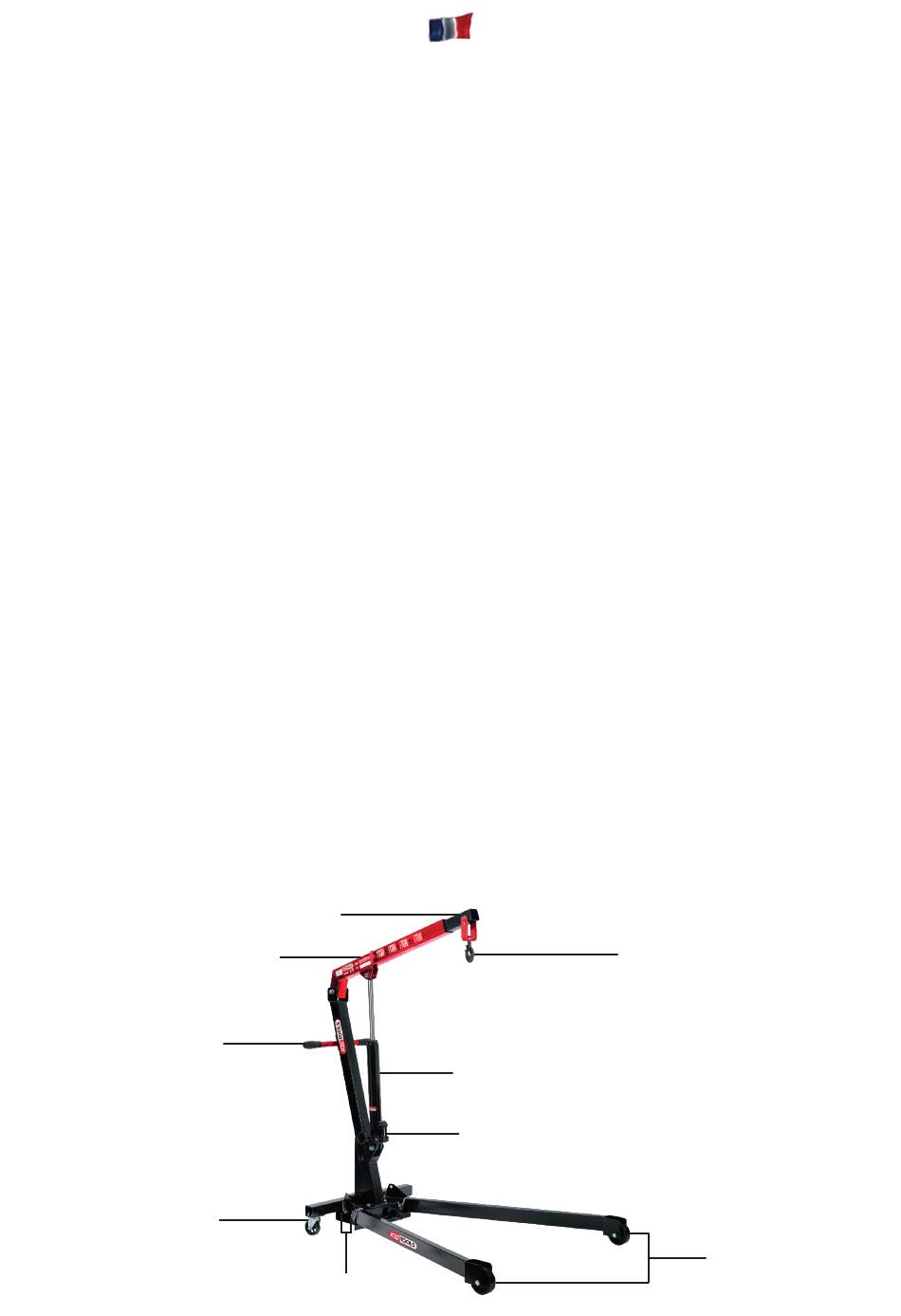

3. Construction
Boulon de blocage
de la potence
Poignée pousser
/ tirer
Roulettes arrières
1000 kg
750 kg
500 kg
250 kg
79.1/2"
35.1/2"
39"
42.1/2"
46"
1/4"
49.1/4"
55.1/8"
37.1/2"
23.1/2"
Potence
Chevilles de
verrouillage
AVERTISSEMENT :
- Ne pas excéder la charge maximale sous peine
d'endommager la grue.
- Utiliser la grue uniquement sur un sol stable.
L'utilisation de la grue sur toute autre surface non
adaptée entraînerait l'instabilité de la grue.
- Toujours bloquer les roues et la potence avant de
soulever une charge.
- Les écrous et boulons sont spécialement adaptés à
supporter des charges maximales et ne doivent pas
être rempla cés par des écrous et boulons de type
inférieur.
- Avant chaque utilisation, s'assurer que les écrous et
les boulons sont correctement insérés et serrés.
- Ne pas excéder la charge maximale autorisée figurant
sur la potence.
Crochet de
chargement
Unité hydraulique
de la pompe
Serrure de la pompe /
valve de sortie
Roues avants
