Pulsar RN 24V/2,5A Guide Rapide

www.pulsar.pl

tension d'alimentation max. 28V DC

sortie d'alimentation 24V DC/2,5A

étendue de réglage de la tension de sortie 22V÷Uin

stabilisation linéaire de la tension

conduction sans perte en dessous du seuil de stabilité
1. Notice technique.
1.1. Description générale.
Le réducteur de tension RN 24V/2,5A (RN25024) est destiné à réduire et stabiliser la tension DC entre 24÷28V

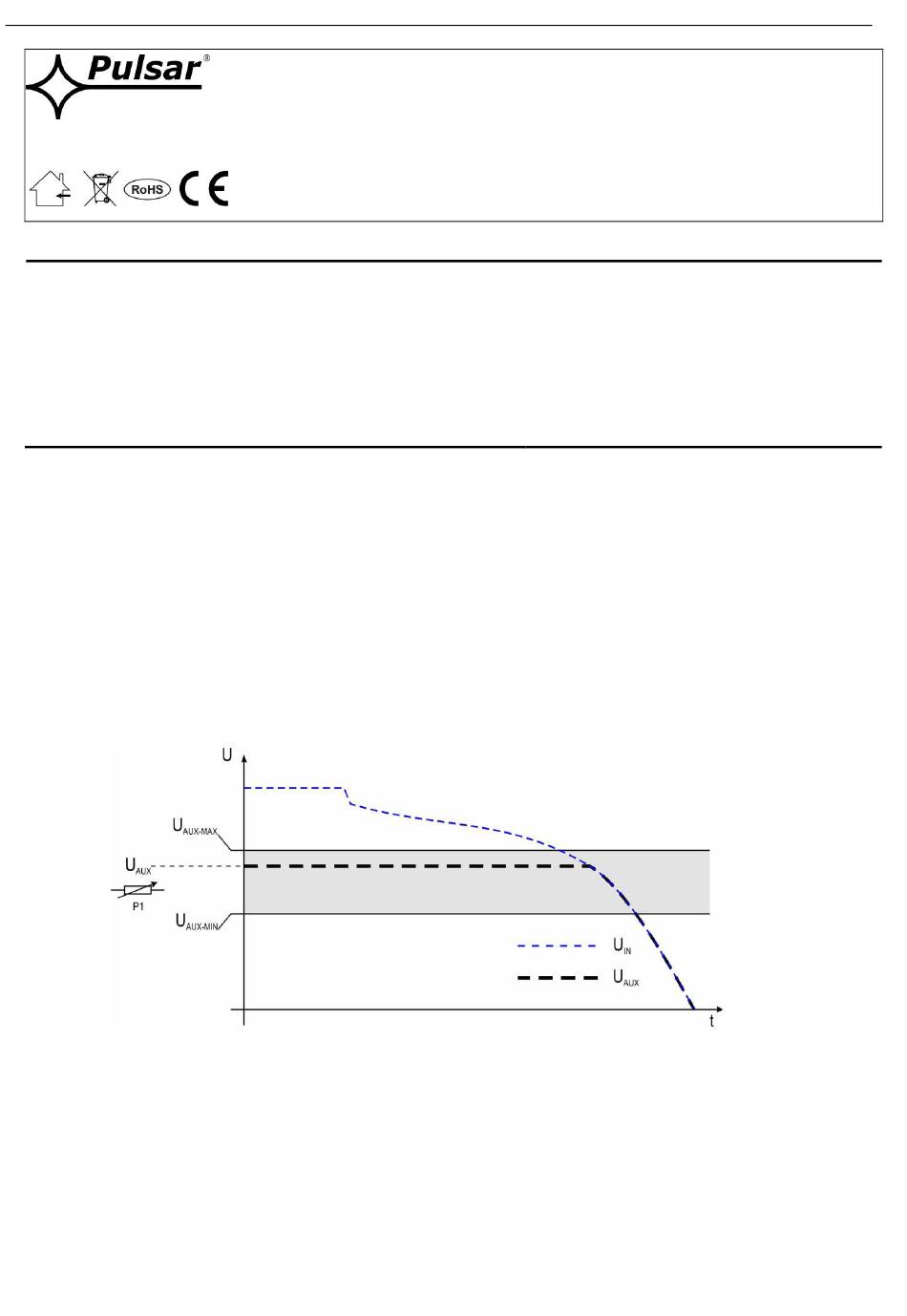

jusqu'à 24V (régulation 22V÷Uin DC). Lorsque la tension baisse en dessous du seuil de stabilité, nous avons à faire à
l'ouverture complète du transistor et à la conduction sans perte garantie par réducteur (baisse de tension ΔU<1%). Cela
permet d'utiliser complètement l'énergie stockée dans la batterie de l'alimentation lors du fonctionnent sur batteries.
Le réducteur RN25024 configuré avec l'alimentation tampon standard est destiné à alimenter sans interruption
les appareils nécessitant une tension stabilisée de 20V÷24V DC.
Le courant maximum de charge du réducteur est de 2,5A (puissance d'appareil récepteur P= 60W max.). La
sortie du réducteur RN25024 est munie de la protection contre surcharge (OLP) et contre court-circuit (SCP). Le
réducteur possède la signalisation lumineuse indiquant l'état de l'alimentation DC (CC) et de la sortie DC. Le module ne
dispose pas d'isolation galvanique entre entrée/sortie (IN-AUX), son fonctionnement se base sur le potentiel de masse
commun (0V) (bornes IN- et AUX- sont liées galvaniquement = borne commune).
RN25024
RN25024
v1.0
RN 24V/2,5A
Réducteur de tension DC
Édition: 4ème du 15.01.2016
Remplace l'édition: 3ème du 16.10.2014
Caractéristiques du module:
1

signalisation lumineuse LED

protections:

contre court-circuit SCP

contre surcharge OLP

garantie - 2 ans à compter de la date
de fabrication
FR
