- Page 1 PSU-S-12V/L-2A/5/FTA-TR-MC AWZ 250 v.2.2 Alimentation stabilisée, linéaire Edition: 2 du 25.05.2009 Remplace l’édition: 1 du 30.11.2007 31082009...
- Page 2 SOMMAIRE : 1. Notice technique. 1.1. Description générale 1.2. Schéma fonctionnel 1.3. Description des éléments et connecteurs de l'alimentation 1.4. Caractéristiques techniques 2. Installation. 2.1. Exigences 2.2. Procédure d'installation 3. Signalisation du fonctionnement de l'alimentation. 3.1. Signalisation optique 4. Maniement et exploitation. 4.1.
- Page 3 .2. Schéma fonctionnel (fig. 1). Fig. 1. Schéma fonctionnel de l'alimentation. 1.3. Description des éléments et des connecteurs de l'alimentation (tableau 1, tableau 2, fig.2). Tableau 1. Elément n° Description [Fig. 2] 1, 2, 3, 4, 5 signalisation optique de l’état des sorties ~AC~ signalisation d’alimentation AC (seulement PCB) F1, F2, F3, F4, F5 coupe-circuits dans le circuit de sortie (DC) P1 potentiomètre, réglage de la tension de sortie...

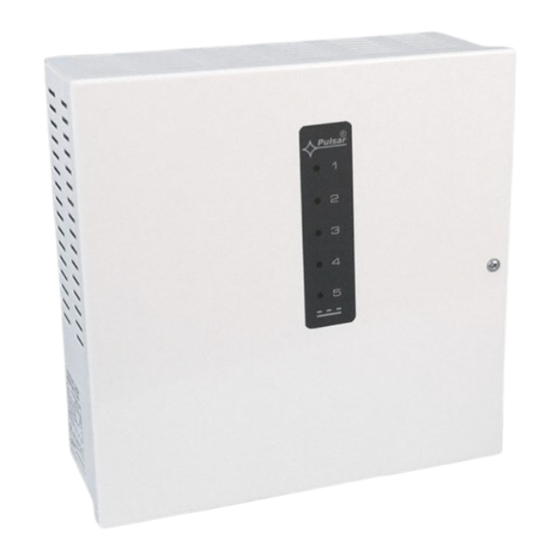

- Page 4 Fig. 2. Vue de l’alimentation.
- Page 5 1.4. Caractéristiques techniques: - les caractéristiques électriques (tab. 3) - les caractéristiques mécaniques (tab. 4) - la sécurité d’utilisation (tab. 5) - les paramètres d’exploitation (tab. 6) Caractéristiques électriques (Tab. 3). Tension d'alimentation 230V/AC (-15%/+10%) Fréquence d'alimentation 50Hz (47÷53Hz) Puissance d'alimentation P 24W max.
- Page 6 2. Installation. 2.1 Prescriptions. L’alimentation stabilisée doit être installée par un installateur qualifié qui possède des permis et certificats appropriés (selon le pays) pour réaliser les raccordements aux installations 230V/AC et aux installations à basse tension. ème Le dispositif doit être installé dans des locaux fermés, conformément à la II classe d'environnement, d’une humidité...
- Page 7 Fig. 3. Vue du panneau LED. 4. Maniement et exploitation. 4.1 Procédure en cas de court-circuit (fonctionnement de SCP) de la sortie de l’alimentation. Les sorties de l’alimentation AUX1÷ AUX5 sont protégées contre court-circuit par les court-circuits à fusibles (cartouches). En cas d’endommagement il faut changer le court-circuit (conforme à...
- Page 8 CONDITIONS GENERALES DE GARANTIE 1. Pulsar K.Bogusz Sp.j. (fabricant) accorde la garantie de deux ans sur la qualité du dispositif, à compter de la date d'achat marquée sur le justificatif d'achat). 2. En cas d'absence du justificatif d'achat au moment de déposer la réclamation une période de garantie de trois ans est prise en considération à compter de la date de fabrication du dispositif.
