Manuels Connexes pour Pulsar PSDC04124
Sommaire des Matières pour Pulsar PSDC04124

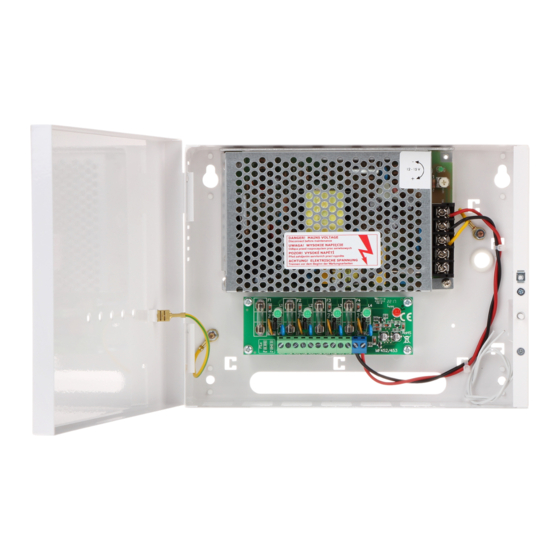

- Page 1 PSDC04124 v.1.4 PSDC 12V/4A/4x1A Alimentation adaptée aux 4 caméras HD - PTC/FUSIBLE EN VERRE FR** Édition: 13 du 19.10.2021 Remplace l’édition: 12 du 11.10.2017...
-
Page 2: Table Des Matières
PSDC04124 Caractéristiques de l’alimentation: sortie 4x1A/12V DC destinée à alimenter des sortie technique FPS signalant l’activation du 4 caméras HD coupe-circuit réglage de la tension de sortie 12V÷15 V DC protections: contre court-circuit SCP 4 sorties protégées par les coupe-circuits à... -
Page 3: Notice Technique
1. Notice technique. 1.1. Description générale. Alimentation stabilisée PSDC04124 destinée à alimenter des caméras HD ou d’autres dispositifs nécessitants une tension stabilisée de 12 V DC. L’étendue de réglage de la tension de sortie est réglée entre les valeurs 12V÷15 V DC (CC) à... - Page 4 PSDC04124 Fig. 2. Vue du circuit imprimé PCB de l’alimentation. Tableau 2. Eléments de l’alimentation (voir le fig. 3). Elément no. Description L-N connecteur d'alimentation 230 V AC, Connecteur de protection PE Module de l’alimentation , potentiomètre, réglage de la tension de sortie 12V÷15 V DC Signalisation lumineuse LED, l’état de l’alimentation DC du module principal de...
-
Page 5: Paramètres Techniques
PSDC04124 1.4. Paramètres techniques: - paramètres électriques (tableau 3) - paramètres mécaniques (tableau 4) - sécurité d’utilisation (tableau 5) - paramètres d’exploitation (tableau 6) Paramètres électriques (tableau 3). Tension d'alimentation ~ 200 - 240 V; 50/60 Hz Prise de courant... -
Page 6: Installation
PSDC04124 Sécurité d’utilisation (tableau 5). I (première) Classe de protection EN 62368-1 Niveau de protection EN 60529 IP20 Résistance électrique de l’isolation: - entre le circuit d'entrée (sectoriel) et les circuits de sortie de l'alimentation (I/P-O/P) 2500 V AC min. -
Page 7: Signalisation De Fonctionnement De L'alimentation
PSDC04124 3. Signalisation de fonctionnement de l’alimentation. L’alimentation possède la signalisation lumineuse indiquant son état de fonctionnement. La présence de la tension aux sorties est signalée par les diodes LED vertes sur le panneau frontal (la façade) du dispositif. La panne est signalée par la diode LED rouge [!] L... - Page 8 Il est interdit de jeter les dispositifs électriques ou électroniques avec d’autres déchets domestiques. D'après la directive DEEE (WEEE) adoptée par l'UE pour tout matériel électrique et électronique usé il faut appliquer d'autres moyens d'utilisation. Pulsar sp. j. Siedlec 150, 32-744 Łapczyca, Poland Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl,...
