www.pulsar.pl
•
tension d'alimentation max. 28V DC
•
sortie d'alimentation 24V DC /2,5A
•
étendue de réglage de la tension de sortie 22V÷Uin
•
stabilisation linéaire de la tension
•
conduction sans perte en dessous du seuil de stabilité
1. Notice technique.
1.1. Description générale.
Le réducteur de tension RN-2,5A/24V (RN25024) est destiné à réduire et stabiliser la tension DC entre 24÷28V

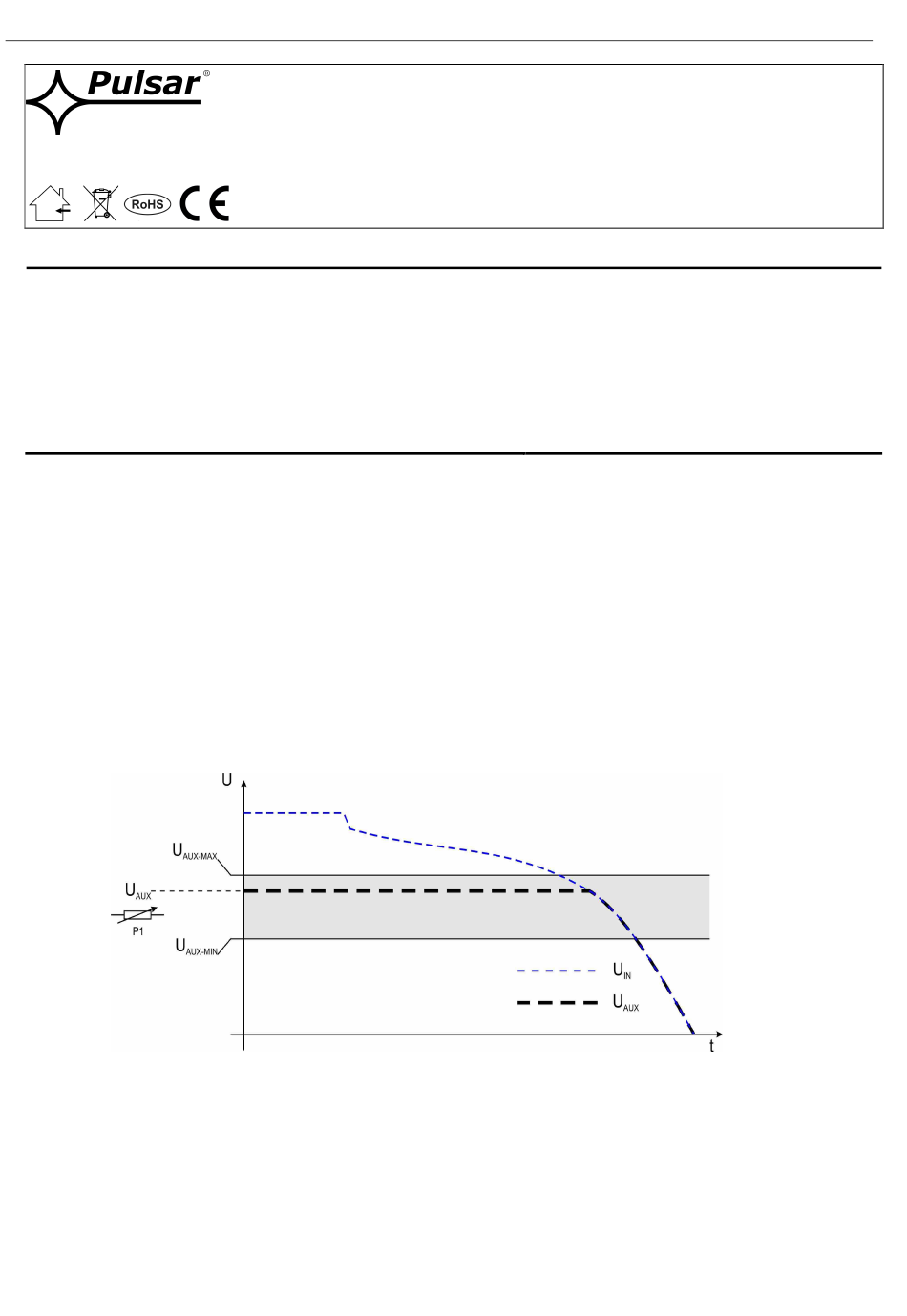

jusqu'à 24V (régulation 22V÷Uin DC). Lorsque la tension baisse en dessous du seuil de stabilité, nous avons à faire à
l'ouverture complète du transistor et à la conduction sans perte garantie par réducteur (baisse de tension ∆U<1%). Cela
permet d'utiliser complètement l'énergie stockée dans la batterie de l'alimentation lors du fonctionnent sur batteries.
Le réducteur RN25024 configuré avec l'alimentation tampon standard est destiné à alimenter sans interruption
les appareils nécessitant une tension stabilisée de 20V÷24 V DC.
Le courant maximum de charge du réducteur est de 2,5A (puissance d'appareil récepteur P= 60W max.). La
sortie du réducteur RN25024 est munie de la protection contre surcharge (OLP) et contre court-circuit (SCP). Le
réducteur possède la signalisation lumineuse indiquant l'état de l'alimentation DC (CC) et de la sortie DC. Le module ne
dispose pas d'isolation galvanique entre entrée/sortie (IN-AUX), son fonctionnement se base sur le potentiel de masse
commun (0V) (bornes IN- et AUX- sont liées galvaniquement = borne commune).
RN25024
RN25024
v1.0
RN-2,5A/24V
Réducteur de tension DC
Édition: 2ème du 03.07.2012
Remplace l'édition : 1ème du 04.05.2011
Caractéristiques du module :
1
•
signalisation lumineuse LED
•
protections:
•
contre court-circuit SCP
•
contre surcharge OLP
•
garantie - 5 ans à compter de la date
de fabrication
FR
Publicité
Sommaire des Matières pour Pulsar RN25024
- Page 1 1.1. Description générale. Le réducteur de tension RN-2,5A/24V (RN25024) est destiné à réduire et stabiliser la tension DC entre 24÷28V jusqu'à 24V (régulation 22V÷Uin DC). Lorsque la tension baisse en dessous du seuil de stabilité, nous avons à faire à...
- Page 2 RN25024 1.2. Schéma fonctionnel (fig.1). Fig. 1. Schéma fonctionnel du réducteur de tension. 1.3. Application typique RN25024. Fig.2. Application typique du réducteur de tension RN25024. 1.4. Description des éléments et des connecteurs du réducteur. Tableau 1. Description des éléments [fig.3] Diode IN LED –...
- Page 3 RN25024 Fig.3. Vue du réducteur de tension RN25024. 1.5. Paramètres techniques: - paramètres électriques (tableau 3) - paramètres mécaniques (tableau 4) Tableau 3. Tension d'alimentation max. 28V/DC (-/+5%) Tension de sortie < 24V DC nom. (+/- 0,6V) Étendue de réglage de la tension de sortie 22 V÷Uin (réglée en usine 24V DC)
- Page 4 1. Installer le boîtier, l’alimentation (armoire etc.) et mettre en place le câblage à l’aide de passe-câbles. 2. Installer le réducteur de tension RN25024 sur les broches de montage (les broches doivent être installées avant le montage du boîtier ou de l’armoire).
