AWZ200 1.2. Schéma fonctionnel (fig. 1). Fig. 1. Schéma fonctionnel de l’alimentation. 1.3. Description des éléments et des connecteurs de l'alimentation. Tableau 1. Eléments du circuit imprimé PCB de l’alimentation (voir le fig. 2). Elément no. Description Connecteur: l'entrée d'alimentation AC (CA)⃰...

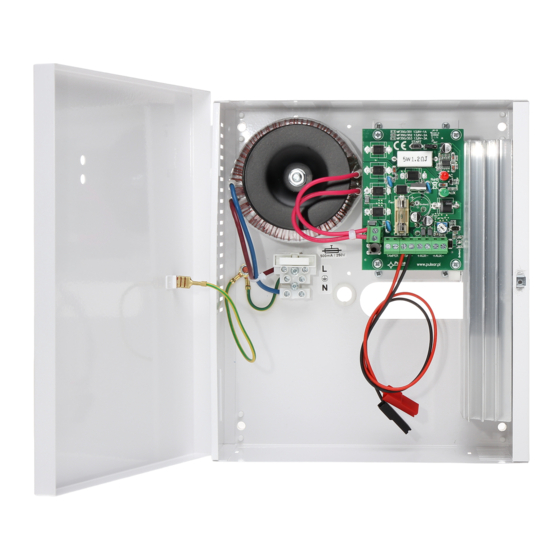

AWZ200 Tableau 2. Eléments de l’alimentation (voir le fig. 3). Elément no. Description Transformateur d'isolement Circuit imprimé PCB de l’alimentation (tableau. 1, fig. 2) fusible pour le circuit d'alimentation (230V/CA) MAIN [4], [5] L-N connecteur d'alimentation 230V/CA, connecteur de protection TERRE Connecteurs de la batterie: +ACC = rouge, - ACC = noir Fig.
Page 5
AWZ200 1,4A (max.) Courant de charge de la batterie 0,3A /24h (Isr/24h) 200% ÷ 250% de la puissance de l’alimentation – limitation de courant et/ou endommagement du coupe-circuit à fusible Protection contre court-circuit SCP dans le circuit de l’accumulateur (il faut changer la cartouche fusible) 110% ÷...
AWZ200 2. Installation. 2.1. Recommandations L’alimentation tampon doit être installée par un installateur qualifié qui possède les compétences et certificats appropriés (selon le pays) pour réaliser les raccordements aux installations 230V/CA et aux installations ème à basse tension. Le dispositif doit être installé dans des locaux fermés, conformément à la II classe d'environnement, d’une humidité...
AWZ200 3. Signalisation du fonctionnement de l’alimentation. 3.1. Signalisation lumineuse L’alimentation est munie de deux diodes sur le panneau frontal: DIODE ROUGE: • allumée - alimentation 230VCA • éteinte - absence d'alimentation 230VCA DIODE VERTE: • allumée - alimentation DC à la sortie de l’alimentation OUT •...
Page 8
CONDITIONS GENERALES DE GARANTIE 1. Pulsar K. Bogusz Sp.j. (fabricant) accorde la garantie de cinq ans sur la qualité du dispositif, à compter de la date de fabrication du dispositif.
