- Page 1 PSU-B/A-27,6V/L-2A/1/EL-TR-2x7Ah/MC AWZ 224 v.2.0 Alimentation secourue, linéaire Mode de montage et d'emploi ème édition: du 17 .03.2009 ère Remplace la 1 édition: du 01.06.2008 10092009...
-
Page 2: Table Des Matières
SOMMAIRE: 1. Notice technique. 1.1. Description générale 1.2. Principes du fonctionnement 1.3. Schéma fonctionnel 1.4. Description des éléments et connecteurs de l'alimentation 1.5. Caractéristiques techniques 2. Installation. 2.1. Exigences 2.2. Procédure d'installation 3. Signalisation du fonctionnement. 3.1. Signalisation optique 3.2. Signalisation acoustique 3.3. -
Page 3: Principes Du Fonctionnement
1.2. Principes de fonctionnement. AWZ 224 est l’alimentation stabilisée à transformateur de haut coefficient de stabilité de la tension. La tension du réseau ~230V est baissée à l'aide d'un transformateur et ensuite elle est redressée par montage en redresseur et filtre de transfert. - Page 4 1.4. Description des éléments et des connecteurs de l'alimentation (fig. 2, tableau 1, tableau 2). Tableau 1. Description de l'élément [fig. 2] Signalisation acoustique ZB armature STOP bouton START bouton Z1, Z2, Z3, Z4 armatures SORTIES de l'accumulateur DIODE ROUGE signalisation optique DIODE VERTE signalisation optique CHARGE armature [10]...

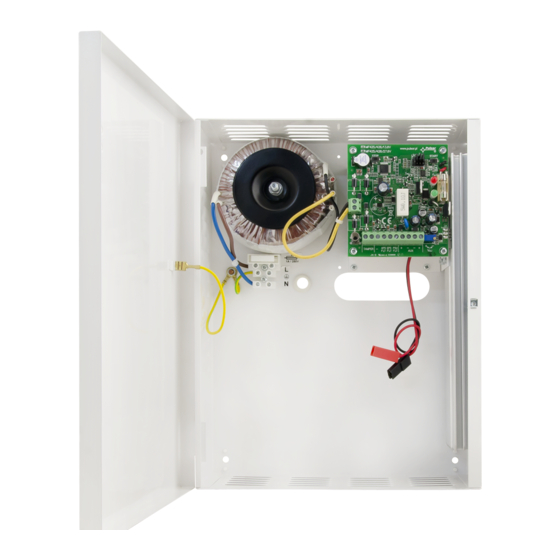

- Page 5 Fig. 2. Vue de l'alimentation.
-
Page 6: Caractéristiques Techniques
1.3. Caractéristiques techniques: - les caractéristiques électriques (Tableau 3) - le diagramme Uwy=f (Io) (Fig. 3) - les caractéristiques mécaniques (Tableau 4) - la sécurité d'exploitation (Tableau 5) Tableau 3. Type d'alimentation A, degré 1 Tension d'alimentation 230V/AC (-15%/+10%) Fréquence d'alimentation 50Hz (47÷53Hz) Puissance d'alimentation P 55W max. -
Page 7: Installation
Tableau 5. Classe de protection PN-EN 60950-1:2004 I (première) Niveau de protection PN-EN 60529: 2002 (U) IP20 Résistance électrique de l'isolation: - entre le circuit d'entrée (sectoriel) et les circuits de sortie de l'alimentation (I/P- O/P) 3000 V/AC min. - entre le circuit d'entrée et le circuit de protection PE (I/P-FG) 1500 V/AC min. -
Page 8: Procédure D'installation
8. Définir le courant de charge àa l'aide des goujons de CHARGE [9]: Ibat = 0,45A - armature installée Ibat= 0,90 A -armature enlevée (interdit pour: AWZ 110, AWZ 224). 9. Brancher l'alimentation 230V AC et mettre le coupe-circuit protégeant le circuit primaire du transformateur [15]. -
Page 9: Signalisation Du Fonctionnement
Bride de serrage force Fig. 4. Fixation de l'accumulateur. 3. Signalisation du fonctionnement de l'alimentation. L'alimentation possède la signalisation optique et acoustique indiquant le fonctionnement. L'état de l'alimentation peut être contrôlé à distance par les deux sorties techniques. 3.1. Signalisation optique. DIODE ROUGE : clignote –... -
Page 10: Signalisation Acoustique
Nombre de clignotemen Type de panne Cause Remarques ts LED PANNE accumulateur pas vérifier les raccordements et accumulateur suffisament chargé, le coupe-circuit de défaillant accumulateur non branché l’accumulateur coupe-circuit brûlé Signale une une baisse de accumulateur lLors du fonctionnement à tension de l’accumulateur déchargé... -
Page 11: Maniement Et Exploitation
Fig. 5. 4. Maniement et exploitation. 4.1. Démarrage du fonctionnement à partir des batteries. Le temps de fonctionnement à partir des batteries dépend de la capacité de l'accumulateur, du niveau de chargement et du courant de charge. Démarrage de l’alimentation à partir de l’accumulateur: appuyer et tenir pendant 5 secondes le •... -
Page 12: Surcharge De L'accumulateur
CONDITIONS GENERALES DE GARANTIE 1. Pulsar K.Bogusz Sp.j. (fabricant) accorde la garantie de deux ans sur la qualité du dispositif, à compter de la date d'achat marquée sur le justificatif d'achat). 2. En cas d'absence du justificatif d'achat au moment de déposer la réclamation une période de garantie de trois ans est prise en considération à compter de la date de fabrication du dispositif.
