Technique
du bâtiment
Instructions de montage et d'utilisation
CF-Echo II
Intégrateur
Partie hydraulique

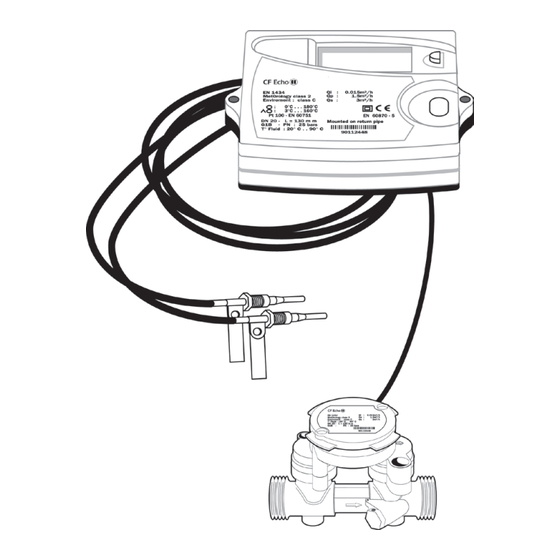

1. Fournitures CF-Echo II
1 intégrateur avec pile ou bloc d'alimentation, démontable câb-
le de raccordement d'env. 1,5m, non séparable)
1 partie hydraulique fixe
2 sondes de température avec câble (en option)
1 fixation murale
1 pack avec matériel de plombage, vis, chevilles (6 mm)
1 set de joints
Instructions de montage et d'utilisation
Outils nécessaires
Tournevis 3 mm
Clé universelle
Tournevis cruciforme
2. Généralités
Le compteur de chaleur CF-Echo II est un appareil électronique
de mesure de grande qualité. Il faut suivre rigoureusement les
indications suivantes, afin de garantir un montage parfait et re-
specter les conditions de sécurité et de garantie.
~
2.1 Consignes de sécurité
Les réseaux d'eau de chauffe et alimentation en secteur sont ex-
ploités par hautes températures, hautes pressions resp. hautes
tensions, ce qui peut provoquer de graves blessures corporelles
lors d'un maniement incorrect. C'est pourquoi les mesureurs ne
doivent être installés que par un personnel qualifié. Les boîtiers
149
127
des compteurs de chaleur sont conçus pour l'eau froide, l'eau
chaude et l'eau de chauffe avec des paramètres spécifiques et
à l'exclusion de tout autre fluide. Si le boîtier du compteur a été
exposé à une charge importante dûe à des coups, des chocs, une
chute de plus de 60 cm de hauteur ou équivalent, il faut chan-
ger l'appareil. Les conduites doivent être mises à la terre. La
tension du réseau (option) doit être coupée avant l'ouverture de
l'intégrateur.
2.2 Signes CE (européens) et classes de protection
L'appareil de mesure CF-Echo II répond aux exigences des
directives européennes et est homologué dans la classe
d'environ-nement C (applications industrielles) correspondant
aux normes DIN EN 1434:
Température ambiante
Température de stockage
Humidité relative de l'air
Hauteur sur NN
Classe de protection IP64 selon DIN 40050 (à l'abri des pous-
sières et des projections d'eau); partie hydraulique IP66/67
Protégé EMV selon EN 1434-4 (2007)
Double isolation
(classe de protection II selon EN 60010-1(2011))
Le CF-Echo II répond aux exigences des directives des ap-
pareils sous pression en ce qui concerne les pressions et les
températures spécifiées.
Les vieux appareils électriques ainsi que les piles
ne doivent être jetées dans les poubelles d'ordures
ménagéres. Nous reprenons gratuitement nos pro-
duits après usage.
1
118
+5 à + 55°C
(installation intérieure)
-10 à + 60°C
‹95%
‹2000m
