GÉNÉRALITÉS
3.2 Configuration de l'installation du circuit
secondaire
L'utilisation optimale des modules en cascade est garantie en
interposant entre le circuit primaire (modules thermiques en
cascade pour la génération thermique) et le circuit secondaire
(utilisateurs, tels que les systèmes de distribution de chaleur
pour chauffage, le système de production d'eau sanitaire) un
séparateur hydraulique (disponible en accessoire). Ce dispositif
permet de compenser un débit différent entre le circuit primaire
et le circuit secondaire.
TA / SE / 0-10V
DÉPENDANT GESTION
MSC
SCDS
SCM
SÉPARATEUR
HYDRAULIQUE
BE15

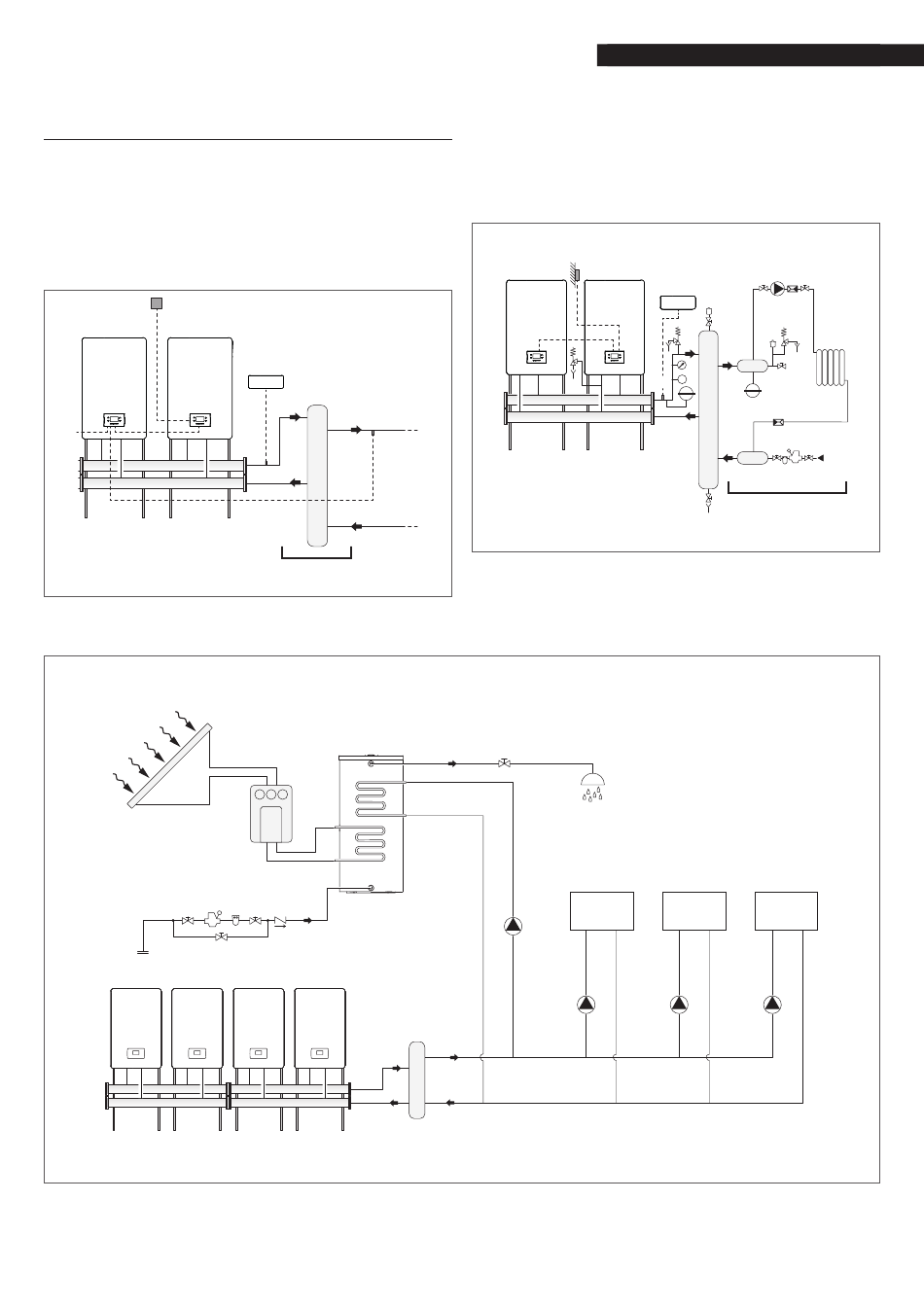

CONFIGURATION DES SCHÉMAS DE PRINCIPE
Par souci de simplicité, nous identifions les circuits hydrauliques
en aval du séparateur comme secondaires.
La configuration de base du circuit secondaire comporte l'utili-
sation d'un circulateur d'installation (PI). Ce circulateur, raccordé
aux modules en cascade, permet de gérer le transfert d'énergie
thermique vers un circuit utilisateur, par exemple une zone di-
recte pour le chauffage d'ambiance à haute température.
SE
DÉPENDANT GESTION
BE16
1^ zone
direct/mix
47
PI
MSC
SCM P
SECONDAIRE
BE16 BE16
2^ zone 3^ zone
direct/mix direct/mix
EAF
