GÉNÉRALITÉS
INSTALLATION
2.5 Positionnement de l'ÉVACUATION DES CONDENSATS

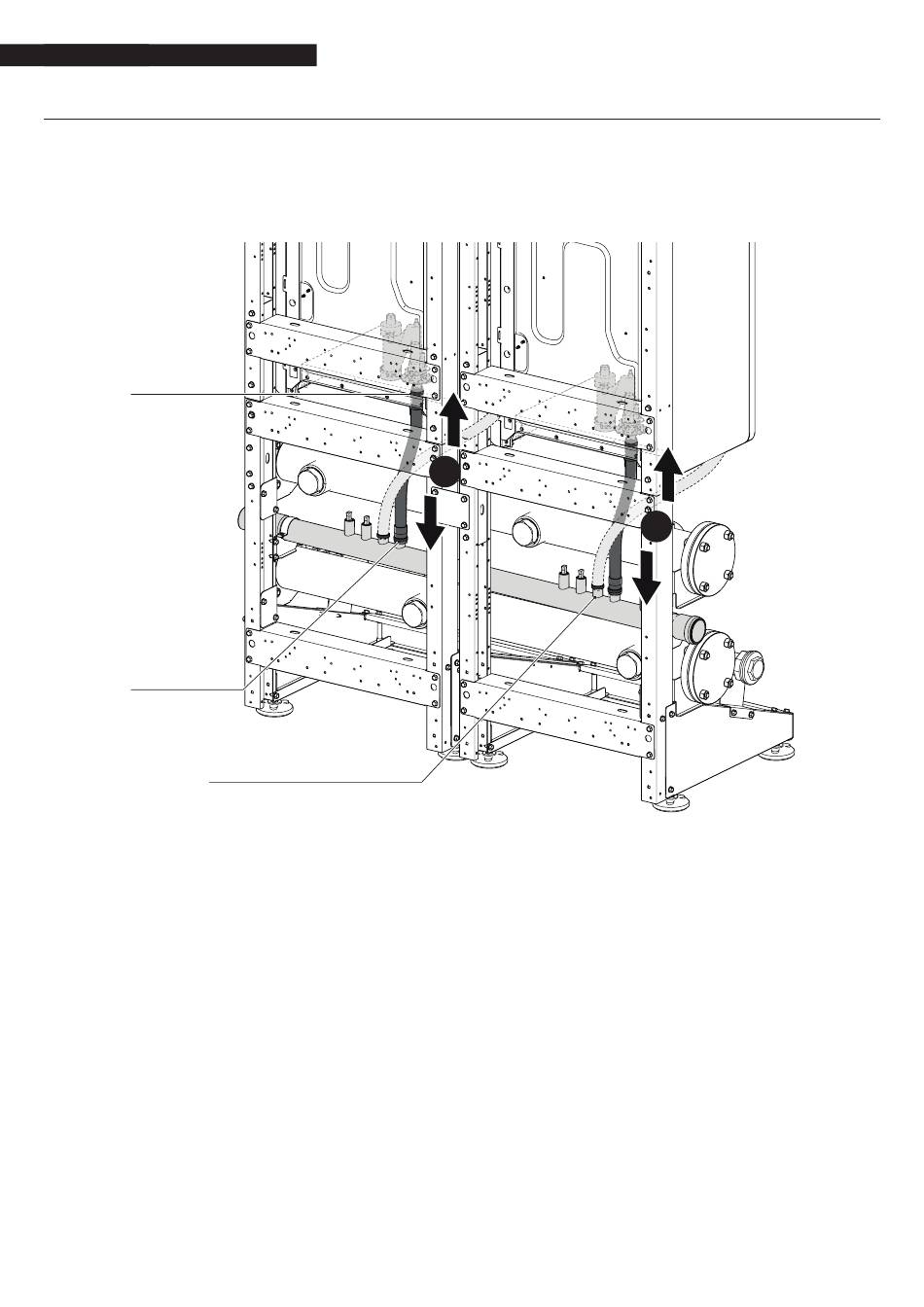

Montage de l'évacuation des condensats. Composants inclus dans le code 20197364
La figure fait référence à une installation de 2 modules en ligne ou de 3/4 modules B2B.
1 Raccorder le tuyau d'évacuation de la condensation et le fixer à l'aide de colliers de serrage (non fournis).
2 Connecter les tuyaux aux autres modules thermiques en procédant de la même manière que ce qui a été fait pour le premier.
Collier de
serrage
Collier de
serrage
9
En présence de groupes thermiques en configuration BACK TO BACK, utiliser les raccords spécifiques.
9
Monter les bouchons sur les raccords non utilisés.
9
Les raccords non utilisés peuvent être utilisés pour l'évacuation de la vanne de sécurité
Vidange de la vanne de sécurité
1
28
