GÉNÉRALITÉS
INSTALLATION
2.9 Évacuation des produits de la combustion
2.9.1 Condexa HPR 35-45kW

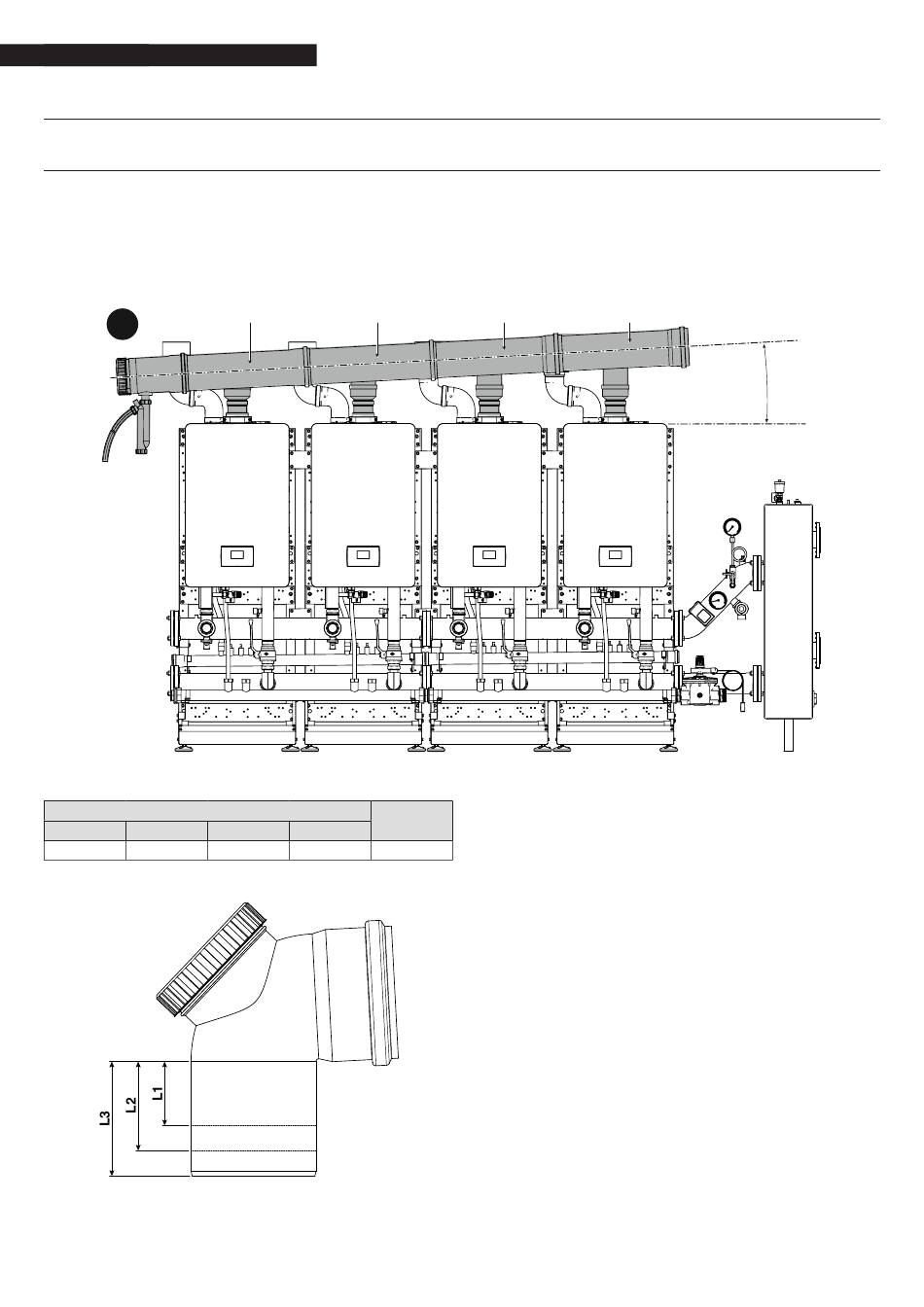

CONFIGURATION EN CASCADE EN LIGNE
Montage de la FUMISTERIE DN 160 - DN 200. Composants inclus dans les codes 20062338 - 20197583 - 20197070 - 20129765
1. Coupe à la taille des courbes selon les dimensions indiquées ci-dessous. Cela permet de garantir une inclinaison du conduit
d'évacuation des fumées d'au moins 3°
1
Collecteur DN 160
L1 L2
51 82
L1 L2
L3 L4
112 134 mm
L3 L4
36
3°
