GÉNÉRALITÉS
CONFIGURATION DES SCHÉMAS DE PRINCIPE
3 CONFIGURATION DES SCHÉMAS DE PRINCIPE
9
Le circuit sanitaire et le circuit de chauffage doivent être
complétés par des réservoirs d'expansion d'une capacité
adéquate et des vannes de sécurité appropriées convena-
blement dimensionnées. L'évacuation des vannes de sécu-
rité et des appareils doit être raccordée à un système de
collecte et d'évacuation approprié.
9
L'installateur est chargé de choisir et d'installer les com-
posants de l'installation, conformément aux règles de la
bonne technique et à la législation en vigueur.
9
Les eaux d'alimentation/d'appoint particulières doivent être
conditionnées au moyen de systèmes de traitement appro-
priés.
9
Pour les connexions d'alimentation électrique, utiliser des
câbles H05-VV-F avec une section minimale de 1,5 mm
avec embouts de câble. Pour les connexions basse ten-
sion, utiliser des câbles H05-VV-F avec une section comprise
entre 0,5 et 1 mm
9
Pour raccorder les dispositifs connectés au bornier de puis-
sance (pompes, circulateurs et vannes de dérivation/mé-
langeuses), utiliser des relais interposés, sauf si l'absorption
maximale de tous les composants connectés à la carte (y
compris le circulateur du module) est inférieure ou égale à
1,5 A. Le choix et le dimensionnement de ces relais sont lais-
sés à l'installateur en fonction du type de dispositif connec-
té.
0
Il est interdit de faire fonctionner le module thermique et
les circulateurs sans eau.
3.1 Configuration de l'installation du circuit
primaire

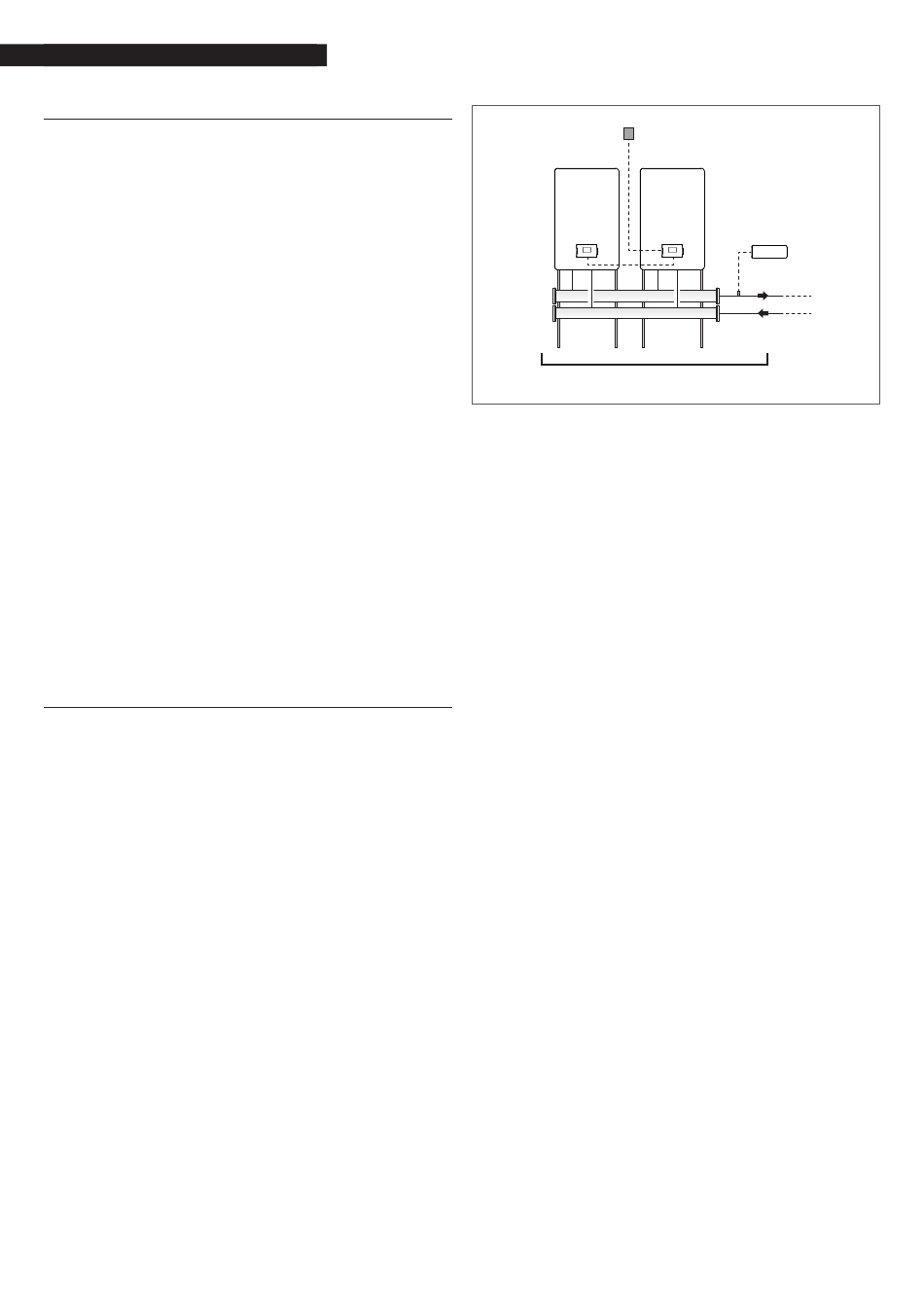

La configuration en cascade de base comprend au moins deux
modules thermiques : l'un aura le rôle de « Gestion » et les
autres seront « Dépendants ».
La cascade de modules thermiques peut être considérée comme
le circuit primaire d'un système de génération. Cette configu-
ration pourrait être optimale pour le remplacement, dans une
installation existante, d'un ou de plusieurs générateurs de plus
grande taille si l'on veut augmenter l'efficacité et la fiabilité du
système.
Pour que le fonctionnement en cascade soit possible, au moins
la sonde du circuit primaire (SCM), disponible en accessoire, doit
être connectée au module thermique identifié comme « Ges-
tion ».
La sonde du circuit primaire est conçue pour gérer le point de
consigne en cascade et sa présence est indispensable pour la
gestion des modules thermiques comme un seul générateur.
2 , avec embouts de câble.
DÉPENDANT
,
2
Le fonctionnement du circuit primaire peut être :
− Mode 0 - Avec un point de consigne fixe.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA).
− Mode 1 - En mode climatique avec un point de consigne
variable en fonction de la température extérieure.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA) et d'une sonde extérieure (SE), disponible
en accessoire.
− Mode 2 - En mode climatique avec réduction comman-
dée par le thermostat d'ambiance/signal de demande de
chaleur et point de consigne variable en fonction de la
température extérieure.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA) et d'une sonde extérieure (SE), disponible
en accessoire.
− Mode 3 - Avec un point de consigne fixe avec réduction
commandée par le thermostat d'ambiance/signal de de-
mande de chaleur.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA).
− Mode 4 - Avec réglage du point de consigne sur la base
d'une entrée analogique 0-10 V.
Cette configuration prévoit la connexion, sur une
entrée analogique 0-10 V, d'un dispositif extérieur (par
exemple, un API de centrale thermique) capable de
générer ce signal.
Les fonctionnements décrits sont réglables au moyen du pa-
ramétrage à effectuer sur le module thermique « Gestion »,
comme décrit dans le manuel de chaque module thermique au
paragraphe « Réglage du système de chauffage ».
46
TA / SE / 0-10V
GESTION
MSC
SCM
PRIMAIRE
