Souffleuse à neige Power Max 926/928/1028 OXE
N° de modèle 38661—N° de série 312000001 et suivants
N° de modèle 38662—N° de série 312000001 et suivants
N° de modèle 38663—N° de série 312000001 et suivants
Introduction
Cette machine est destinée au grand public, aux
professionnels et aux utilisateurs temporaires. Elle
est conçue pour déblayer la neige sur les surfaces
revêtues, telles allées et trottoirs, et autres surfaces
de circulation des propriétés résidentielles et
commerciales. Elle n'est pas conçue pour enlever
autre chose que la neige et n'est pas non plus
équipée d'une lame pivotante pour le nettoyage du
gravier.
Lisez attentivement ces informations pour apprendre
comment utiliser et entretenir correctement votre
machine, et éviter de l'endommager ou de vous blesser.
Vous êtes responsable de l'utilisation sûre et correcte de
la machine.
Vous pouvez contacter Toro directement à
www.Toro.com pour tout renseignement concernant la
machine ou un accessoire, pour obtenir l'adresse des
dépositaires ou pour enregistrer votre machine.
Lorsque vous contactez un distributeur ou un réparateur
Toro agréé pour l'entretien de votre machine, pour vous
procurer des pièces Toro d'origine ou pour obtenir
des renseignements complémentaires, vous devez lui
fournir les numéros de modèle et de série de la machine.

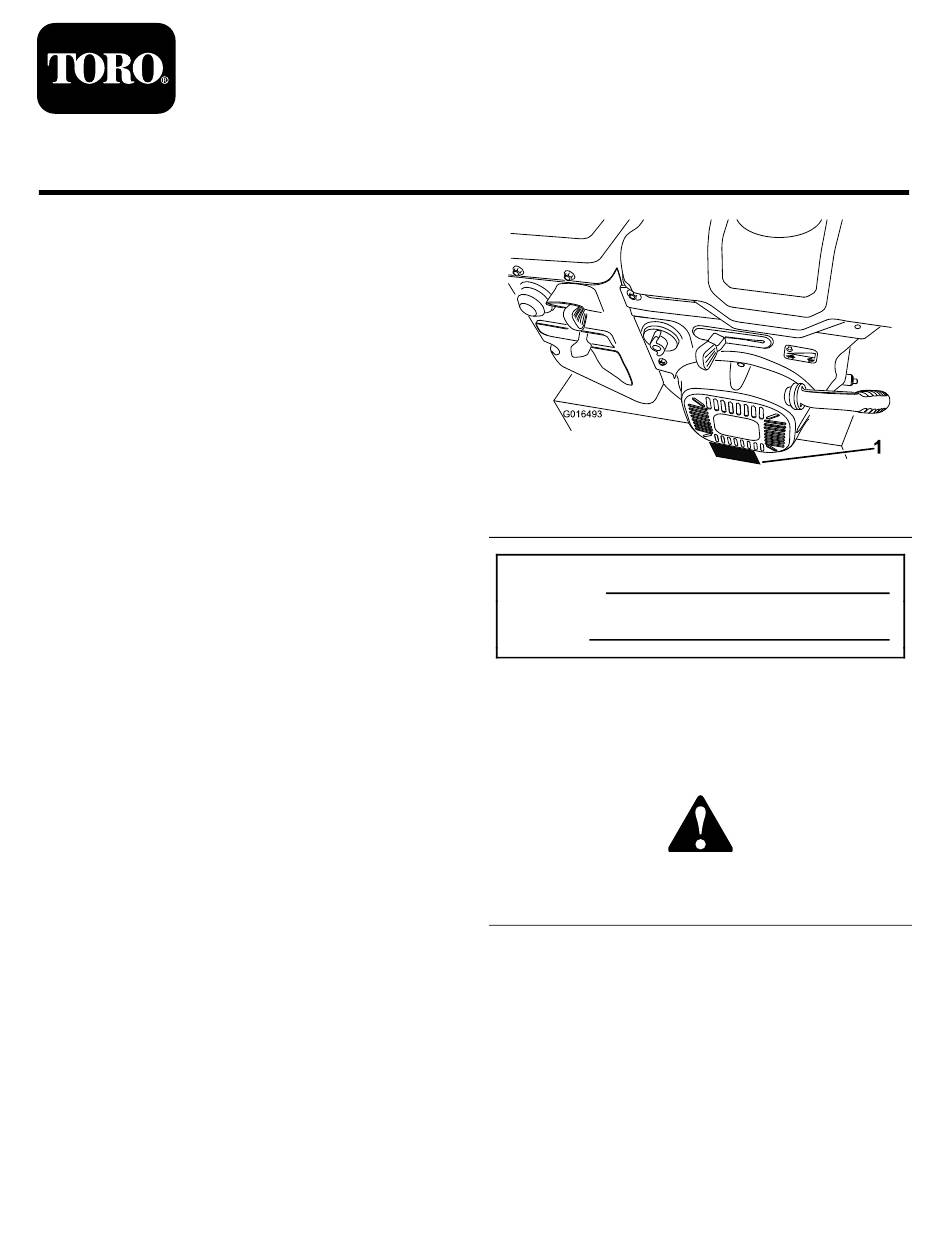

Figure 1 indique l'emplacement des numéros de modèle
et de série sur la machine. Inscrivez les numéros dans
l'espace réservé à cet effet.
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent les dangers
potentiels et sont signalées par le symbole de sécurité
(Figure 2), qui indique un danger pouvant entraîner
des blessures graves ou mortelles si les précautions
recommandées ne sont pas respectées.
1. Symbole de sécurité
Deux termes sont également utilisés pour faire passer
des informations essentielles. Important, pour attirer
l'attention sur des informations mécaniques spécifiques
et Remarque, pour insister sur des informations d'ordre
général méritant une attention particulière.
Ce système d'allumage par étincelle est conforme à la
norme canadienne ICES-002
Enregistrez votre produit à www.Toro.com.
Form No. 3369-556 Rev C
Manuel de l'utilisateur
G016493
Figure 1
Figure 2
Traduction du texte d'origine (FR)
ST OP
1
Imprimé aux États-Unis
Tous droits réservés
