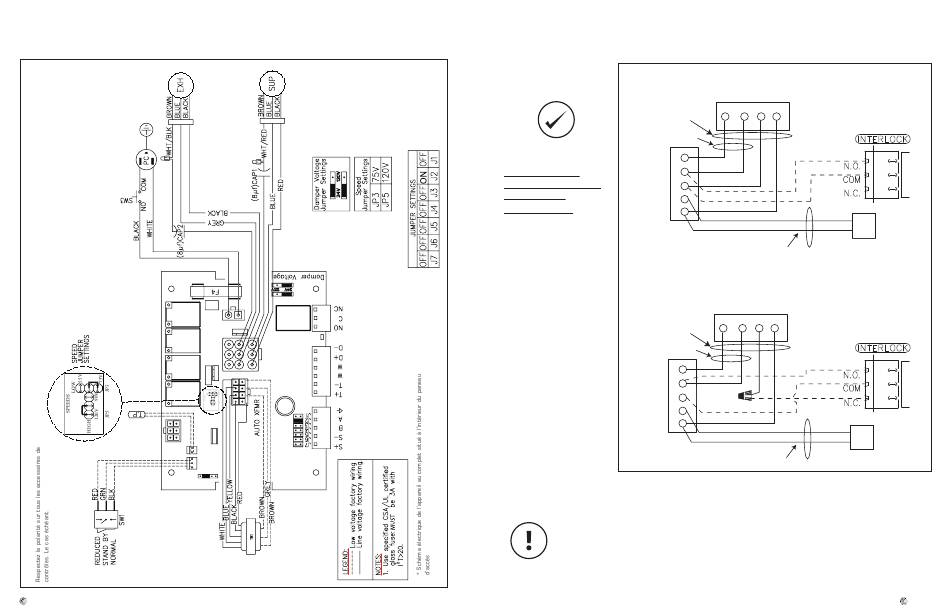

SCHÉMAS ÉLECTRONIQUES
fantech
HIGH
SCHÉMAS ÉLECTRONIQUES
(SUITE)
CONNEXION ÉLECTRIQUE
Câblage standard de synchronisation avec une fournaise
À UNE FOURNAISE
FOUR
QUATRE FILS
WIRE
DEUX FILS
TWO WIRE
chauffage seulement
heating only
W
DANS LE CAS D'UNE
R
FOURNAISE RACCORDÉE À
G
UN SYSTÈME DE
C
REFROIDISSEMENT
Y
FURNACE
BORNIER DE 24 V
Sur certaines nouvelles fournaises, et
24-VOLT
DE LA FOURNAISE
TERMINAL BLOCK
certains thermostats plus anciens,
l'excitation des bornes R et G de
la fournaise provoque l'excitation
de la borne Y du thermostat et
conséquemment la mise sous tension
Contact de commande des accessoires secondaires
du système de refroidissement. Si
votre système est muni d'un tel type
de thermostat, vous devez respecter le
câblage de verrouillage de la fournaise
secondaire.
FOUR
QUATRE FILS
WIRE
DEUX FILS
TWO WIRE
chauffage seulement
heating only
W
R
G
C
Y
FURNACE
BORNIER DE 24 V
24-VOLT
DE LA FOURNAISE
TERMINAL BLOCK
Ne raccordez jamais un courant alternatif de 120V aux bornes de synchronisation de la fournaise. N'utilisez que le
conduit basse tension de classe 2 de la commande du ventilateur de la fournaise.
Standard Furnace Interlock Wiring
BORNES DU
THERMOSTAT
TERMINALS
TERMINALS
W
R
G
Y
COOLING SYSTEM
SYSTÈME DE
TWO
DEUX FILS
WIRE
REFROIDISSEMENT
Alternate Furnace Interlock Wiring
BORNES DU
THERMOSTAT
TERMINALS
TERMINALS
W
R
G
Y
Joint de fils
WIRE JOINT
COOLING SYSTEM
TWO
SYSTÈME DE
DEUX FILS
WIRE
REFROIDISSEMENT
