Ventilateur récupérateur de chaleur
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

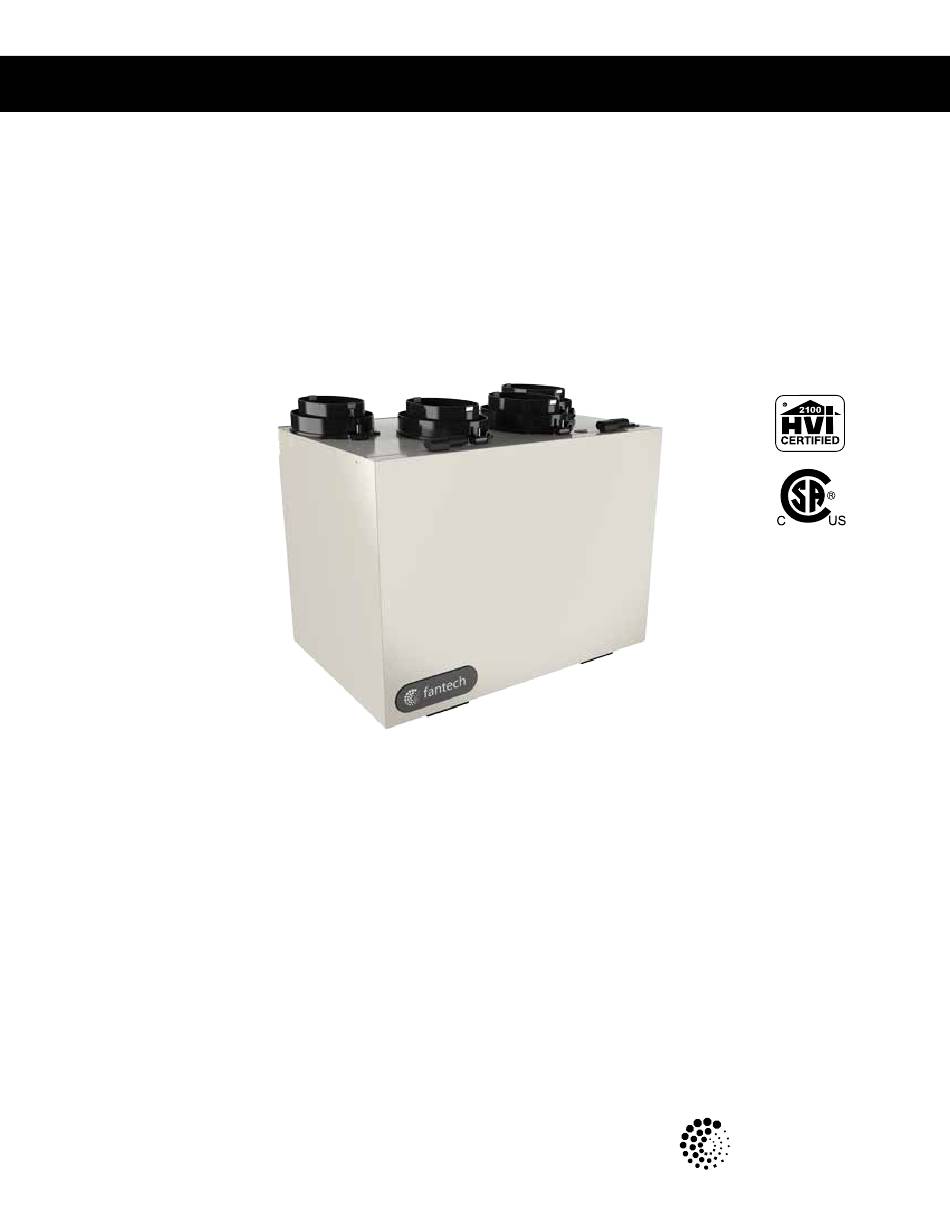

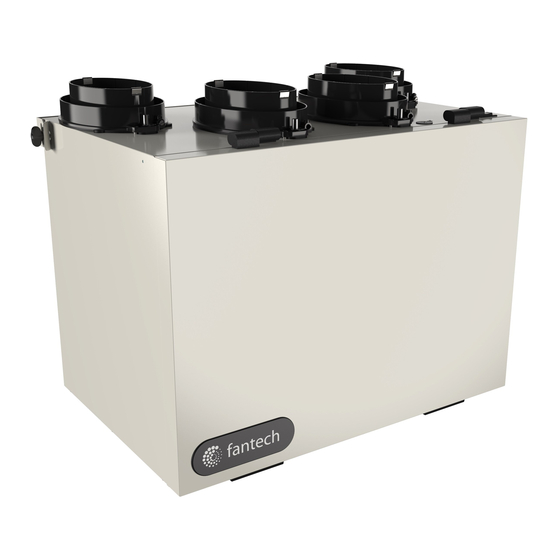

VHR150
Heat Recovery Ventilators
Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of
such requirements, with the current edition of the National Building Code, and / or ASHRAE's "Good Engineering Practices".
United States
10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: 800.747.1762 • Fax: 800.487.9915
Canada
50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: 800.565.3548 • Fax: 877.747.8116
Fantech reserves the right to modify, at any time and without notice, any or all of its products' features, designs,
components and specifications to maintain their technological leadership position.
Please visit our website www.fantech.net for more detailed technical information.
Installation Manual
Item #: 422474
Rev Date: 091514
fantech

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Fantech VHR150

Sommaire des Matières pour Fantech VHR150

  • Page 1 Tel.: 800.565.3548 • Fax: 877.747.8116 fantech Fantech reserves the right to modify, at any time and without notice, any or all of its products’ features, designs, components and specifications to maintain their technological leadership position. Please visit our website www.fantech.net for more detailed technical information.
  • Page 2 Your ventilation system should be installed in accordance with the local building code that is in effect, in absence of such requirements, it is recommenced to check with local authorities having jurisdiction in your area prior to installing this product fantech...

  • Page 3: Table Des Matières

    HRV MAINTENANCE CHART ..............19 fantech...

  • Page 4: Determining Your Airflow Requirement

    * ASHRAE 62.2-2010 Table 4.1, Ventilation and Acceptable Indoor Air Quality in Low-Rise Residential Buildings. Bathroom: If the HRV is going to provide the required local exhaust ventilation for each bathroom with each a continuous 20 CFM (10 L/s), this ventilation rate can be considered as part of the whole-building ventilation rate. fantech...

  • Page 5: Installation Examples

    The HRV’s airflow must be balanced after installation using the procedure found in the section “AIRFLOW BALANCING” HRV ducting for fully Dedicated System Stale air from inside Fresh air from outside Fresh air to living areas Outside Stale air to outside fantech...

  • Page 6: Partially Dedicated System

    HRV is not operating. See wiring diagram (figure 1). *Transformer and Damper motor not included you may also choose to use a Fantech HRV that uses a recirculation defrost that incorpo- rates an outdoor air damper.

  • Page 7: Simplified Installation

    Figure 1 return air duct that closes when the HRV is not operating. See wiring diagram (figure 1). you may also choose to use a Fantech HRV that uses a recirculation defrost that incorpo- *Transformer and Damper motor not included rates an outdoor air damper.
  • Page 8 Figure 1 return air duct that closes when the HRV is not operating. See wiring diagram (figure 1). you may also choose to use a Fantech HRV that uses a recirculation defrost that incorpo- *Transformer and Damper motor not included rates an outdoor air damper.

  • Page 9: Exterior Ducting Installation

    Pull the insulation procedure for both the supply insulated flexible duct. Cut a over the duct and pull the vapor and exhaust hoods. hole for both the intake and barrier over the sleeve. Secure exhaust hoods. with appropriate tape or sealant. fantech...

  • Page 10: Interior Ducting Installation

    In this method, the exhaust air is not ducted back from bathrooms, kitchens, etc to the HRV with “dedicated lines”. As per building codes and installation requirements for combustion appliances: Air return ducts, or openings for air return, should not be placed in enclosed spaces containing combustion appliances that are subject to spillage. fantech...

  • Page 11: Ducting Installation Examples

    Exhaust CG 4 (4” Adjustable Grill) Bedrooms Bathroom Central Control - optional Fresh air to living room Supply Supply Exhaust Exhaust Fresh Air 460 mm Exhaust Air 460 mm Simplified installation - Option 2 Simplified installation - Option 1 fantech...

  • Page 12: Hrv Installation

    (3/4") bolt (provided) in the the floor joists. created in the chain. The unit is level. top 4 corners of the unit spring will then support the and tighten. unit's weight and absorb vibrations. fantech...

  • Page 13: Airflow Adjustment & Balancing

    The integrated dampers are preset at the fully opened position. In order to reduce the amount of airflow, turn the adjustable lever using a flat screw driver by turning it counter clock wise. Turning the lever clockwise may damage the plastic screw head. Follow the balancing steps to properly adjust the airflow. fantech...

  • Page 14: Balancing Steps

    STEP #3: Secure the adjustable arm by tightening the set screw as shown in Illustration #3. Illustration #1 Set screw (on top) Adjustment lever (in front) Illustration #2 Illustration #3 fantech...

  • Page 15: Low Voltage Control Systems

    • Up to 5 can be used in one system • Use in bathroom, kitchen, laundry room • Rotary dial Dehumidistat MDEH1 • Multiple units can be used • We recommend setting the relative humidity above 80% during the summer fantech...

  • Page 16: Wiring Diagram

    DIAGRAM fantech...
  • Page 17 24-VOLT TERMINAL BLOCK COOLING SYSTEM WIRE As per building codes and installation requirements for combustion appliances: Air return ducts, or openings for air return, should not be placed in enclosed spaces containing combustion appliances that are subject to spillage. fantech...

  • Page 18: Troubleshooting

    A hole or tear in outer duct covering Tape any holes or tears made in the outer duct covering Ensure that the vapor barrier is completely sealed. Note: It is best to get the unit checked by a certified HVAC Contractor/Technician. fantech...

  • Page 19: Hrv Maintenance Chart

    Lines the beginning of the warranty period. Vacuum the Inside of the Annually • The fans found in all Fantech HRVs Unit require no lubrication, and are factory balanced to prevent vibration Clean and Un-block Annually and promote silent operation.
  • Page 20 NOTES fantech...

  • Page 21: Ventilateur Récupérateur De Chaleur

    Tél.: 800.565.3548 • Fax: 877.747.8116 fantech Fantech se réserve le droit de modifier partiellement ou entièrement, en tout moment et sans préavis, les caractéristiques, la conception, les composants et les spécifications de ses produits, afin de conserver sa position de leader de technologie.

  • Page 22: Information Conseil Technique Pratique

    Votre système de ventilation doit être installé en conformité avec le code du bâtiment local qui est en vigueur, en l’absence de telles exigences, il est recommandé de vérifier auprès des autorités locales ayant juridiction dans votre région avant d’installer ce produit. fantech...
  • Page 23 TABLEAU D'ENTRETIEN DU VRC..............39 fantech...

  • Page 24: Déterminer Vos Besoins De Ventilation

    Salle de bain: Si le VRC fournit la ventilation d’échappement locale requise pour chaque salle de bain avec chacun un 20 PCM continue (10L/s), ce taux de ventilation peut être considéré comme faisant partie du débit de ventilation de tout le bâtiment. fantech...

  • Page 25: Exemples D'installation

    Le débit d’air du VRC doit être confirmé sur place au moyen de la procédure d’équilibrage du présent manuel d’installation. Conduit VRC/Fournaise de Système entièrement spécialisé Air vicié provenant de l'intérieur Air frais provenant de l'extérieur Air frais distribué à l'intérieur Extérieur Air vicié évacué à l'extérieur fantech...

  • Page 26: Exemples D'installation (Suite)

    VRC ne fonctionne pas. Voir le schéma de câblage (figure 1). Vous pouvez aussi choisir d'utiliser une VRC Fantech qui utilise un dégivrage de recirculation qui intègre un volet d'air extérieur.

  • Page 27: Installation Simplifiée

    VRC ne fonctionne pas. Voir le schéma de câblage (figure 1). Vous pouvez aussi choisir d'utiliser une VRC Fantech qui utilise un dégivrage de recirculation qui intègre un volet d'air extérieur.

  • Page 28: Exemple D'installation (Suite)

    VRC ne fonctionne pas. Voir le schéma de câblage (figure 1). Vous pouvez aussi choisir d'utiliser une VRC Fantech qui utilise un dégivrage de recirculation qui intègre un volet d'air extérieur.

  • Page 29: Installation Des Conduits Extérieurs

    Percez un Fixez à l’aide de ruban adhésif trou pour la hotte d’aspiration en toile. et un trou pour la hotte d'échappement fantech...

  • Page 30: Installation Des Conduits Intérieurs

    Selon les codes du bâtiment et les codes d'installation des appareils de combustion, il est interdit de poser des grilles de reprise d'air ou de percer une ouverture pour une prise d'air dans une piêce close où se trouvent des appareils à combustion sujet à des déversements. fantech...

  • Page 31: Exemples D'installations De Conduit

    Air frais acheminé au salon Air frais acheminé au Thermostat de la fournaise salon Air frais 460 mm Air frais Air évacué 460 mm Approvisionnement Approvisionnement Air évacué évacuation évacuation Installation spécialisée - Option 1 Installation spécialisée - Option 2 fantech...

  • Page 32: Montage- Chaine

    (fournis) situés aux quatre boucle est créée dans crochets de suspension coins supérieurs du VRC et la chaîne. Le ressort et assurez vous que serrez. supportera le poids du l’appareil est de niveau. VRC et absorbera les vibrations. fantech...

  • Page 33: Installation Du Tuyau D'écoulement

    Les registres sont préréglés en position entièrement ouverte. Afin de réduire le débit d’air, tournez le levier réglable à l’aide d’un tournevis plat en tournant dans le sens antihoraire. Tournant dans le sens horaire peut endommager l'appareil. Suivez les étapes d’équilibrage afin de régler correctement le débit d’air. fantech...

  • Page 34: Étapes De Balancement

    Illustration n° 1 Étape 3: Fixez le bras de réglage en serrant la vis de fixation comme indiqué dans l'illustration no3. Vis de fixation (au dessus) Bras de réglage (à l'avant) Illustration n° 2 Illustration n° 3 fantech...

  • Page 35: Systèmes De Contrôle À Basse Tension

    • Jusqu'à 5 peuvent être utilisés dans un système • Utilisation pour salle de bain, cuisine, buanderie • Déshumidistat cadran rotatif MDEH1 • Multiple appareil peuvent être utilisés • Nous vous recommandons de régler l’humidité relative au-dessus de 80% au cours de l’été fantech...

  • Page 36: Schémas Électroniques

    SCHÉMAS ÉLECTRONIqUES fantech...
  • Page 37 COOLING SYSTEM SYSTÈME DE DEUx FILS WIRE REFROIDISSEMENT Ne raccordez jamais un courant alternatif de 120V aux bornes de synchronisation de la fournaise. N'utilisez que le conduit basse tension de classe 2 de la commande du ventilateur de la fournaise. fantech...

  • Page 38: Dépannage

    – Réparez les trous ou les déchirures dans l’enveloppe du conduit extérieur déchirée à l’aide de ruban adhésif. – Assurez-vous que le pare-vapeur est complètement étanche. Note: Il est toujours recommandé de faire vérifier l'appareil par un Contracteur/Technicien certifié en CVC fantech...

  • Page 39: Tableau D'entretien Du Vrc

    à proximité du domicile de l'acheteur ou dans sa région. • Fantech se réserve le droit de fournir des pièces remises à neuf comme pièces de rechange. • Les frais de transport, de retrait et d'installation sont assumés par...
