28

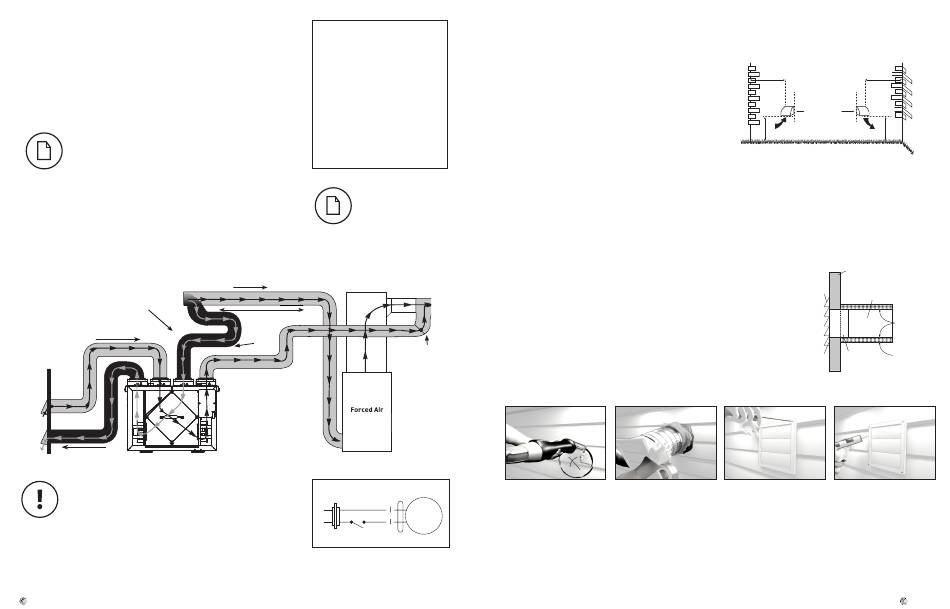

Exemple d'installation (suite)
RACCORDEMENT DIRECT du FLUX D'AIR D'APPROVISIONNEMENT du VRC à la BOUCHE DE
REPRISE D'AIR DE LA FOURNAISE
INSTALLATION SIMPLIFIÉE (BONNE)
OPTION 2
1.
Si la ventilation du VRC doit être assurée, il peut être nécessaire de faire
fonctionner le ventilateur de la fournaise. La fournaise devrait être réglée
pour fonctionner continuellement ou en synchronisme avec le VRC. Voir
connexion électrique de la fournaise à la page 37.
2.
Pour fins d'acceptation, vérifiez auprès des autorités locales au sujet des
codes du bâtiment propres à votre région.
3.
procédure détaillée dans la section " Équilibrage du débit d'air".
* Dans le cas d'un système multi-zone, s'il vous plaît contacter le service à
la clientèle de Fantech avant d'installer tout type d'installation nécessitant
l'utilisation synchronisé de la fournaise "
Conduits VRC/Fournaise pour Installation simplifiée - Option 2
* Les raccords de conduit
peuvent être différents
selon le modèle.
Air vicié provenant de l'intérieur
Air frais provenant
de l'extérieur
Extérieur
Air vicié évacué
* L'appareil est généralement équilibré à Normale vitesse et pendant
à l'extérieur
que le ventilateur de la fournaise est en marche.
Les ventilateurs récupérateurs de chaleur (VRC) de Fantech qui utilisent un arrêt du
ventilateur d'alimentation pour la prévention de gel ne comprennent pas un volet motorisé
pour l'air extérieur. Si vous utilisez une installation simplifiée, c'est à dire relier de
conduit d'alimentation d'air du VRC à l'aire du conduit de retour d'une fournaise, le VRC
doit fonctionner en continu. Lorsque le VRC est éteint, pas d'air d'évacuation chaud circule
à travers le VRC mais le ventilateur da fournaise continuera à aspirer l'air extérieur direc-
tement dans la fournaise. S'il fait froid dehors, l'air froid sera introduit, sans réchauffage,
directement dans la fournaise.
Si le VRC est installé de telle sorte que le propriétaire peut désactiver le VRC au cours de
l'hiver, nous vous recommandons d'installer un volet motorisé entre l'apport d'air du VRC
et le retour d'air du conduit de la fournaise qui se ferme lorsque le VRC ne fonctionne pas.
Voir le schéma de câblage (figure 1). Vous pouvez aussi choisir d'utiliser une VRC Fantech
qui utilise un dégivrage de recirculation qui intègre un volet d'air extérieur.
fantech
Installation suggérée pour:
• Lorsque la salle de bain
et la cuisine ont déjà un
système d'échappement
• Peut convenir pour la
modernisation
Avantages: Type d'installation
le moins dispendieux à mettre
en place
Dans le cas d'une installation
simplifiée, il est recommandé
d'utiliser l'option 1.
Air frais distribué à l'intérieur
1 m (3pi 3po) min. recommandé
Volet
motorisé
retrour
d'air
frais
Fournaise à
air pulsé
24 VAC Transformer
24V
120V
NO
COM
VRC Furnace interlock
Voir page 37.
Figure 1
* Le transformeur et le moteur du volet ne sont pas inclus.
INSTALLATION DES CONDUITS EXTÉRIEURS
EMPLACEMENT DES HOTTES
• Décidez de l'emplacement des hottes d'aspiration et d'évacuation.
Emplacement de la hotte d'aspiration
• Doit être située en amont de la sortie d'évacuation (en présence de vents
dominants).
• Doit être située à une distance minimum de 900 mm (3 pi) de la hotte
d'évacuation, des évents de la sécheuse et de l'évacuation de la fournaise à
air pulsé (fournaise à moyen ou à haut rendement).
• Doit être montée à au moins 460 mm (18 po) au-dessus du sol ou
au-dessus de la couche de neige prévue.
• Idéalement, gardez les hottes à 1m (3 pi) des coins.
• Ne doit jamais être située dans un garage, un grenier, vide sanitaire ou sous un patio.
Emplacement de la hotte d'évacuation
• Doit être située à au moins 2m (6 pi) de la prise d'air de ventilation.
• Doit être montée à au moins 460 mm (18 po) au-dessus du sol ou au-dessus de la couche de neige prévue.
• Idéalement, gardez les hottes à 1m (3 pi) des coins.
• Ne doit pas être située à proximité d'un compteur de gaz, d'un compteur d'électricité ou d'une allée où le brouillard et la glace peuvent
constituer un danger
• Ne doit jamais être située dans un garage, un atelier ou un espace non chauffé.
INSTALLATION DE L'ENSEMBLE DE CONDUITS AVEC LES HOTTES
Le rendement maximum du VRC est assuré par un ensemble de conduits d'évacuation de haute
qualité technique qui est bien installé. Le revêtement intérieur des conduits flexibles isolés doit être
encastré dans un manchon des hottes de protection contre les intempéries (aussi près que possible
de l'extérieur) et dans l'orifice approprié du VRC. Assurez-vous que l'isolation demeure entièrement
et qu'elle n'est pas écrasée. Le revêtement extérieur, qui joue le rôle de parevapeur, doit être
complètement scellé sur le mur extérieur et le VRC à l'aide de ruban ou de produit de calfeutrage.
Déposez un cordon de produit de calfeutrage de première qualité (du mastic d'isolation acoustique
de préférence) pour sceller le conduit flexible intérieur à l'orifice du VRC et à la hotte de protection
avant de procéder à l'encastrement. Pour réduire au minimum la restriction de débit d'air, le conduit
Volet motorisé
flexible isolé qui relie les deux hottes de protection extérieures du VRC doit être bien tendu et le
plus court possible. Des conduits tordus ou pliés réduisent fortement le débit d'air.
Reportez-vous aux exemples illustrés dans la section "Exemples d'installation"
ÉTAPES DE L'INSTALLATION DE LA HOTTE:
1 Tracez le contour du collet de la
hotte externe pour découper les
trous d'aspiration et
Damper
Motor
d'évacuation. Le diamètre des
trous doit être un peu plus
grand que celui du collet, pour
tenir compte de l'épaisseur du
conduit flexible isolé. Percez un
trou pour la hotte d'aspiration
et un trou pour la hotte
d'échappement
Coin extéreur
OUTSIDE CORNER
36po (1m)
36" (1m)
min.
Apport
d'air
INTAKE
18" (460mm) min.
18po (460mm)
2 Faites passer le conduit flexible
3 Enfoncez la hotte dans
isolé dans l'ouverture jusqu'à ce
l'ouverture. Fixez la hotte sur le
qu'il soit bien tendu et droit.
mur extérieur en utilisant des
Faites glisser le manchon en
vis de montage. Répétez la
vinyle interne du conduit sur le
procédure d'installation pour la
collet avec l'isolation et placez le
hotte d'aspiration et la hotte
parevapeur sur le manchon.
d'évacuation.
Fixez à l'aide de ruban adhésif
en toile.
29
Coin intérieur
INSIDE CORNER
36po (1m)
36" (1m)
min.
3pi (900 mm)
6' (2m)
Évacuation
min.
min.
d'air
EXHAUST
18po (460mm)
18" (460mm) min.
Mur extérieur
Hotte
Conduit flexible isolé
Chemise
intérieur
Chemise
Manche
Grillage à
extérieur
oiseaux
4 À l'aide d'un pistolet à
calfeutrer, calfeutrez les deux
hottes pour empêcher les
fuites.
fantech
