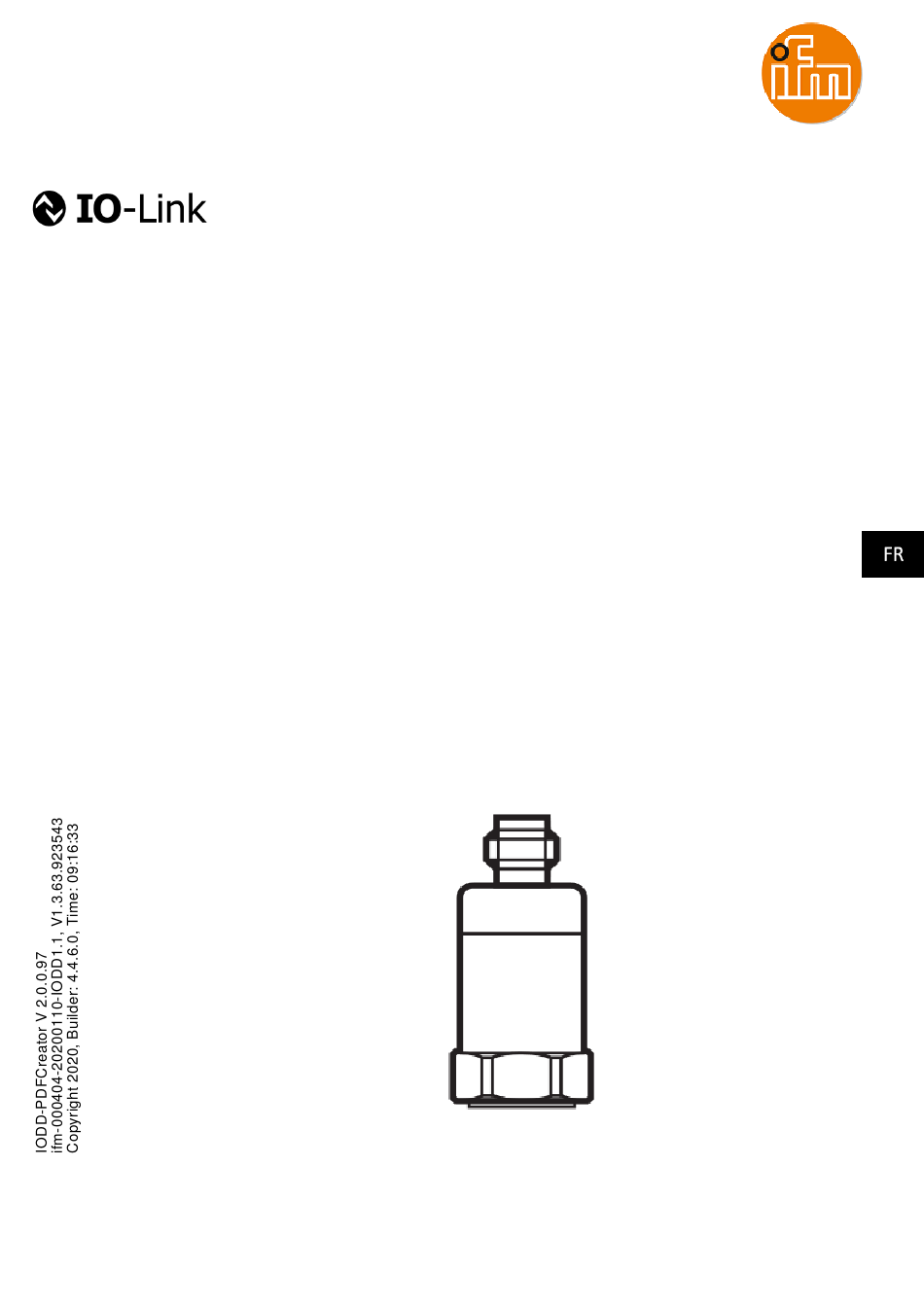

- Page 1 IO-Link Interface Description VVB001...
- Page 2 Contenu 1 Variante de l'appareil ................2 Communication ................3 Résumé des paramètres ................4 System Commands ................5 Identification ................6 Observation ................6.1 Données process entrée/sortie ................7 Parameter ................7.1 Configuration de sortie ................7.2 Sortie TOR 1 ................

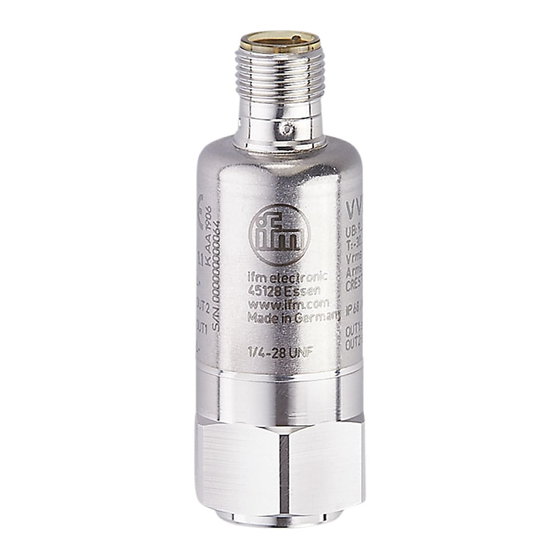

- Page 3 1 Variante de l'appareil VVB001 Capteur de vibrations IO-Link, -50...50 g 3/22...
- Page 4 2 Communication 0x0136 310 d / Bytes 1d 54d ID du fabricant ID de l'appareil 0x000404 1028 d / Bytes 0d 4d 4d Débit binaire COM2 11,6 ms Temps de cycle minimum Mode SIO supporté Paramétrage bloc Stockage de données BLOB, Binary Large Objects Supported profiles Identification and Diagnosis...
- Page 5 3 Résumé des paramètres Parameter Indic Sous- Type Réglage usine page Nom fournisseur StringT (19 Byte) ifm electronic gmbh Text fournisseur StringT (11 Byte) www.ifm.com Nom de produit StringT (6 Byte) VVB001 ID de produit StringT (6 Byte) VVB001 Texte de produit...
- Page 6 3 Résumé des paramètres Parameter Indic Sous- Type Réglage usine page SP2 (FH2) - a-Rms IntegerT (16 Bit) rP2 (FL2) - a-Rms IntegerT (16 Bit) uni - a-Peak, a-Rms UIntegerT (8 Bit) 0 (m/s²) uni.T UIntegerT (8 Bit) 0 (°C) Selftest_Result 4114 UIntegerT (8 Bit)
- Page 7 4 System Commands System Command information - Address: Index 2, Subindex 0 - Datatype: UInteger (8 Bit) - AccessRight: Write Only System Commands Text Description Upload Start Start block parameter upload Upload End End block parameter upload Download Start Start block parameter download Download End Stop block parameter download Store...
- Page 8 5 Identification Nom fournisseur Indice 16 Subindex 0 StringT (19 Byte) ReadOnly Réglage usine ifm electronic gmbh Text fournisseur Indice 17 Subindex 0 StringT (11 Byte) ReadOnly Réglage usine www.ifm.com Nom de produit Indice 18 Subindex 0 StringT (6 Byte) ReadOnly Réglage usine...
- Page 9 6 Observation 6.1 Données process entrée/sortie Données process entrée Subindex 0 RecordT (160 Bit) v-Rms IntegerT (16 Bit) Vitesse valeur efficace Plage de valeurs [m/s] (0 To 495) * 0.0001 32764 (NoData) a-Peak IntegerT (16 Bit) Accélération valeur extrême Plage de valeurs [m/s²] (0 To 4903) * 0.1 32764 (NoData)
- Page 10 6 Observation Données process entrée Subindex 0 RecordT (160 Bit) Process data displayed according device sort order. Please note: Siemens PLCs swap the high and low byte when using byte addressing. 10/22...
- Page 11 7 Parameter 7.1 Configuration de sortie Indice 580 Subindex 0 UIntegerT (8 Bit) ReadWrite Configuration de sortie [OUT 1] Réglage usine (Hnc / Fonction hystérésis, normalement fermé) Plage de valeurs (Hno / Fonction hystérésis, normalement ouvert) (Hnc / Fonction hystérésis, normalement fermé) (Fno / Fonction fenêtre, normalement ouvert) (Fnc / Fonction fenêtre, normalement fermé) Indice 590...
- Page 12 7 Parameter 7.2.1 Fatigue (v-Rms) SP1 (FH1) - v-Rms Indice 583 Subindex 0 IntegerT (16 Bit) ReadWrite Seuil d'enclenchement 1 / v-Rms. SP1 doit être supérieur à rP1. Distance minimale SP1...rP1 = 0.0002 m/s. Pour d'autres informations voir la notice d'utilisation Réglage usine Plage de valeurs [m/s] (2 To 450) * 0.0001...
- Page 13 7 Parameter Indice 592 Subindex 0 UIntegerT (16 Bit) ReadWrite Temporisation au déclenchement pour [OUT 2] Réglage usine Plage de valeurs [s] (0 To 500) * 0.1 7.3.1 Fatigue (v-Rms) SP2 (FH2) - v-Rms Indice 593 Subindex 0 IntegerT (16 Bit) ReadWrite Seuil d'enclenchement 2 / v-Rms.
- Page 14 7 Parameter 7.4 Mémoire 7.4.1 Température Lo.T Indice 567 Subindex 0 IntegerT (16 Bit) ReadOnly Mémoire valeur minimum pour la température Plage de valeurs [°C] (-300 To 800) * 0.1 -32760 (UL) 32760 (OL) -32762 (cr.UL) 32762 (cr.OL) 32764 (NoData) Hi.T Indice 566 Subindex 0...
- Page 15 7 Parameter 7.5 Signal FILT-DC Indice 8000 Subindex 0 RecordT (64 Bit) ReadWrite Configuration du filtre du bloqueur DC FCUTOFF Subindex 1 IntegerT (32 Bit) Fréquence de coupure Réglage usine (10 Hz) Plage de valeurs (2 Hz) (10 Hz) FTYPE Subindex 2 IntegerT (32 Bit) Type de filtre...
- Page 16 7 Parameter 7.7 Configuration de sortie 2 en cas de défaut FOU2 Indice 532 Subindex 0 UIntegerT (8 Bit) ReadWrite Comportement de [OUT2] en cas de défaut Réglage usine (OFF) Plage de valeurs (OU) (On) (OFF) 7.8 Réglages d'affichage uni - v-Rms Indice 551 Subindex 0 UIntegerT (8 Bit)
- Page 17 7 Parameter MDC Descr Indice 16512 Subindex 0 RecordT (88 Bit) ReadOnly unitCode Subindex 3 UIntegerT (16 Bit) Code d'unité des données mesurées Réglage usine 1061 (m/s) Plage de valeurs 1061 (m/s) scale Subindex 4 IntegerT (8 Bit) Exposant de la base 10 Réglage usine (-4) Plage de valeurs...
- Page 18 8 Diagnosis 8.1 Diagnostic Etat d'appareil Indice 36 Subindex 0 UIntegerT (8 Bit) ReadOnly Réglage usine (L'appareil est OK) Plage de valeurs (L'appareil est OK) (Maintenance requise) (Hors spécification) (Contrôle de fonctionnement) (Défaut) (5 To 255) (réservé) Etat d'appareil détaillé Indice 37 Subindex 0 OctetStringT (3 byte) [9]...
- Page 19 8 Diagnosis Active Events Indice 545 Subindex 0 RecordT (32 Bit) ReadOnly Bit_1 bitOffset 1 BooleanT Erreur de paramètre Réglage usine (noEv) Plage de valeurs (noEv) (0x6320) Bit_0 bitOffset 0 BooleanT Défaut de matériel d'appareil Réglage usine (noEv) Plage de valeurs (noEv) (0x5000) Défaut de paramétrage...
- Page 20 9 Evénements Code Etat d'appareil Class Description 0x5000 4 (Défaut) invalid Error Défaut de matériel d'appareil Echange d'appareil 20480d 0x6320 3 (Contrôle de invalid Error Erreur de paramètre Contrôler la fiche technique et les valeurs 25376d fonctionnement) 0x7710 3 (Contrôle de valid Error Court-circuit...
- Page 21 10 Types d'erreur Code Description 0x8000 Erreur d'application d'appareil - pas Le service a été refusé par l'application d'appareil et aucune information détaillée sur 32768d de détails l'incident n'est disponible 0x8011 Index non disponible L'accès se réalise dans un index non existant 32785d 0x8012 Sous-index non disponible...
- Page 22 11 Conversion d'unité This list provides conversion formulas to convert the transmitted IO-Link raw data into physical units. Valeur [m/s²] = Valeur transmise * 0.1 Valeur [mg] = Valeur transmise * 10.1971621297793 Valeur [g] = Valeur transmise * 0.0101971621297793 Valeur [m/s] = Valeur transmise * 0.0001 Valeur [in/s]...
