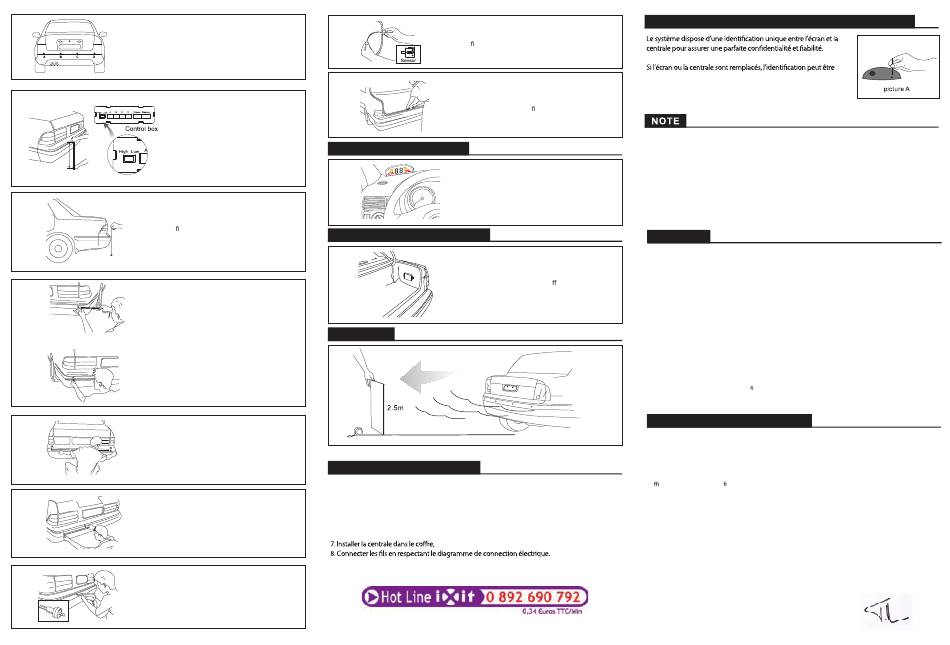

A. Les 4 capteurs devront être placés dans le même
alignement.
B. Séléctionner sur la central le "HIGH"
si la hauteur entre les capteurs et le sol est située
entre 0.5-0.8m
Séléctionner sur la centrale "LOW"
si la hauteur entre les capteurs et le sol est située
entre 0.45-0.5m
C. Véri er que l'inclinaison des capteurs sera
parfaitement verticale
D. Tracer un point de repère pour les capteurs A & D.
Pour une détection optimale des capteurs dans les
angles, choisissez un espacement de 11 cm par
rapport au côté du pare-choc.
E. Mesurer la distance entre les capteurs A & D
F. Placez les points de repère pour les capteurs B & C
en laissant 1/3 d'intervale entre chaque capteur
G. Percer à l'aide du foret sur les 4 repères que vous
venez de déterminer
A. Passer les ls à l'intérieur du pare choc et clipser le capteur
B. Isoler les ls
INSTALLATION DE L'ECRAN
A. L'écran doit être placé dans un endroit propre et
où il sera facilement visible et ne génera pas la visibilité
INSTALLATION DE LA CENTRALE
A. Installer la centrale dans le co re. Ne pas l'instal-
ler à proximité d'un calculateur ou d'une batterie.
CONTROLER
ORDRE D'INSTALLATION
1. Choisir la position des capteurs,
2. Tracer les points de repère pour les capteurs A & D,
3. Tracer les points de repère pour les capteurs B & C,
4 . Percer,
5. Installer les capteurs,
6. Installer l'écran,
SYNCHRONISATION DÈS LA PREMIÈRE INSTALLATION
réinitialisée de la manière suivante:
1: Mettre le véhicule en position de recul pour activer le radar de recul
2: Appuyer sur le bouton A ( voir schéma ) pour synchroniser l'écran et la centrale.
Les performances du système peuvent être troublées dans les situations suivante:
• Fort froid,
• Installation sur un support métallique,
• Utilisation d'un transformateur de courant (24V-12V),
• Gaz d'échappement dense,
• Véhicule en surcharge,
Ce système de radar de recul doit être installé correctement et présente une aide à la conduite
nous dégageons toutes responsabilités sur d'éventuels dommages créés sur votre véhicule.
GARANTIES
Les produits BEEPER sont garantis durant une durée de 3 ans, soit 36 mois. La prise en compte de cette
garantie s'exerce selon ces conditions :
• La date de prise en compte de départ est la date de vente du système sous présentation de la facture
d'achat.
• A défaut de preuve d'achat, la date de prise en garantie sera la date de production du système + 36 mois.
• La garantie s'exerce exclusivement sur le produit en dehors de toute autre intervention technique de
désinstallation et/ou réinstallation ou quelconque main d'oeuvre de l'installateur
• Les frais de port du produit vers le service technique IXIT sont à la charge du client, les frais de port retour
(IXIT vers client) sont à la charge d'IXIT pour la France métropole uniquement. Pour l'étranger et DOM TOM,
les frais de port aller et retour sont à la charge du client.
• Les produits et ses accessoires ne devront en aucun cas avoir été analysés, ouverts, modifiés, réparés ... par
d'autres services techniques que ceux d'IXIT.
• Le produit et ses accessoires devront avoir subi une usure normale et ne devront pas avoir subi de chocs,
fêlures ou autres indices de détérioration
• Le produit et ses accessoires ne devront pas présenter de traces d'oxydation ou d'humidité dûes à des
projections d'eau ou à une mauvaise protection du système
• En cas de produit constaté sans défaut, les frais de port de retour d'IXIT vers le client seront à la charge du
client. La main d'oeuvre de test et véri cation sans constatation de défaut du produit seront à la charge du
client
• Toute facturation fera l'objet d'un devis accepté par le client.
DECLARATION DE CONFORMITE
Nous IXIT SAS, 228 Rue de l'Ancienne Distillerie 69400 GLEIZÉ France
Déclarons sous notre propre responsablilité que le produit Référence : - RK 039 RF
Types
-Radar de recul
-A cheur LCD solaire sans ls
-4 capteurs
Auquel cette déclaration s'applique, et conforme aux normes applicables documents normatifs
R&TTE directive 1999/5EC et E mark
EN 301489-1 V1.8.1 :2008
EN 301489-3 V1.4.1 :2002
EN 300220-1 V2.1.1 :2006
EN 300220-2 V2.1.2 :2007, conformément aux dispositions de 18 MAI 2006
E 8 mark 10R-02 0974, conformément aux dispositions de 17 juin 2006
Gleizé 18 mars 2009
Thierry Billau
Directeur général
