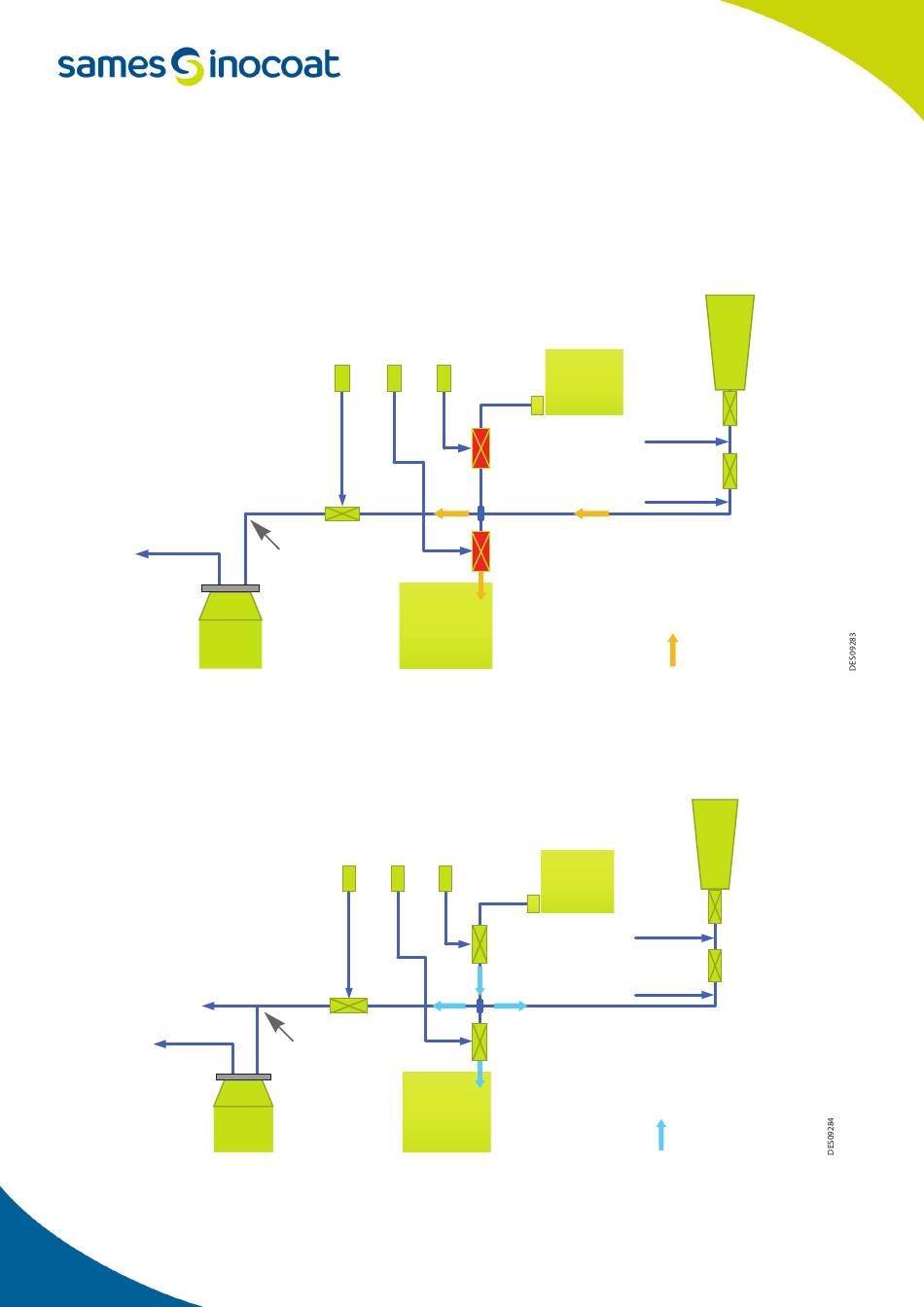

2.5.5. Alimentation poudre recyclée vers le carton (phase de récupération de poudre avant un changement
de teinte ou fin de production)
Lors d'un changement de teinte ou en fin de production avec récupération de l'encours. La poudre recyclée
provenant du bas du cyclone est transportée par le système flip flop des vannes manchon jusqu'au carton de poudre.
Les airs T21A et T22A sont des airs de transport pour évacuer la poudre jusqu'au réservoir. Les vannes manchon
QR10 et QR24 sont fermées
Evacuation
fumée
ventilation
Carton
poudre
2.5.6. Soufflage du circuit de l'alimentation poudre recyclée
Le nettoyage des conduits de poudre se fait alternativement du réservoir d'air vers le réservoir (EVM21 et QR 48
fermées), du réservoir d'air vers la ventilation (QR10&EVM21 fermées), du réservoir d'air vers le cyclone
(QR10&QR48 fermées).
Evacuation vers
ventilation
Evacuation
fumée
ventilation
Carton
poudre
Membre du groupe Exel
KK548
KK510 KK524
QR48
Connexion manuel
(raccord rapide) recyclage
sac ou gaine de ventilation
Réservoir
poudre
KK548
KK510 KK524
QR48
Connexion manuel
(raccord rapide)
ventilation ou recyclage
Réservoir
poudre
Réservoir
air
KK24
N225
QR24
QR10
Réservoir
air
KK24
N225
QR24
QR10
17
EVM22
Air T21A
EVM21
Air T22A
Flux de poudre
EVM22
Air T21A
EVM21
Air T22A
Flux d'air
DRT7142
